Cirkelsågar

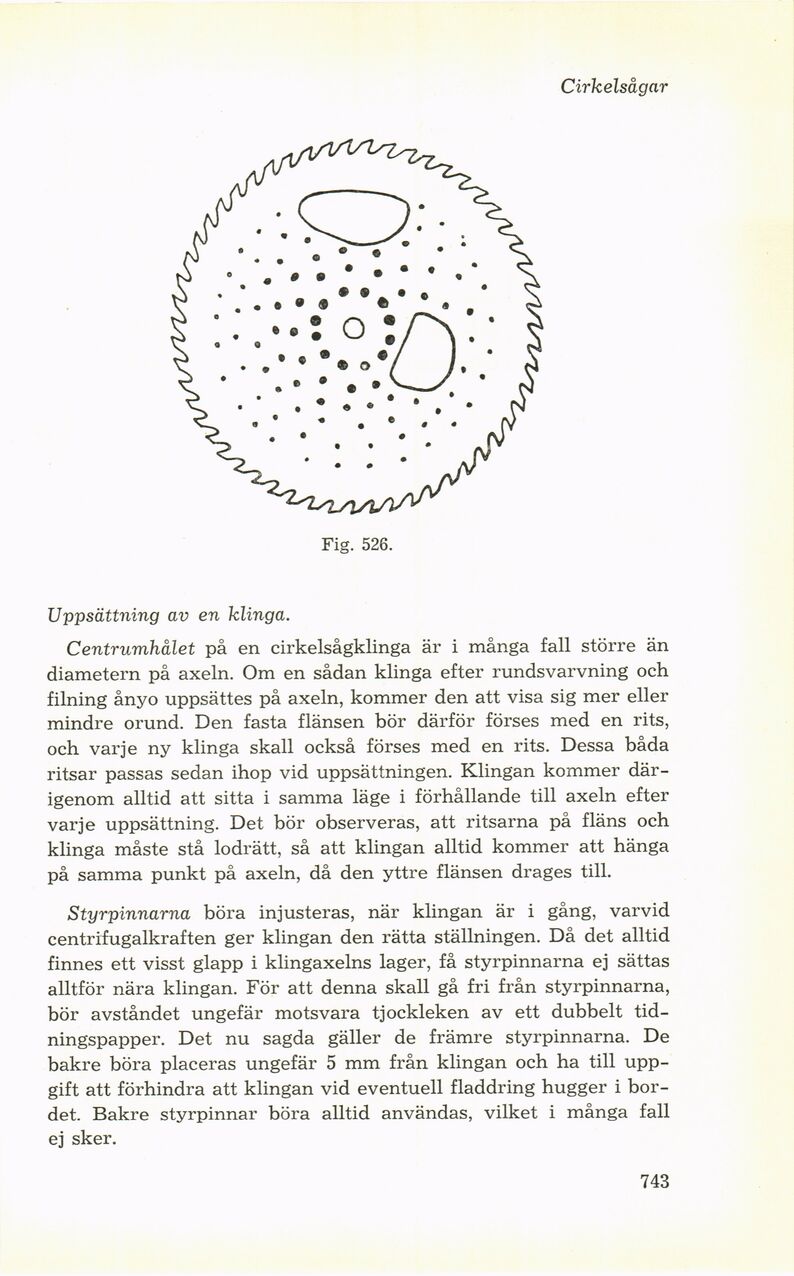

Fig. 526.
Uppsättning av en klinga.
Centrumhålet på en cirkelsågklinga är i många fall större än
diametern på axeln. Om en sådan klinga efter rundsvarvning och
filning ånyo uppsättes på axeln, kommer den att visa sig mer eller
mindre orund. Den fasta flänsen bör därför förses med en rits,
och varje ny klinga skall också förses med en rits. Dessa båda
ritsar passas sedan ihop vid uppsättningen. Klingan kommer
därigenom alltid att sitta i samma läge i förhållande till axeln efter
varje uppsättning. Det bör observeras, att ritsarna på fläns och
klinga måste stå lodrätt, så att klingan alltid kommer att hänga
på samma punkt på axeln, då den yttre flänsen drages till.
Styrpinnarna böra injusteras, när klingan är i gång, varvid
centrifugalkraften ger klingan den rätta ställningen. Då det alltid
finnes ett visst glapp i klingaxelns lager, få styrpinnarna ej sättas
alltför nära klingan. För att denna skall gå fri från styrpinnarna,
bör avståndet ungefär motsvara tjockleken av ett dubbelt
tidningspapper. Det nu sagda gäller de främre styrpinnarna. De
bakre böra placeras ungefär 5 mm från klingan och ha till
uppgift att förhindra att klingan vid eventuell fladdring hugger i
bordet. Bakre styrpinnar böra alltid användas, vilket i många fall
ej sker.
