Cirkelsågar
Det finnes även typer, där sågklingan sitter över bordet och alltså
föres ned vid kapning. Över klingan skall alltid finnas ett skydd,
som monteras på sågbordet för att installationen skall kunna
godkännas ur arbetsskyddssynpunkt.
Vid masskapning av klenare dimensioner, t. ex. parkettstavar,
kan balanskapsågen förses med matningsrörelse för klingan. En
excenter giver klingan den upp- och nedgående rörelsen, och
slaglängden kan varieras alltefter virkesdimensionen. Normalt utföres

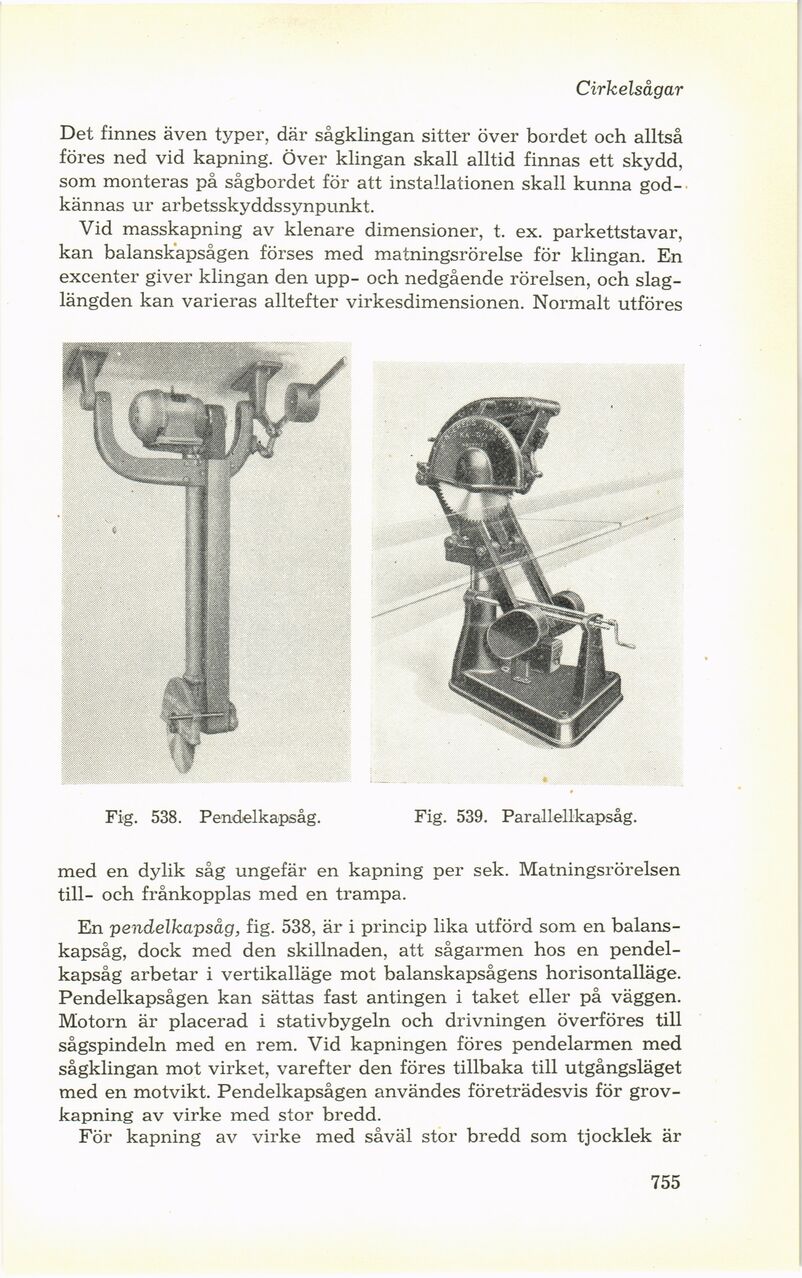

Fig. 538. Pendelkapsåg.
Fig. 539. Parallellkapsåg.
med en dylik såg ungefär en kapning per sek. Matningsrörelsen
till- och frånkopplas med en trampa.
En pendelkapsåg, fig. 538, är i princip lika utförd som en
balans-kapsåg, dock med den skillnaden, att sågarmen hos en
pendelkapsåg arbetar i vertikalläge mot balanskapsågens horisontalläge.
Pendelkapsågen kan sättas fast antingen i taket eller på väggen.
Motorn är placerad i stativbygeln och drivningen överföres till
sågspindeln med en rem. Vid kapningen föres pendelarmen med
sågklingan mot virket, varefter den föres tillbaka till utgångsläget
med en motvikt. Pendelkapsågen användes företrädesvis för
grov-kapning av virke med stor bredd.
För kapning av virke med såväl stor bredd som tjocklek är
755
