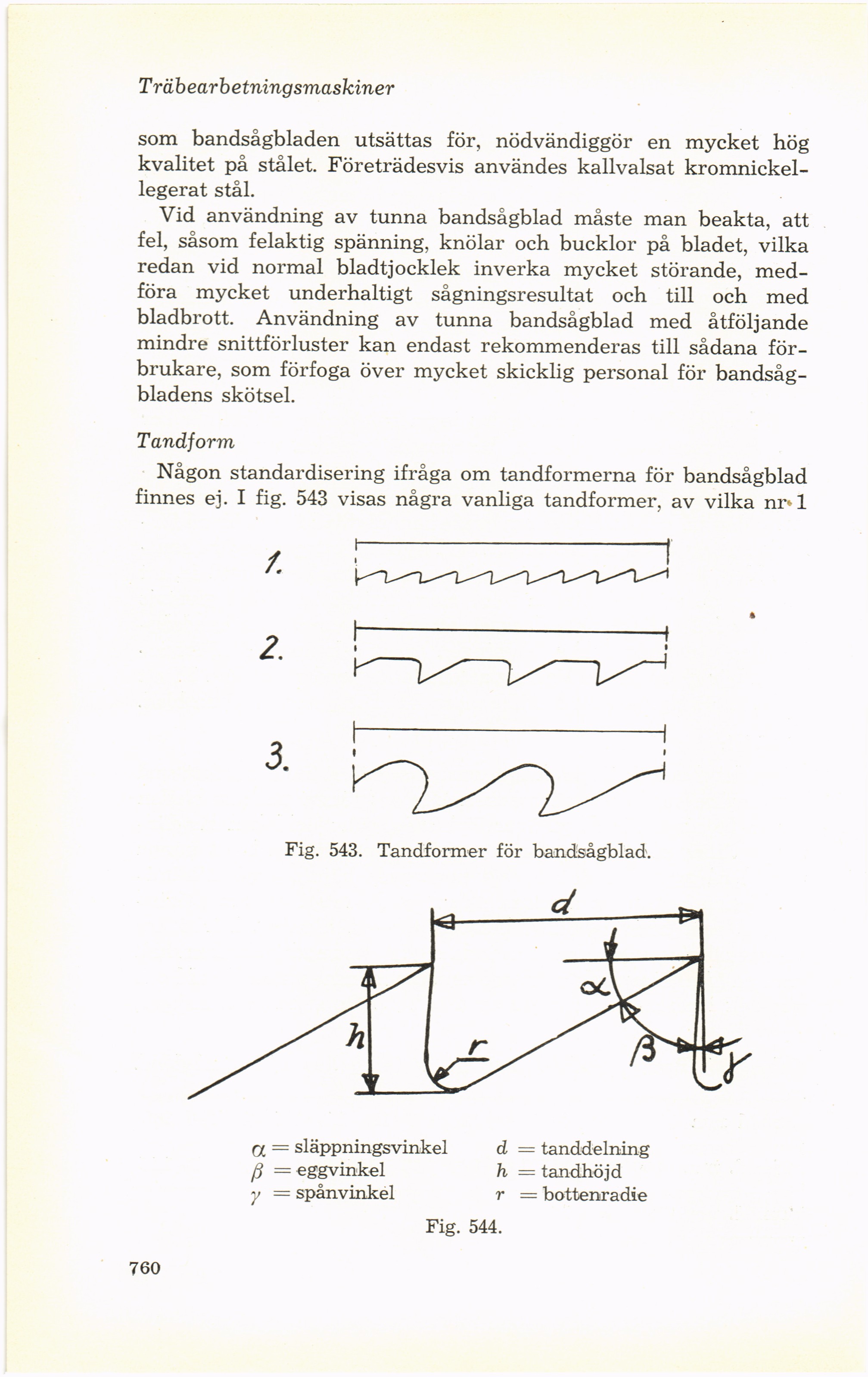

Träbearbetningsmaskiner
som bandsågbladen utsättas för, nödvändiggör en mycket hög
kvalitet på stålet. Företrädesvis användes kallvalsat
kromnickel-legerat stål.
Vid användning av tunna bandsågblad måste man beakta, att
fel, såsom felaktig spänning, knölar och bucklor på bladet, vilka
redan vid normal bladtjocklek inverka mycket störande,
medföra mycket underhaltigt sågningsresultat och till och med
bladbrott. Användning av tunna bandsågblad med åtföljande
mindre snittförluster kan endast rekommenderas till sådana
förbrukare, som förfoga över mycket skicklig personal för
bandsågbladens skötsel.
Tandform
Någon standardisering ifråga om tandformerna för bandsågblad
finnes ej. I fig. 543 visas några vanliga tandformer, av vilka nr-1
Fig. 543. Tandformer för bandsågblad.
(X = släppningsvinkel
ß = eggvinkel
y – spånvinkel
Fig. 544.
760
d = tanddelning
h = tandhöj d
r = bottenradie
