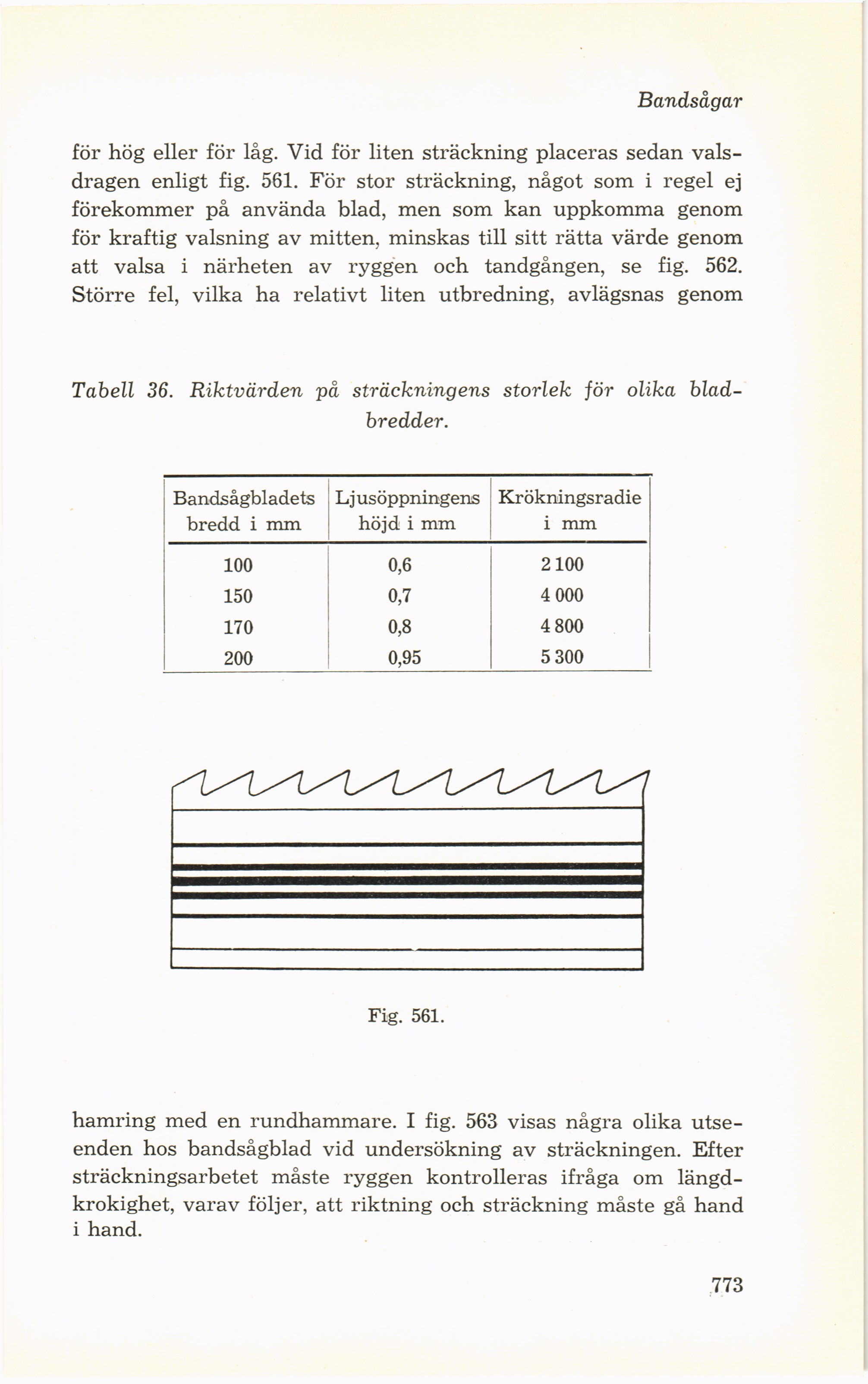

Bandsågar
för hög eller för låg. Vid för liten sträckning placeras sedan
valsdragen enligt fig. 561. För stor sträckning, något som i regel ej
förekommer på använda blad, men som kan uppkomma genom
för kraftig valsning av mitten, minskas till sitt rätta värde genom
att valsa i närheten av ryggen och tandgången, se fig. 562.
Större fel, vilka ha relativt liten utbredning, avlägsnas genom
Tabell 36. Riktvärden på sträckningens storlek för olika
bladbredder.
Bandsågbladets bredd i mm Lj usöppningens höjd i mm Krökningsradie i mm
100 0,6 2100
150 0,7 4 000
170 0,8 4 800
200 0,95 5 300
Fig. 561.
hamring med en rundhammare. I fig. 563 visas några olika
utseenden hos bandsågblad vid undersökning av sträckningen. Efter
sträckningsarbetet måste ryggen kontrolleras ifråga om
längd-krokighet, varav följer, att riktning och sträckning måste gå hand
i hand.
773
