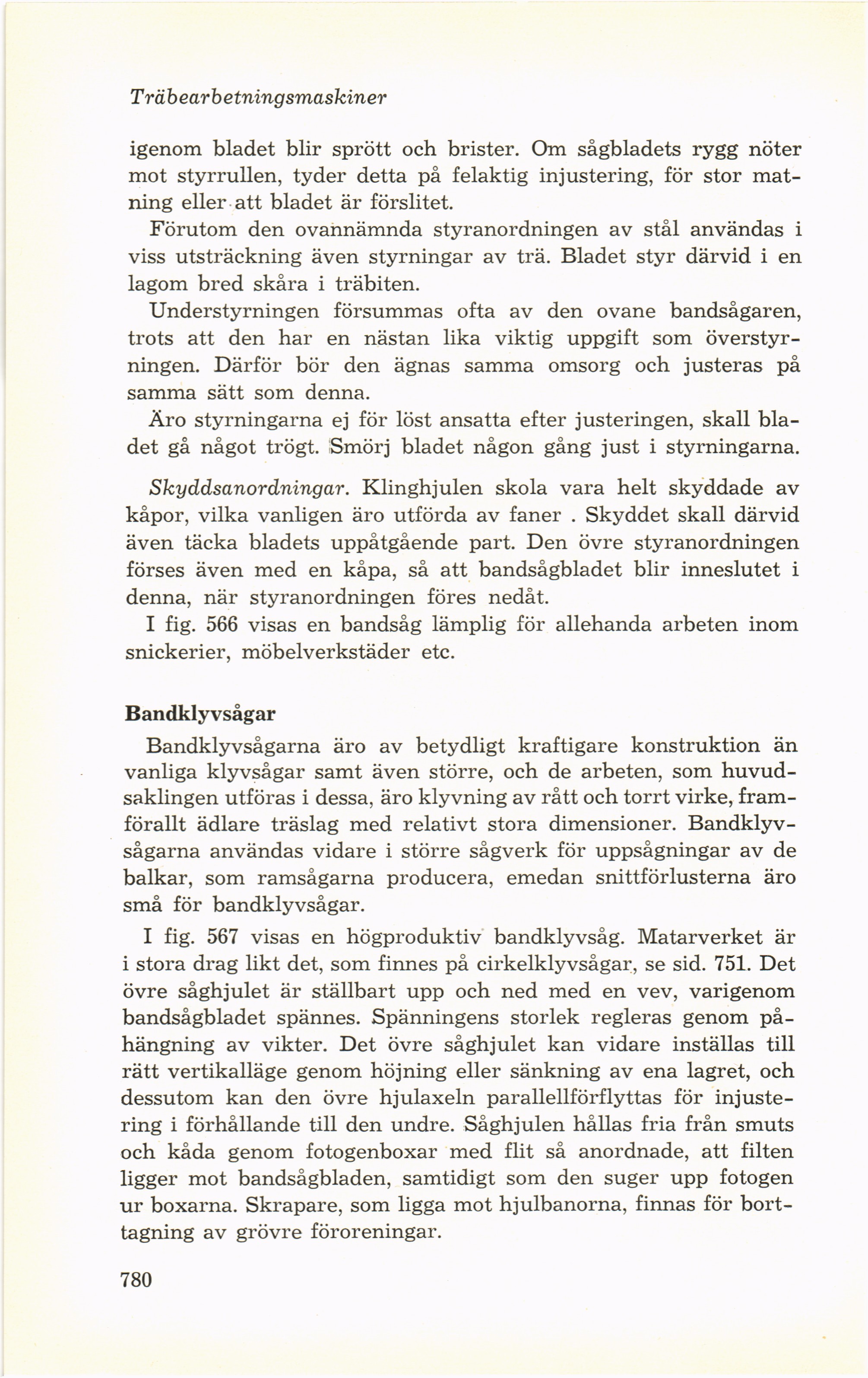

Trä b earbetningsmaskiner
igenom bladet blir sprött och brister. Om sågbladets rygg nöter
mot styrrullen, tyder detta på felaktig injustering, för stor
matning eller att bladet är förslitet.
Förutom den ovannämnda styranordningen av stål användas i
viss utsträckning även styrningar av trä. Bladet styr därvid i en
lagom bred skåra i träbiten.
Understyrningen försummas ofta av den ovane bandsågaren,
trots att den har en nästan lika viktig uppgift som
överstyrningen. Därför bör den ägnas samma omsorg och justeras på
samma sätt som denna.
Äro styrningarna ej för löst ansatta efter justeringen, skall
bladet gå något trögt. Smörj bladet någon gång just i styrningarna.
Skyddsanordningar. Klinghjulen skola vara helt skyddade av
kåpor, vilka vanligen äro utförda av faner . Skyddet skall därvid
även täcka bladets uppåtgående part. Den övre styranordningen
förses även med en kåpa, så att bandsågbladet blir inneslutet i
denna, när styranordningen föres nedåt.
I fig. 566 visas en bandsåg lämplig för allehanda arbeten inom
snickerier, möbelverkstäder etc.
Bandklyvsågar
Bandklyvsågarna äro av betydligt kraftigare konstruktion än
vanliga klyvsågar samt även större, och de arbeten, som
huvudsaklingen utföras i dessa, äro klyvning av rått och torrt virke,
framförallt ädlare träslag med relativt stora dimensioner.
Bandklyvsågarna användas vidare i större sågverk för uppsägningar av de
balkar, som ramsågarna producera, emedan snittförlusterna äro
små för bandklyvsågar.
I fig. 567 visas en högproduktiv bandklyvsåg. Matarverket är
i stora drag likt det, som finnes på cirkelklyvsågar, se sid. 751. Det
övre såghjulet är ställbart upp och ned med en vev, varigenom
bandsågbladet spännes. Spänningens storlek regleras genom
på-hängning av vikter. Det övre såghjulet kan vidare inställas till
rätt vertikalläge genom höjning eller sänkning av ena lagret, och
dessutom kan den övre hjulaxeln parallellförflyttas för
injustering i förhållande till den undre. Såghjulen hållas fria från smuts
och kåda genom fotogenboxar med flit så anordnade, att filten
ligger mot bandsågbladen, samtidigt som den suger upp fotogen
ur boxarna. Skrapare, som ligga mot hjulbanorna, finnas för
borttagning av grövre föroreningar.
780
