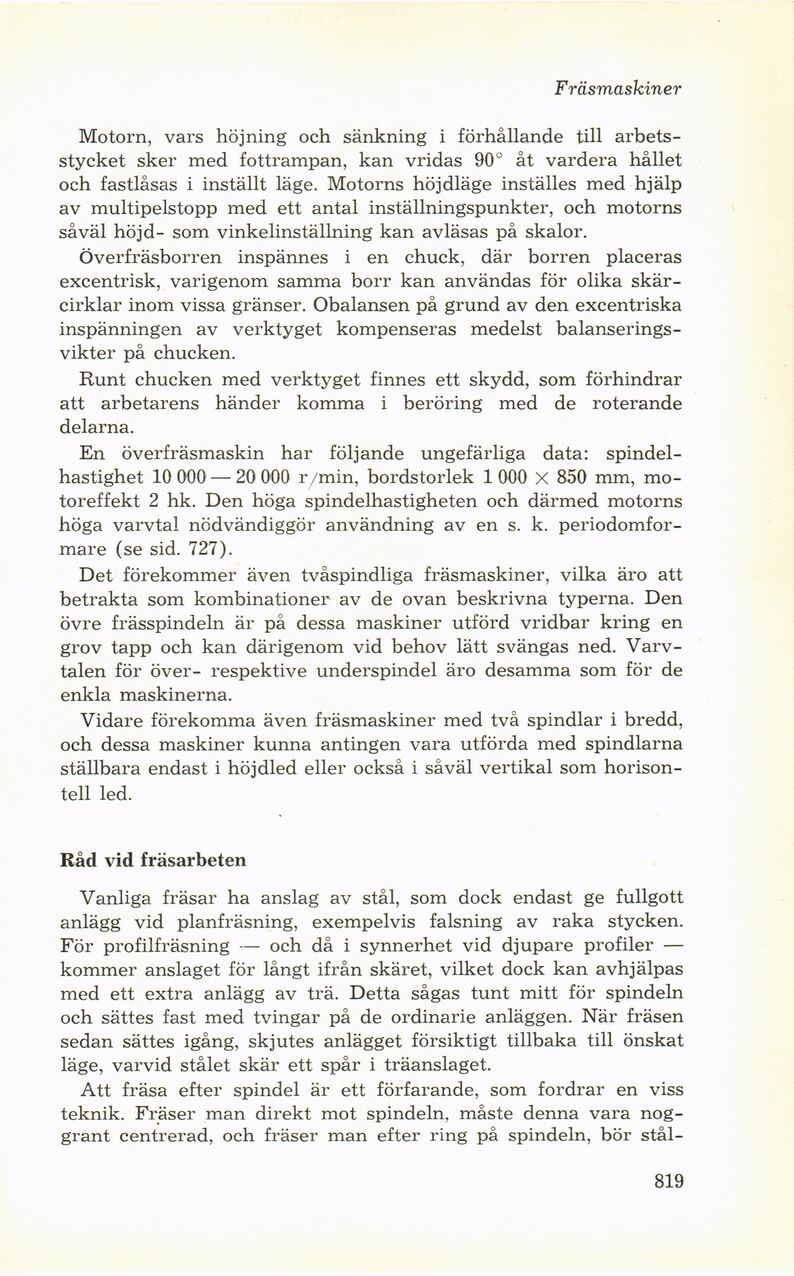

Putsmaskiner
Motorn, vars höjning och sänkning i förhållande till
arbetsstycket sker med fottrampan, kan vridas 90° åt vardera hållet
och fastlåsas i inställt läge. Motorns höjdläge inställes med hjälp
av multipelstopp med ett antal inställningspunkter, och motorns
såväl höjd- som vinkelinställning kan avläsas på skalor.
Överfräsborren inspännes i en chuck, där borren placeras
excentrisk, varigenom samma borr kan användas för olika
skärcirklar inom vissa gränser. Obalansen på grund av den excentriska
inspänningen av verktyget kompenseras medelst
balanserings-vikter på chucken.
Runt chucken med verktyget finnes ett skydd, som förhindrar
att arbetarens händer komma i beröring med de roterande
delarna.
En överfräsmaskin har följande ungefärliga data:
spindelhastighet 10 000 — 20 000 r/min, bordstorlek 1 000 X 850 mm,
motoreffekt 2 hk. Den höga spindelhastigheten och därmed motorns
höga varvtal nödvändiggör användning av en s. k.
periodomformare (se sid. 727).
Det förekommer även tvåspindliga fräsmaskiner, vilka äro att
betrakta som kombinationer av de ovan beskrivna typerna. Den
övre frässpindeln är på dessa maskiner utförd vridbar kring en
grov tapp och kan därigenom vid behov lätt svängas ned.
Varvtalen för över- respektive underspindel äro desamma som för de
enkla maskinerna.
Vidare förekomma även fräsmaskiner med två spindlar i bredd,
och dessa maskiner kunna antingen vara utförda med spindlarna
ställbara endast i höjdled eller också i såväl vertikal som
horisontell led.
Råd vid fräsarbeten
Vanliga fräsar ha anslag av stål, som dock endast ge fullgott
anlägg vid planfräsning, exempelvis falsning av raka stycken.
För profilfräsning — och då i synnerhet vid djupare profiler —
kommer anslaget för långt ifrån skäret, vilket dock kan avhjälpas
med ett extra anlägg av trä. Detta sågas tunt mitt för spindeln
och sättes fast med tvingar på de ordinarie anläggen. När fräsen
sedan sättes igång, skjutes anlägget försiktigt tillbaka till önskat
läge, varvid stålet skär ett spår i träanslaget.
Att fräsa efter spindel är ett förfarande, som fordrar en viss
teknik. Fräser man direkt mot spindeln, måste denna vara
noggrant centrerad, och fräser man efter ring på spindeln, bör stål-
819
