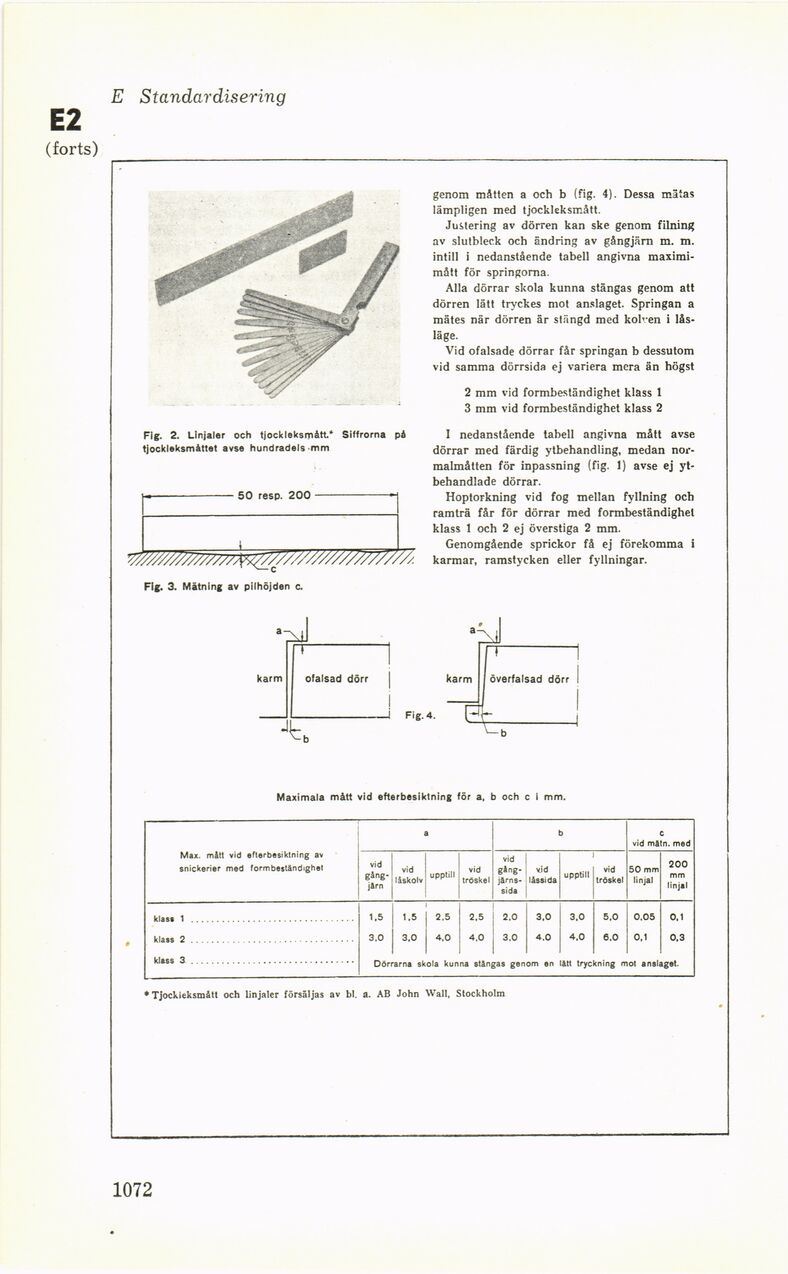

E Standardisering
E2
(forts) _
genom måtten a och b (fig. 4). Dessa mä*.as
lämpligen med tjockleksmätt.
Justering av dörren kan ske genom filning
av slutbleck och ändring av gångjärn m. m.
intill i nedanstående tabell angivna
maximimått för springorna.
Alla dörrar skola kunna stängas genom att
dörren lätt tryckes mot anslaget. Springan a
mätes när dörren är stängd med kolven i
låsläge.
Vid ofalsade dörrar får springan b dessutom
vid samma dörrsida ej variera mera än högst
2 mm vid formbeständighet klass 1
3 mm vid formbeständighet klass 2
I nedanstående tabell angivna mått avse
dörrar med färdig ytbehandling, medan
normalmåtten för inpassning (fig. 1) avse ej
yt-behandlade dörrar.
Hoptorkning vid fog mellan fyllning och
ramträ får för dörrar med formbeständighel
klass 1 och 2 ej överstiga 2 mm.
Genomgående sprickor få ej förekomma i
karmar, ramstycken eller fyllningar.
Fig. 2. Linjaler och tjockleksmått.* Siffrorna pà
tjockleksmåttet avse hundradels mm
Fig. 3. Mätning av pilhöjden c.
Maximala mått vid efterbesiktning för a, b och c i mm.
Max. mått vid efterbesiktning av snickerier med formbeståndighet • c vid måtn. med
gäng- vid låskolv upptill tröskel vid
gångjärns- vid låssida upptill tröskel 50 mm 200
Iden 1 ................................................................1,5 t.5 j 2.5 2.5 2.0 ’ 3.0 ; 3.0 5,0 0.05 0,1
klass 2..................................................3.0 3,0 j 4,0 4.0 3.0 j 4.0 j 4.0 6.0 0,1 0.3
k’ass ^ ................................................................Dörrarna skola kunna stängas genom en lått tryckning mot anslaget.
•Tjockleksmätt och linjaler försäljas av bl. a. AB John Wall, Stockholm
1072
