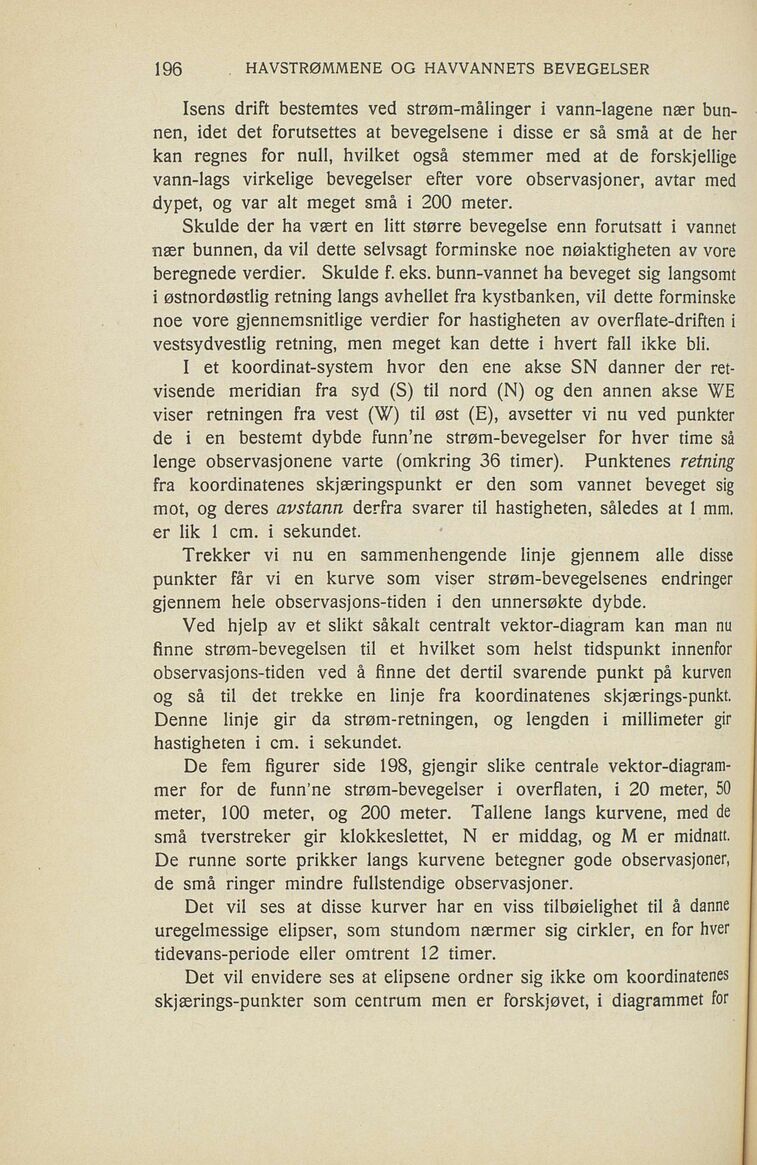

HAVSTRØMMENE OG HAVVANNETS BEVEGELSER 196
Isens drift bestemtes ved strøm-målinger i vann-lagene nær
bunnen, idet det forutsettes at bevegelsene i disse er så små at de her
kan regnes for null, hvilket også stemmer med at de forskjellige
vann-lags virkelige bevegelser efter vore observasjoner, avtar med
dypet, og var alt meget små i 200 meter.
Skulde der ha vært en litt større bevegelse enn forutsatt i vannet
nær bunnen, da vil dette selvsagt forminske noe nøiaktigheten av vore
beregnede verdier. Skulde f. eks. bunn-vannet ha beveget sig langsomt
i østnordøstlig retning langs avhellet fra kystbanken, vil dette forminske
noe vore gjennemsnitlige verdier for hastigheten av overflate-driften i
vestsydvestlig retning, men meget kan dette i hvert fall ikke bli.
I et koordinat-system hvor den ene akse SN danner der
retvisende meridian fra syd (S) til nord (N) og den ånnen akse WE
viser retningen fra vest (W) til øst (E), avsetter vi nu ved punkter
de i en bestemt dybde funn’ne strøm-bevegelser for hver time så
lenge observasjonene varte (omkring 36 timer). Punktenes retning
fra koordinatenes skjæringspunkt er den som vannet beveget sig
mot, og deres avstann derfra svarer til hastigheten, således at 1 mm.
er lik 1 cm. i sekundet.
Trekker vi nu en sammenhengende linje gjennem alle disse
punkter får vi en kurve som viser strøm-bevegelsenes endringer
gjennem hele observasjons-tiden i den unnersøkte dybde.
Ved hjelp av et slikt såkalt centralt vektor-diagram kan man nu
finne strøm-bevegelsen til et hvilket som helst tidspunkt innenfor
observasjons-tiden ved å finne det dertil svarende punkt på kurven
og så til det trekke en linje fra koordinatenes skjærings-punkt.
Denne linje gir da strøm-retningen, og lengden i millimeter gir
hastigheten i cm. i sekundet.
De fem figurer side 198, gjengir slike centrale
vektor-diagrammer for de funn’ne strøm-bevegelser i overflaten, i 20 meter, 50
meter, 100 meter, og 200 meter. Tallene langs kurvene, med de
små tverstreker gir klokkeslettet, N er middag, og M er midnatt.
De runne sorte prikker langs kurvene betegner gode observasjoner,
de små ringer mindre fullstendige observasjoner.
Det vil ses at disse kurver har en viss tilbøielighet til å danne
uregelmessige elipser, som stundom nærmer sig cirkler, en for hver
tidevans-periode eller omtrent 12 timer.
Det vil envidere ses at elipsene ordner sig ikke om koordinatenes
skjærings-punkter som centrum men er forskjøvet, i diagrammet for
