AUTOMOBIL
AUTOMOBILENS KONSTRUKTION.
De äldsta bilarna voro ej annat än
åkdon av traditionell typ, på vilka
motor, driv- och styranordningar
anbragts så gott det lät sig göra. Först i
och med Daimlers bil av 1896 fick
motorn den placering den hittills med få
undantag behållit, nämligen framtill,
mellan eller bakom framhjulen och
bakom en kylare.
Daimler gjorde också den uppdelning
av fordonet i underrede och vagnskorg,
som alltjämt med vissa undantag är
i bruk.
Att för dessa delar namnen chassi och
karosseri slagit igenom sammanhänger
med att bilindustrien fick sin första
utveckling i Frankrike, ehuru de
grundläggande konstruktionerna voro tyska.
Motorn.
Av de olika automobilmotorer, som
finnas (bortsett från elektrobilars och
ångbilars), äro förgasarmotorer de
ojämförligt viktigaste, även om andra
motortyper, såsom diesel- eller
hes-selmanmotorerna, under senare år
tilldragit sig stor uppmärksamhet för
bildrift (->Motor). I det följande
komma därför endast förgasarmotorerna
att behandlas.
Fyrtaktmotorer.
Moderna bilmotorer byggas efter såväl
fyrtakt- som tvåtaktprincipen.
Fyrtaktmo-torn har i allmänhet övre delen av
vevhuset och cylindrarna med omgivande
kylmantel gjutna i ett block, cylinderblocket.
Cylindrarna och den uppåt öppna kylmanteln
tillslutas av cylinderlocket, i vilket finnas

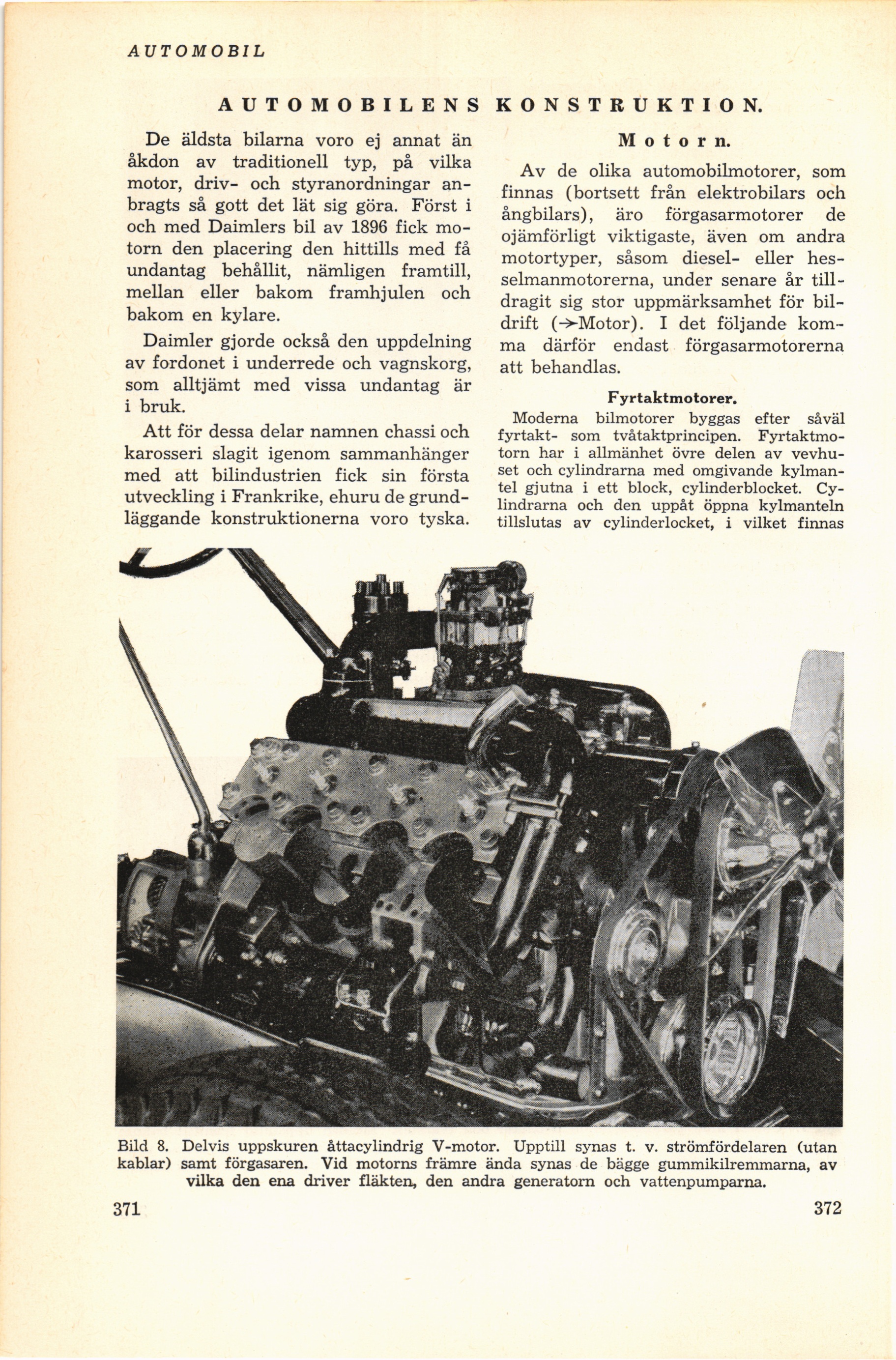

Bild 8. Delvis uppskuren åttacylindrig V-motor. Upptill synas t. v. strömfördelaren (utan
kablar) samt förgasaren. Vid motorns främre ända synas de bägge gummikilremmarna, av
vilka den ena driver fläkten, den andra generatorn och vattenpumparna.
