FLYGPLAN

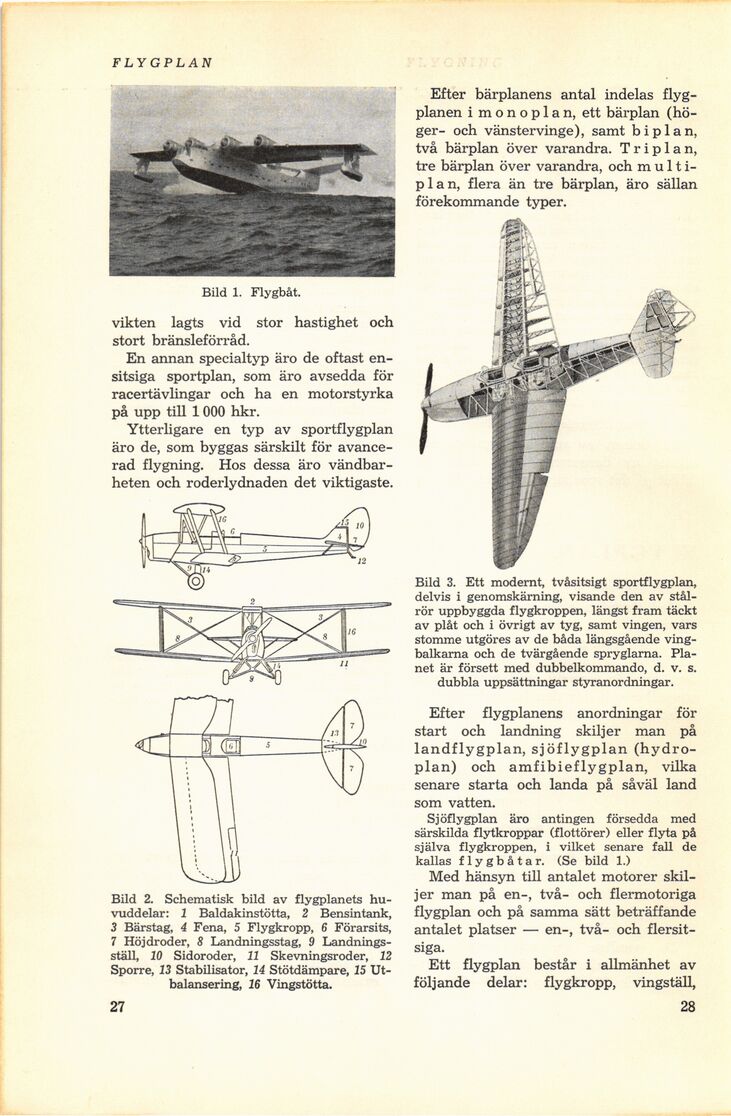

Bild 2. Schematisk bild av flygplanets
huvuddelar: 1 Baldakinstötta, 2 Bensintank,
3 Bärstag, 4 Fena, 5 Flygkropp, 6 Förarsits,
7 Höj dr oder, 8 Landningsstag, 9
Landningsställ, 10 Sidoroder, 11 Skevningsroder, 12
Sporre, 13 Stabilisator, 14 Stötdämpare, 15
Utbalansering, 16 Vingstötta.
28
Efter bärplanens antal indelas
flygplanen i m o n o p 1 a n, ett bärplan
(höger- och vänstervinge), samt biplan,
två bärplan över varandra. T r i p 1 a n,
tre bärplan över varandra, och
multiplan, flera än tre bärplan, äro sällan
förekommande typer.
Bild 1. Flygbåt.
vikten lagts vid stor hastighet och
stort bränsleförråd.
En annan specialtyp äro de oftast
en-sitsiga sportplan, som äro avsedda för
racertävlingar och ha en motorstyrka
på upp till 1000 hkr.
Ytterligare en typ av sportflygplan
äro de, som byggas särskilt för
avancerad flygning. Hos dessa äro
vändbarheten och roderlydnaden det viktigaste.
Bild 3. Ett modernt, tvåsitsigt sportflygplan,
delvis i genomskärning, visande den av
stålrör uppbyggda flygkroppen, längst fram täckt
av plåt och i övrigt av tyg, samt vingen, vars
stomme utgöres av de båda längsgående
ving-balkarna och de tvärgående spryglarna.
Planet är försett med dubbelkommando, d. v. s.
dubbla uppsättningar styranordningar.
Efter flygplanens anordningar för
start och landning skiljer man på
landflygplan, sjöflygplan
(hydroplan) och amfibieflygplan, vilka
senare starta och landa på såväl land
som vatten.
Sjöflygplan äro antingen försedda med
särskilda flytkroppar (flottörer) eller flyta på
själva flygkroppen, i vilket senare fall de
kallas flygbåtar. (Se bild 1.)
Med hänsyn till antalet motorer
skiljer man på en-, två- och flermotoriga
flygplan och på samma sätt beträffande
antalet platser — en-, två- och
flersit-siga.
Ett flygplan består i allmänhet av
följande delar: flygkropp, vingställ,
44
