FLYGPLAN

Varvräknare

Höjdmätare

Klocka

Hastighetsmätare

Girindikator

Bränslemanometer

Bensinur

Eldsläckare

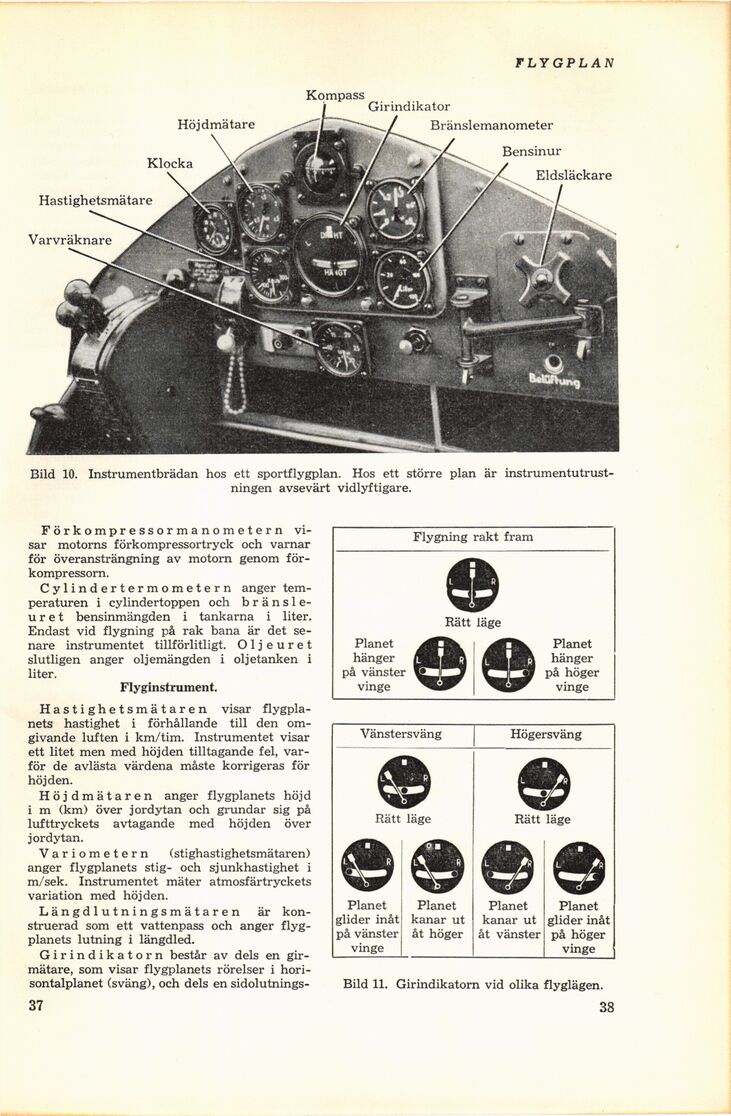

Bild 10. Instrumentbrädan hos ett sportflygplan. Hos ett större plan är
instrumentutrustningen avsevärt vidlyftigare.

Förkompressormanometern
visar motorns förkompressortryck och varnar
för överansträngning av motorn genom
förkompressorn.

Cylindertermometern anger
temperaturen i cylindertoppen och
bränsleuret bensinmängden i tankarna i liter.
Endast vid flygning på rak bana är det
senare instrumentet tillförlitligt. Oljeuret
slutligen anger oljemängden i oljetanken i
liter.

Flyginstrument.

Hastighetsmätaren visar
flygplanets hastighet i förhållande till den
omgivande luften i km/tim. Instrumentet visar
ett litet men med höjden tilltagande fel,
varför de avlästa värdena måste korrigeras för
höjden.

Höjdmätaren anger flygplanets höjd
i m (km) över jordytan och grundar sig på
lufttryckets avtagande med höjden över
jordytan.

Variometern (stighastighetsmätaren)
anger flygplanets stig- och sjunkhastighet i
m/sek. Instrumentet mäter atmosfärtryckets
variation med höjden.

Längdlutningsmätaren är
konstruerad som ett vattenpass och anger
flygplanets lutning i längdled.

Girindikatorn består av dels en
girmätare, som visar flygplanets rörelser i
horisontalplanet (sväng), och dels en sidolutnings-

37

Flygning rakt fram

Planet
hänger
lå vänster
vinge

Planet
hänger
på höger
vinge

Vänstersväng

Planet
glider inåt
på vänster
vinge

Planet
kanar ut
åt höger

Högersväng

Rätt läge

®

Planet
kanar ut
åt vänster

Planet
glider inåt
på höger
vinge

Bild 11. Girindikatorn vid olika flyglägen.

44
