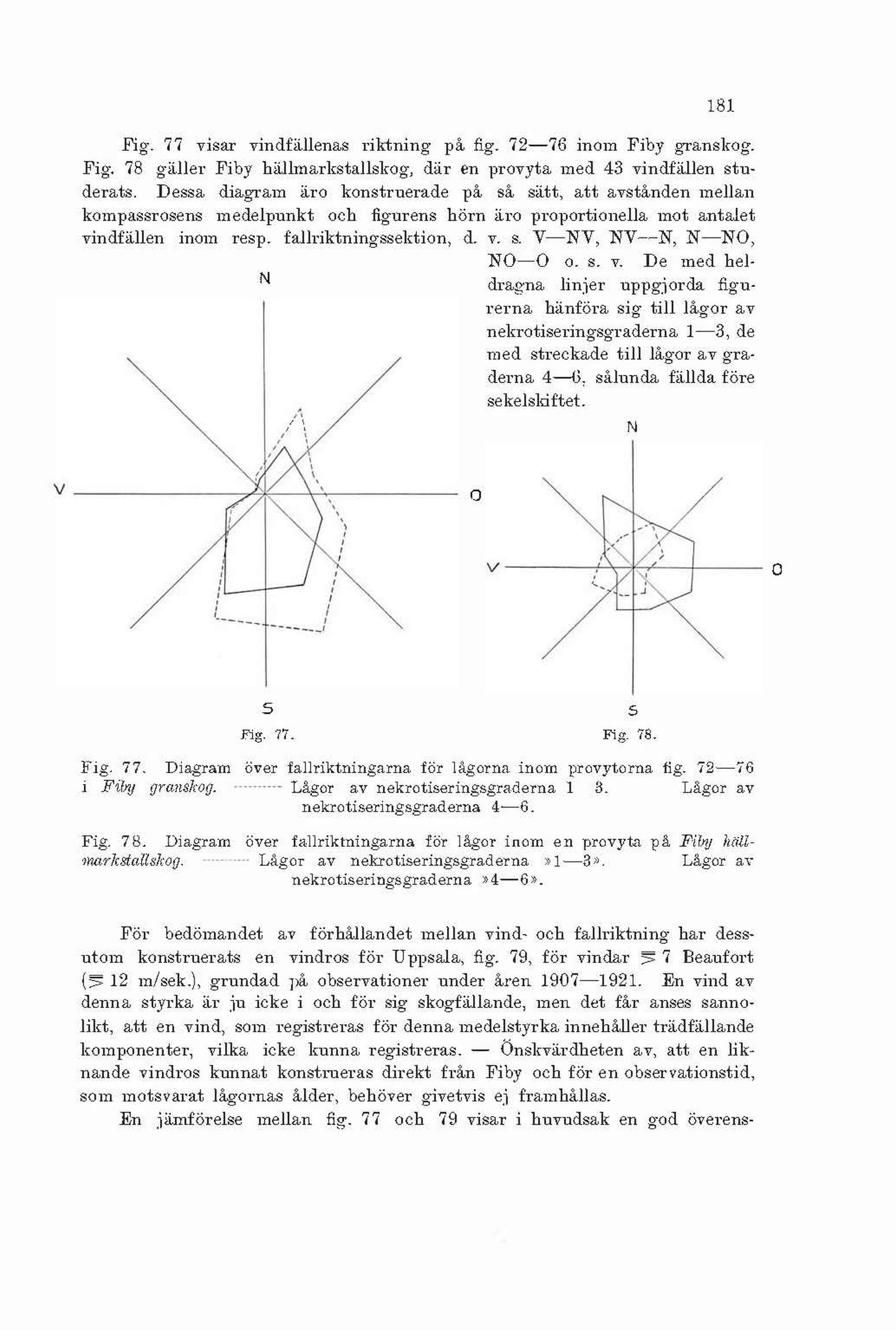

Fig. 77 visar vindfällenas riktning på fig. 72—76 inom Fiby granskog.
Fig. 78 gäller Fiby hällmarkstallskog, där en provyta med 43 vindfällen
studerats. Dessa diagram är o konstruerade på så sätt, att avstånden mellan
kompassrosens medelpunkt ocb figurens hörn äro proportionella mot antalet
vindfällen inom resp. fallriktningssektion, d. v. s. V—NY, NY—N, N—NO,
NO—O o. s. v. De med
heldragna linjer uppgjorda
figurerna hänföra sig till lågor av
nekrotiseringsgraderna 1—3, de
med streckade till lågor av
graderna 4—6. sålunda fällda före
sekelskiftet.
O
5
Fig. 77. Diagram över fallriktningarna för lågorna inom provytorna fig. 72—76
i Fiby granskog. ........ Lågor av nekrotiseringsgraderna 1 3. Lågor av
nekrotiseringsgraderna 4—6.
Fig. 78. Diagram över fallriktningarna för lågor inom en provyta på Fihj
häll-markstattskog. Lågor av nekrotiseringsgraderna »1—3». Lågor av
nekrotiseringsgraderna »4—6».
För bedömandet av förhållandet mellan vind- och fallriktning har
dessutom konstruerats en vindros för Uppsala, fig. 79, för vindar ^ 7 Beaufort
(5 12 m/sek.), grundad på observationer under åren 1907—1921. En vind av
denna styrka är ju icke i och för sig skogfällande, men det får anses
sannolikt, att en vind, som registreras för denna medelstyrka innehåller trädfällande
komponenter, vilka icke kunna registreras. — önskvärdheten av, att en
liknande vindros kunnat konstrueras direkt från Fiby och för en observationstid,
som motsvarat lågornas ålder, behöver givetvis ej framhållas.
En jämförelse mellan fig. 77 och 79 visar i huvudsak en god överens-
