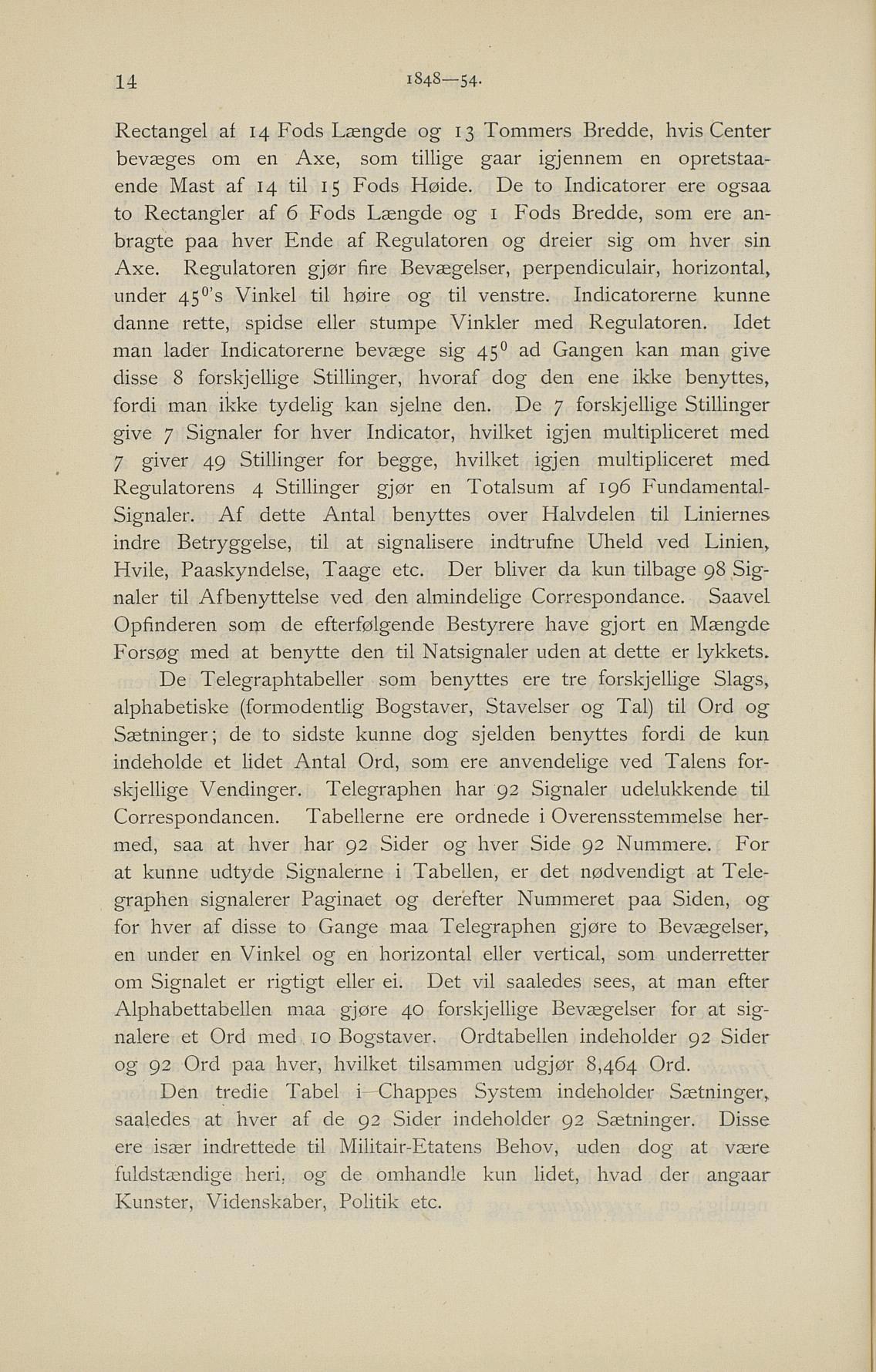

14 1848—54.
Rectangel af 14 Fods Længde og 13 Tommers Bredde, hvis Center
bevæges om en Axe, som tillige gaar igjennem en opretstaa
ende Mast af 14 til 15 Fods Høide. De to Indicatorer ere ogsaa
to Rectangler af 6 Fods Længde og 1 Fods Bredde, som ere an
bragte paa hver Ende af Regulatoren og dreier sig om hver sin
Axe. Regulatoren gjør fire Bevægelser, perpendiculair, horizontal,
under 45°’s Vinkel til høire og til venstre. Indicatorerne kunne
danne rette, spidse eller stumpe Vinkler med Regulatoren. Idet
man lader Indicatorerne bevæge sig 45 ° ad Gangen kan man give
disse 8 forskjellige Stillinger, hvoraf dog den ene ikke benyttes,
fordi man ikke tydelig kan sjelne den. De 7 forskjellige Stillinger
give 7 Signaler for hver Indicator, hvilket igjen multipliceret med
7 giver 49 Stillinger for begge, hvilket igjen multipliceret med
Regulatorens 4 Stillinger gjør en Totalsum af 196 Fundamental-
Signaler. Af dette Antal benyttes over Halvdelen til Liniernes
indre Betryggelse, til at signalisere indtrufne Uheld ved Linien,
Hvile, Paaskyndelse, Taage etc. Der bliver da kun tilbage 98 Sig
naler til Afbenyttelse ved den almindelige Correspondance. Saavel
Opfinderen som de efterfølgende Bestyrere have gjort en Mængde
Forsøg med at benytte den til Natsignaler uden at dette er lykkets.
De Telegraphtabeller som benyttes ere tre forskjellige Slags,
alphabetiske (formodentlig Bogstaver, Stavelser og Tal) til Ord og
Sætninger; de to sidste kunne dog sjelden benyttes fordi de kun
indeholde et lidet Antal Ord, som ere anvendelige ved Talens for
skjellige Vendinger. Telegraphen har 92 Signaler udelukkende til
Correspondancen. Tabellerne ere ordnede i Overensstemmelse her
med, saa at hver har 92 Sider og hver Side 92 Nummere. For
at kunne udtyde Signalerne i Tabellen, er det nødvendigt at Tele
graphen signalerer Paginaet og derefter Nummeret paa Siden, og
for hver af disse to Gange maa Telegraphen gjøre to Bevægelser,
en under en Vinkel og en horizontal eller vertical, som underretter
om Signalet er rigtigt eller ei. Det vil saaledes sees, at man efter
Alphabettabellen maa gjøre 40 forskjellige Bevægelser for at sig
nalere et Ord med 10 Bogstaver. Ordtabellen indeholder 92 Sider
og 92 Ord paa hver, hvilket tilsammen udgjør 8,464 Ord.
Den tredie Tabel i Chappes System indeholder Sætninger,
saaledes at hver af de 92 Sider indeholder 92 Sætninger. Disse
ere især indrettede til Militair-Etatens Behov, uden dog at være
fuldstendige heri. og de omhandle kun lidet, hvad der angaar
Kunster, Videnskaber, Politik etc.
