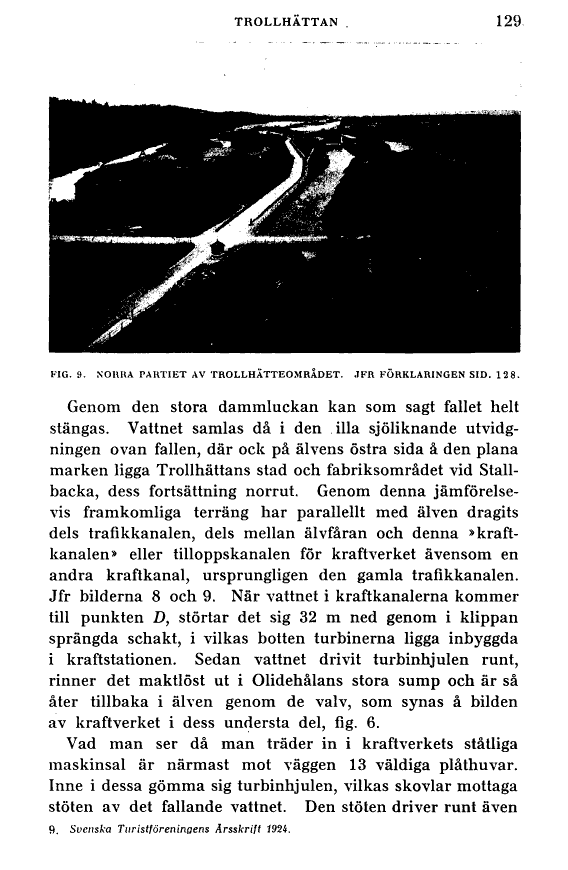

fig. 9. norra partiet av trollhätteomradet. jfr förklaringen sid. 12 8.
Genom den stora dammluckan kan som sagt fallet helt
stängas. Vattnet samlas då i den illa sjöliknande
utvidgningen ovan fallen, där ock på älvens östra sida å den plana
marken ligga Trollhättans stad och fabriksområdet vid
Stallbacka, dess fortsättning norrut. Genom denna
jämförelsevis framkomliga terräng har parallellt med älven dragits
dels trafikkanalen, dels mellan älvfåran och denna
»kraftkanalen» eller tilloppskanalen för kraftverket ävensom en
andra kraftkanal, ursprungligen den gamla trafikkanalen.
Jfr bilderna 8 och 9. När vattnet i kraftkanalerna kommer
till punkten D, störtar det sig 32 m ned genom i klippan
sprängda schakt, i vilkas botten turbinerna ligga inbyggda
i kraftstationen. Sedan vattnet drivit turbinhjulen runt,
rinner det maktlöst ut i Olidehålans stora sump och är så
åter tillbaka i älven genom de valv, som synas å bilden
av kraftverket i dess understa del, fig. 6.
Vad man ser då man träder in i kraftverkets ståtliga
maskinsal är närmast mot väggen 13 väldiga plåthuvar.
Inne i dessa gömma sig turbinhjulen, vilkas skövlar mottaga
stöten av det fallande vattnet. Den stöten driver runt även
9. Svenska Turistföreningens Årsskrift 192b.
