syra/om kaiksten Sdsugn kamagc
fläkHotH
(ylmdi-tbrk
sti" *’’ ÄlffeSre
§émot !" ongturbmgènerotor
lutcistern ]askor tfrstkolonn spWiisfàrn
åhgpanrio

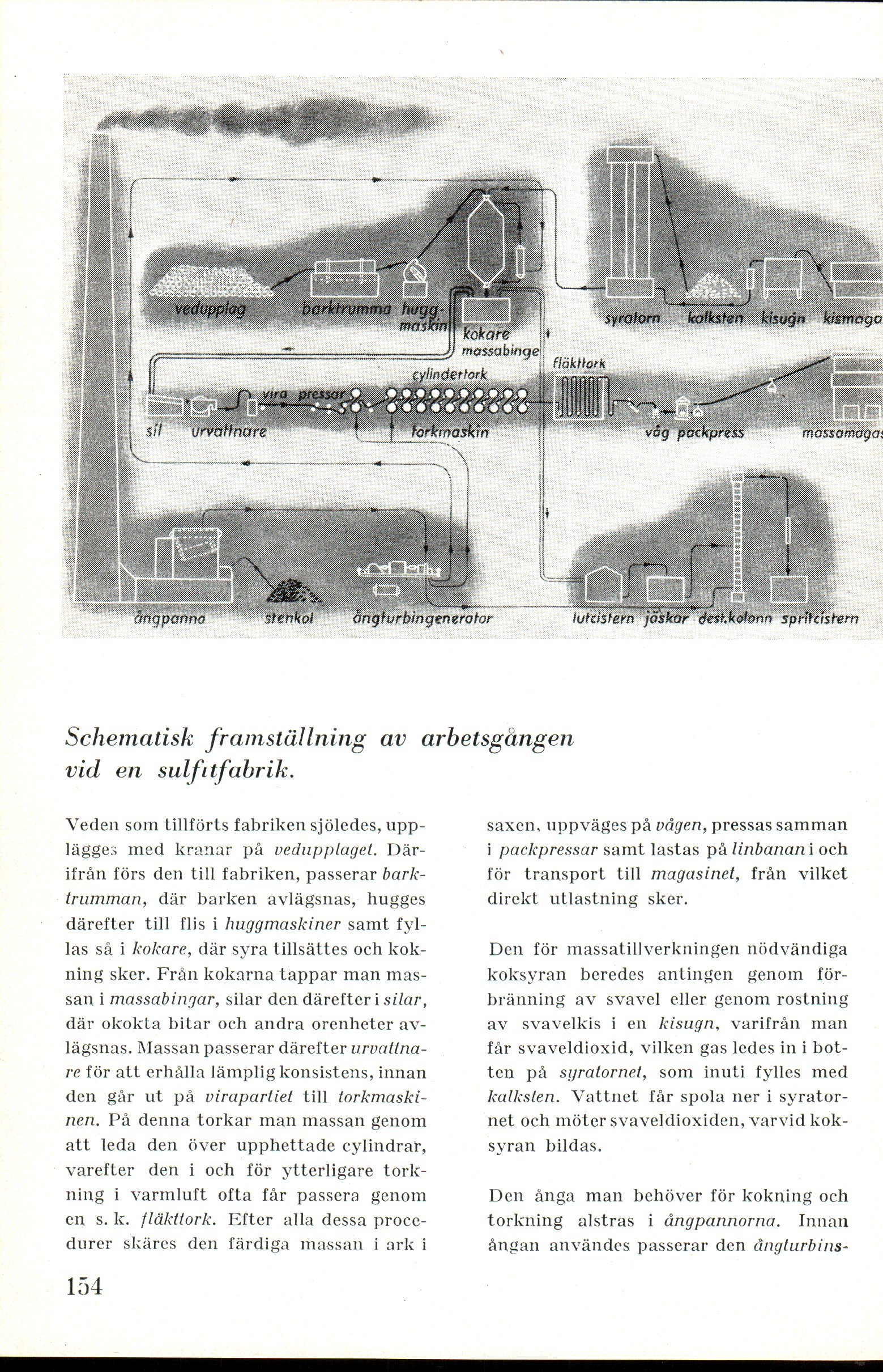

Schematisk framställning av arbetsgången
vid en sulfitfabrik.
Veden som tillförts fabriken sjöledes,
upplägges med kranar på vedupplaget.
Därifrån förs den till fabriken, passerar
barktrumman, där barken avlägsnas, hugges
därefter till flis i huggmaskiner samt
fyllas så i kokare, där syra tillsättes och
kokning sker. Från kokarna tappar man
massan i massabingar, silar den därefter i silar,
där okokta bitar och andra orenheter
avlägsnas. Massan passerar därefter
urvattna-re för att erhålla lämplig konsistens, innan
den går ut på virapartiet till
torkmaskinen. På denna torkar man massan genom
att leda den över upphettade cylindrar,
varefter den i och för ytterligare
torkning i varmluft ofta får passera genom
en s. k. fläkttork. Efter alla dessa
procedurer skäres den färdiga massan i ark i
saxen, uppväges på vågen, pressas samman
i packpressar samt lastas på linbanan i och
för transport till magasinet, från vilket
direkt utlastning sker.
Den för massatillverkningen nödvändiga
koksyran beredes antingen genom
förbränning av svavel eller genom röstning
av svavelkis i en kisugn, varifrån man
får svaveldioxid, vilken gas ledes in i
botten på syratornet, som inuti fylles med
kalksten. Vattnet får spola ner i
syratornet och möter svaveldioxiden, varvid
koksyran bildas.
Den ånga man behöver för kokning och
torkning alstras i ångpannorna. Innan
ångan användes passerar den ängturbins-
154
