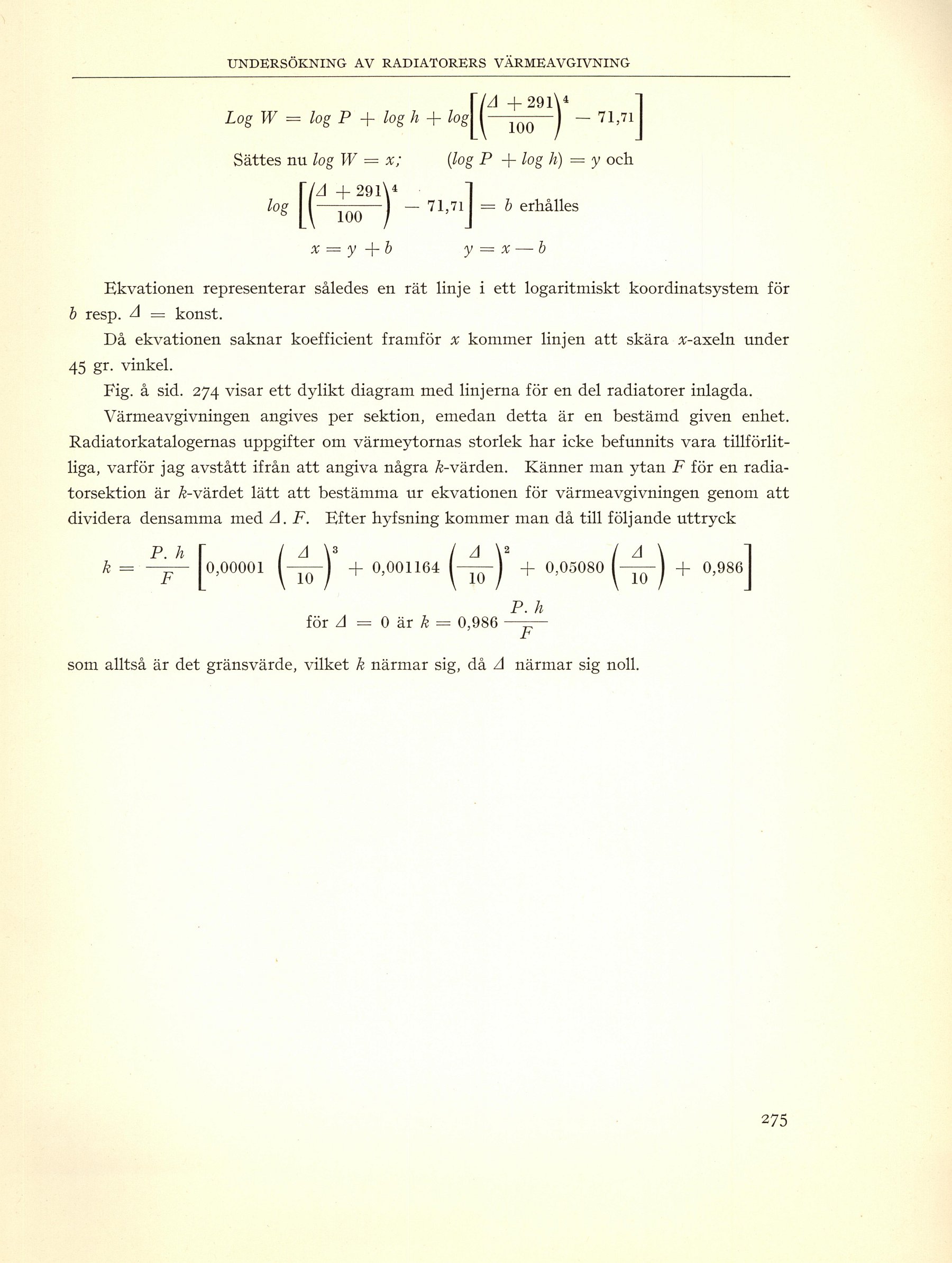

Full resolution (JPEG) - On this page / på denna sida - Undersökning av radiatorers värmeavgivning. Av Ingeniör WILLIAM FAGERSTRÖM
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has been proofread at least once.
(diff)
(history)
Denna sida har korrekturlästs minst en gång.
(skillnad)
(historik)
f/d +29l\4
Log W = log P + log h + tog|| 1Q0 j - 71,7iJ
Sättes nu log W — x; ( P -)- log h) = y och
[(A -f-291\4 1
log I—— 71>71 = h erhålles
x = y -{-b y = x — b
Ekvationen representerar således en rät linje i ett logaritmiskt koordinatsystem för
b resp. A = konst.
Då ekvationen saknar koefficient framför x kommer linjen att skära #-axeln under
45 gr- vinkel.
Fig. å sid. 274 visar ett dylikt diagram med linjerna för en del radiatorer inlagda.
Värmeavgivningen angives per sektion, emedan detta är en bestämd given enhet.
Radiatorkatalogernas uppgifter om värmeytornas storlek har icke befunnits vara
tillförlitliga, varför jag avstått ifrån att angiva några Å-värden. Känner man ytan F för en
radiatorsektion är Å-värdet lätt att bestämma ur ekvationen för värmeavgivningen genom att
dividera densamma med A. F. Efter hyfsning kommer man då till följande uttryck
k = [0,00001 + 0,001164 + 0,05080 + 0,98öj
P. h
för A = 0 är k = 0,986 ———
r
som alltså är det gränsvärde, vilket k närmar sig, då A närmar sig noll.
