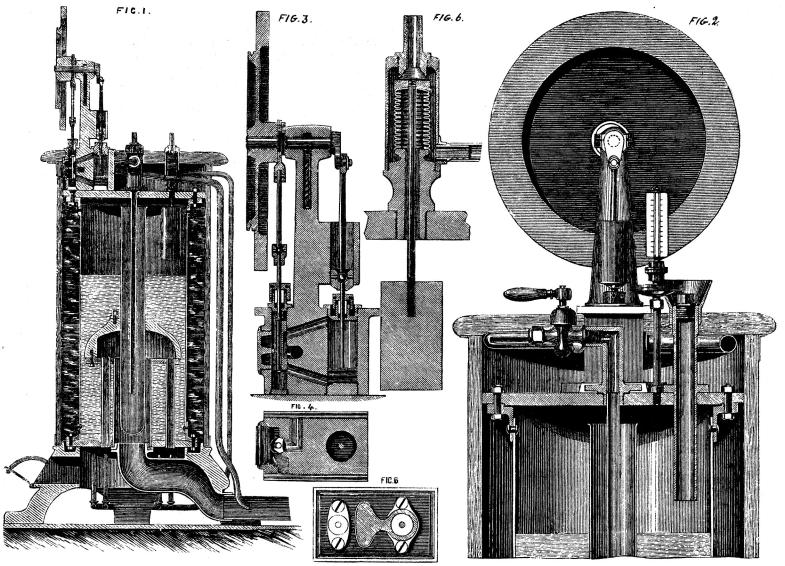

Fig. 1.                        Fig. 3.        Fig. 6.                        Fig. 2.<bFig. 4.        Fig. 5.<bFontaine’s hushålls-ångmaskin.
Fig. 1.                        Fig. 3.        Fig. 6.                        Fig. 2.
Fig. 4.        Fig. 5.

Fontaine’s hushålls-ångmaskin.


skorsten eller dylikt.
Ångan ledes, innan den
uttages till maskinen, nedåt i
ett större rör, som går
midt igenom afloppskanalen för
förbränningsgaserna och således
tjenar som
en slags öfverhettare.
Sjelfva maskinens konstruktion
och verkningssätt samt
fortledningen af kraften
synes tillräckligt tydligt
af fig. 3 och 4, hvarföre
vi här endast omnämna
ett par dimensioner,
nämligen cylinderns diam.
11 linier och slagets längd
15 linier. Regleringen af
gas-tilloppet till brännarne
och således äfven af
ångtrycket sker, såsom synes
af fig. 6, medelst ett
fjäder-rör belastadt med en
i pannan nedhängande
vigt. Genom ångtryckets
verkan på öfra botten af
detta rör öppnas eller
tillstänges mer eller mindre
det ofvanför befintliga
gasröret, hvarigenom gasen
brinner med större eller
mindre låga.

Om pannan på
morgonen förses med
tillräckligt vatten genom röret
till höger å fig. 2, samt
maskinen smörjes, kan den
gå hela dagen utan
vidare tillsyn. Trycket å
ångan är ungefär 110 pund
per qv.-v. tum och
maskinens styrka 1/10 hästkraft;
dess hastighet 300 hvarf i
minuten.

Utrymmet förhindrar
oss att denna gång
utförligare beskrifva denna
konstruktion, men anhålla
vi att få återkomma till
densamma en annan gång.

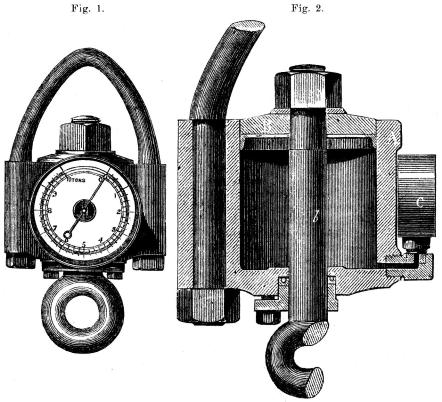

Fig. 1.                        Fig. 2.<bHydrostatisk våg.
Fig. 1.                        Fig. 2.

Hydrostatisk våg.


*



Mont Cenis tunneln.
Det stycke af denna stora
tunnel, hvilket den 15
sistlidne Oktober återstod att
genomborra, var ungefär
1212 fot. Att döma efter
den under första hälften
af sagde månad borrade
längden, 269,5 fot, är
sannolikt, att hela tunneln
blifver färdig mot slutet
af detta år.
Cement för jern och
Sten.
Glycerin och blyglete
hoprörda till en deg, påstås
hårdna hastigt samt utgöra
ett varaktigt cement för
jern på jern, eller sten mot
sten, samt isynnerhet för
fästande af jern i sten. Det
är olösligt och angripes ej
af starka syror.
