- Project Runeberg -  Teknisk Tidskrift / 1928. Allmänna avdelningen /
34

(1871-1962)
Table of Contents / Innehåll | << Previous | Next >>
  Project Runeberg | Catalog | Recent Changes | Donate | Comments? |

Full resolution (JPEG) - On this page / på denna sida - Häfte 4. 28 jan. 1928 - Metallerna på Werkstofftagung 1927 - Svenskt ingenjörsarbete i Kina

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

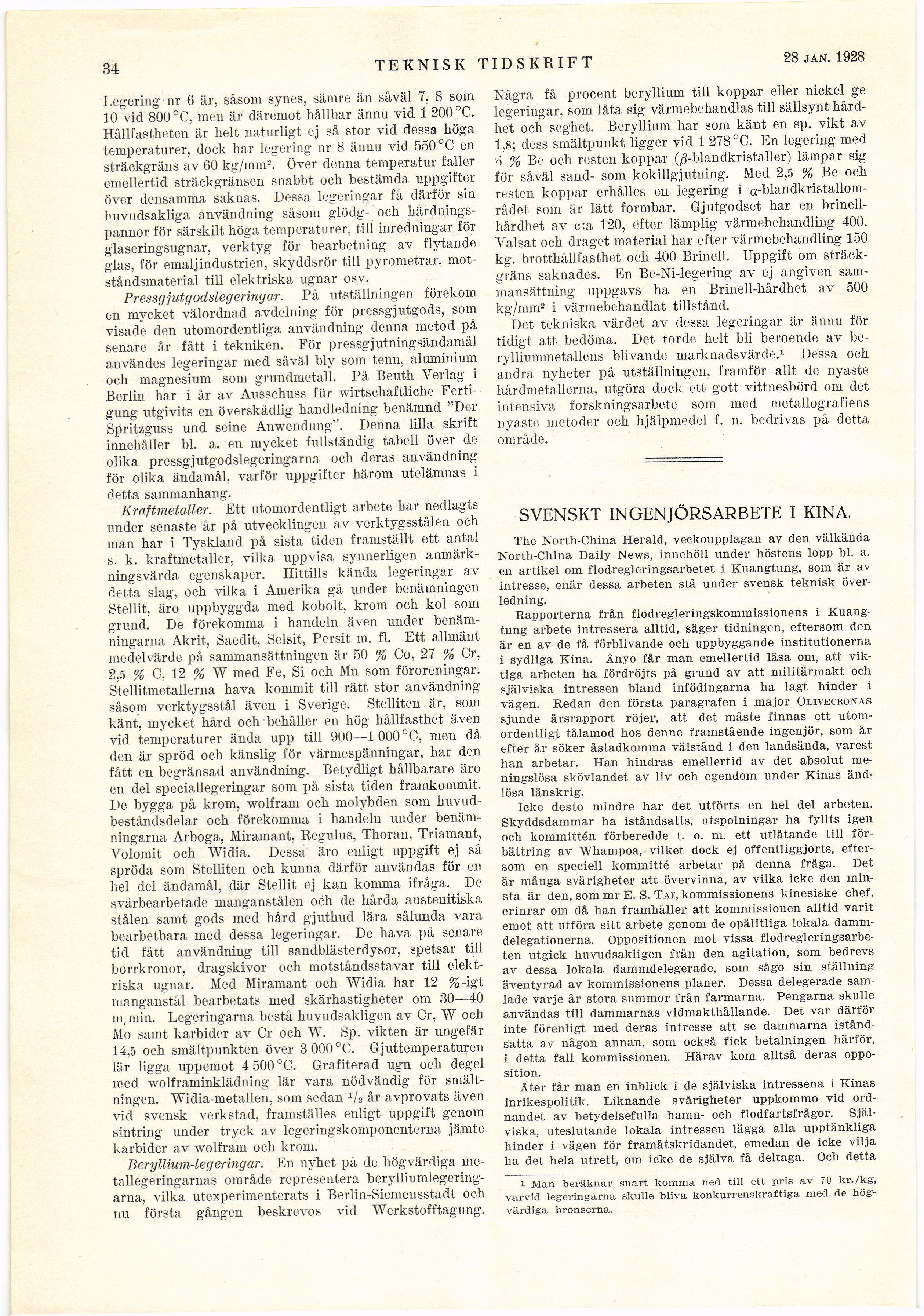

34

TEKNISK TIDSKRIFT

11 FEBR. 1928

Legering nr 6 är, såsom synes, sämre än såväl 7, 8 som
10 vid 800 °C, men är däremot hållbar ännu vid 1 200 °C.
Hållfastheten är helt naturligt ej så stor vid dessa höga
temperaturer, dock har legering nr 8 ännu vid 550 °C en
sträckgräns av 60 kg/mm2. Över denna temperatur faller
emellertid sträckgränsen snabbt och bestämda uppgifter
över densamma saknas. Dessa legeringar få därför sin
huvudsakliga användning såsom glödg- och
härdnings-pannor för särskilt höga temperaturer, till inredningar för
glaseringsugnar, verktyg för bearbetning av flytande
glas, för emalj industrien, skyddsrör till pyrometrar,
motståndsmaterial till elektriska ugnar osv.

Pressgjutgodslegeringar. På utställningen förekom
en mycket välordnad avdelning för pressgjutgods, som
visade den utomordentliga användning denna metod på
senare år fått i tekniken. För pressgjutningsändamål
användes legeringar med såväl bly som tenn, aluminium
och magnesium som grundmetall. På Beuth Verlag i
Berlin har i år av Ausschuss für wirtschaftliche
Fertigung utgivits en överskådlig handledning benämnd "Der
Spritzguss und seine Anwendung". Denna lilla skrift
innehåller bl. a. en mycket fullständig tabell över de
olika pressgjutgodslegeringarna och deras användning
för olika ändamål, varför uppgifter härom utelämnas i
cletta sammanhang.

Kraftmetaller. Ett utomordentligt arbete har nedlagts
under senaste år på utvecklingen av verktygsstålen och
man har i Tyskland på sista tiden framställt ett antal
s. k. kraftmetaller, vilka uppvisa synnerligen
anmärkningsvärda egenskaper. Hittills kända legeringar av
detta slag, och vilka i Amerika gå under benämningen
Stellit, äro uppbyggda med kobolt, krom och kol som
grund. De förekomma i handeln även under
benämningarna Akrit, Saedit, Selsit, Persit m. fi. Ett allmänt
medelvärde på sammansättningen är 50 % Co, 27 % Cr,
2,5 % C, 12 % W med Fe, Si och Mn som föroreningar.
Stellitmetallerna hava kommit till rätt stor
användning-såsom verktygsstål även i Sverige. Stelliten är, som
känt, mycket hård och behåller en hög hållfasthet även
vid temperaturer ända upp till 900—1000°C, men då
den är spröd och känslig för värmespänningar, har den
fått en begränsad användning. Betydligt hållbarare äro
en del speciallegeringar som på sista tiden framkommit.
De bygga på krom, wolfram och molybden som
huvudbeståndsdelar och förekomma i handeln under
benämningarna Arboga, Miramant, Regulus, Thoran, Triamant,
Volomit och Widia. Dessa äro enligt uppgift ej så
spröda som Stelliten och kunna därför användas för en
hel del ändamål, där Stellit ej kan komma ifråga. De
svårbearbetade manganstålen och de hårda austenitiska
stålen samt gods med hård gjuthud lära sålunda vara
bearbetbara med dessa legeringar. De hava på senare
tid fått användning till sandblästerdysor, spetsar till
borrkronor, dragskivor och motståndsstavar till
elektriska ugnar. Med Miramant och Widia har 12 %-igt
manganstål bearbetats med skärhastigheter om 30—40
m, min. Legeringarna bestå huvudsakligen av Cr, W och
Mo samt karbider av Cr och W. Sp. vikten är ungefär
14,5 och smältpunkten över 3 000°C. Gjuttemperaturen
lär ligga uppemot 4 500°C. Grafiterad ugn och degel
med wolframinklädning lär vara nödvändig för
smältningen. Widia-metallen, som sedan Va år avprovats även
vid svensk verkstad, framställes enligt uppgift genom
sintring under tryck av legeringskomponenterna jämte
karbider av wolfram och krom.

Beryllium-legeringar. En nyhet på de högvärdiga
meta Regeringarnas område representera
berylliumlegering-arna, vilka utexperimenterats i Berlin-Siemensstadt och
nu första gången beskrevos vid Werk stoff tagung.

Några få procent beryllium till koppar eller nickel ge
legeringar, som låta sig värmebehandlas till sällsynt
hårdhet och seghet. Beryllium har som känt en sp. vikt av
1.8; dess smältpunkt ligger vid 1 278 °C. En legering med
•<i % Be och resten koppar (ß-blandkristaller) lämpar sig
för såväl sand- som kokillgjutning. Med 2,5 % Be och
resten koppar erhålles en legering i
«-blandkristallom-rådet som är lätt formbar. Gjutgodset har en
brinell-hårdhet av c:a 120, efter lämplig värmebehandling 400.
Valsat och draget material har efter värmebehandling 150
kg. brotthållfasthet och 400 Brinell. Uppgift om
sträckgräns saknades. En Be-Ni-legering av ej angiven
sammansättning uppgavs ha en Brinell-hårdhet av 500
kg/mm2 i värmebehandlat tillstånd.

Det tekniska värdet av dessa legeringar är ännu för
tidigt att bedöma. Det torde helt bli beroende av
be-rylliummetallens blivande marknadsvärde.1 Dessa och
andra nyheter på utställningen, framför allt de nyaste
hårdmetallerna, utgöra dock ett gott vittnesbörd om det
intensiva forskningsarbete som med metallografiens
nyaste metoder och hjälpmedel f. n. bedrivas på detta
område.

SVENSKT INGENJÖRSARBETE I KINA.

The North-China Herald, veckoupplagan av den välkända
North-China Daily News, innehöll under höstens lopp bl. a.
en artikel om flodregleringsarbetet i Kuangtung, som är av
intresse, enär dessa arbeten stå under svensk teknisk
överledning.

Rapporterna från flodregleringskommissionens i
Kuangtung arbete intressera alltid, säger tidningen, eftersom den
är en av de få förblivande och uppbyggande institutionerna
i sydliga Kina. Ånyo får man emellertid läsa om, att
viktiga arbeten ha fördröjts på grund av att militärmakt och
själviska intressen bland infödingarna ha lagt hinder i
vägen. Redan den första paragrafen i major Omvecronas
sjunde årsrapport röjer, att det måste finnas ett
utomordentligt tålamod hos denne framstående ingenjör, som år
efter år söker åstadkomma välstånd i den landsända, varest
han arbetar. Han hindras emellertid av det absolut
meningslösa skövlandet av liv och egendom under Kinas
ändlösa länskrig.

Icke desto mindre har det utförts en hel del arbeten.
Skyddsdammar ha iståndsatts, utspolningar ha fyllts igen
och kommittén förberedde t. o. m. ett utlåtande till
förbättring av Whampoa, vilket dock ej offentliggjorts,
eftersom en speciell kommitté arbetar på denna fråga. Det
är många svårigheter att övervinna, av vilka icke den
minsta är den, som mr E. S. Tai, kommissionens kinesiske chef,
erinrar om då han framhåller att kommissionen alltid varit
emot att utföra sitt arbete genom de opålitliga lokala
dammdelegationerna. Oppositionen mot vissa
flodregleringsarbe-ten utgick huvudsakligen från den agitation, som bedrevs
av dessa lokala dammdelegerade, som sågo sin ställning
äventyrad av kommissionens planer. Dessa delegerade
samlade varje år stora summor från farmarna. Pengarna skulle
användas till dammarnas vidmakthållande. Det var därför
inte förenligt med deras intresse att se dammarna
istånd-sätta av någon annan, som också fick betalningen härför,
i detta fall kommissionen. Härav kom alltså deras
opposition.

Åter får man en inblick i de själviska intressena i Kinas
inrikespolitik. Liknande svårigheter uppkommo vid
ordnandet av betydelsefulla hamn- och flodfartsfrågor.
Själviska, uteslutande lokala intressen lägga alla upptänkliga
hinder i vägen för framåtskridandet, emedan de icke vilja
ha det hela utrett, om icke de själva få deltaga. Och detta

1 Man beräknar snart komma ned till ett pris av 70 kr./kg,
varvid legeringarna skulle bliva konkurrenskraftiga med de
högvärdiga bronserna.

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Project Runeberg, Tue Dec 12 02:07:59 2023 (aronsson) (download) << Previous Next >>
https://runeberg.org/tektid/1928a/0042.html

Valid HTML 4.0! All our files are DRM-free
