15 sept. 1928
ALLMÄNNA AVDELNINGEN
311

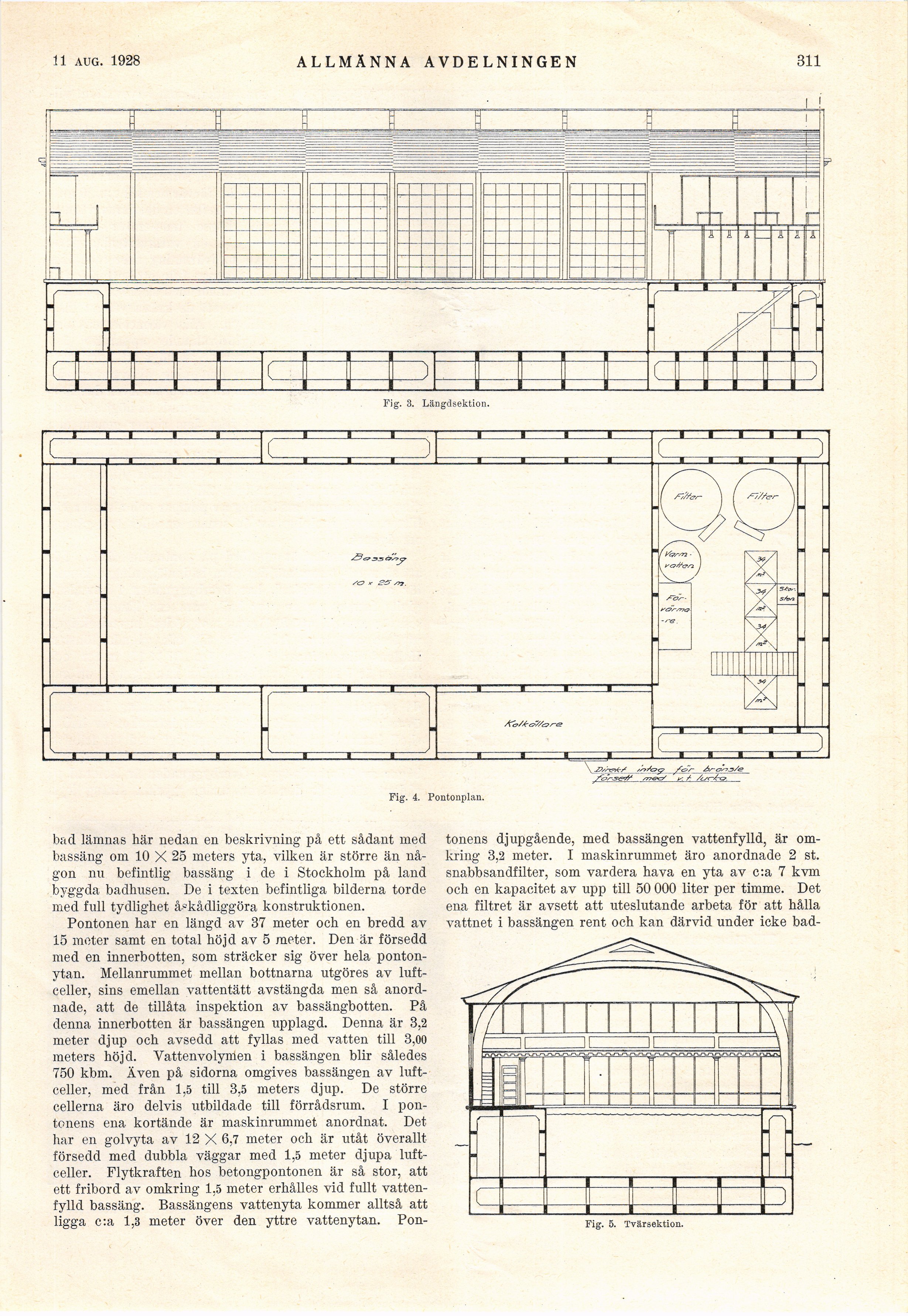

Fig. B. Längdsektion.
/ /tJtr^-C?__
Fig. 4. Pontonplan.
bad lämnas här nedan en beskrivning på ett sådant med
bassäng om 10 X 25 meters yta, vilken är större än
någon nu befintlig bassäng i de i Stockholm på land
byggda badhusen. De i texten befintliga bilderna torde
med full tydlighet åskådliggöra konstruktionen.
Pontonen har en längd av 37 meter och en bredd av
15 meter samt en total höjd av 5 meter. Den är försedd
med en innerbotten, som sträcker sig över hela
ponton-ytan. Mellanrummet mellan bottnarna utgöres av
luftceller, sins emellan vattentätt avstängda men så
anordnade, att de tillåta inspektion av bassängbotten. På
denna innerbotten är bassängen upplagd. Denna är 3,2
meter djup och avsedd att fyllas med vatten till 3,00
meters höjd. Vattenvolymen i bassängen blir således
750 kbm. Även på sidorna omgives bassängen av
luftceller, med från 1,5 till 3,5 meters djup. De större
cellerna äro delvis utbildade till förrådsrum. I
pon-tonens ena kortände är maskinrummet anordnat. Det
har en golvyta av 12 X 6,7 meter och är utåt överallt
försedd med dubbla väggar med 1,5 meter djupa
luftceller. Flytkraften hos betongpontonen är så stor, att
ett fribord av omkring 1,5 meter erhålles vid fullt
vattenfylld bassäng. Bassängens vattenyta kommer alltså att
ligga c:a 1,3 meter över den yttre vattenytan. Pon-
tonens djupgående, med bassängen vattenfylld, är
omkring 3,2 meter. I maskinrummet äro anordnade 2 st.
snabbsandfilter, som vardera hava en yta av c:a 7 kvm
och en kapacitet av upp till 50 000 liter per timme. Det
ena filtret är avsett att uteslutande arbeta för att hålla
vattnet i bassängen rent och kan därvid under icke bad-
Fig. 5. Tvärsektion.
