’312
TEKNISK TIDSKRIFT
28 juli 1928

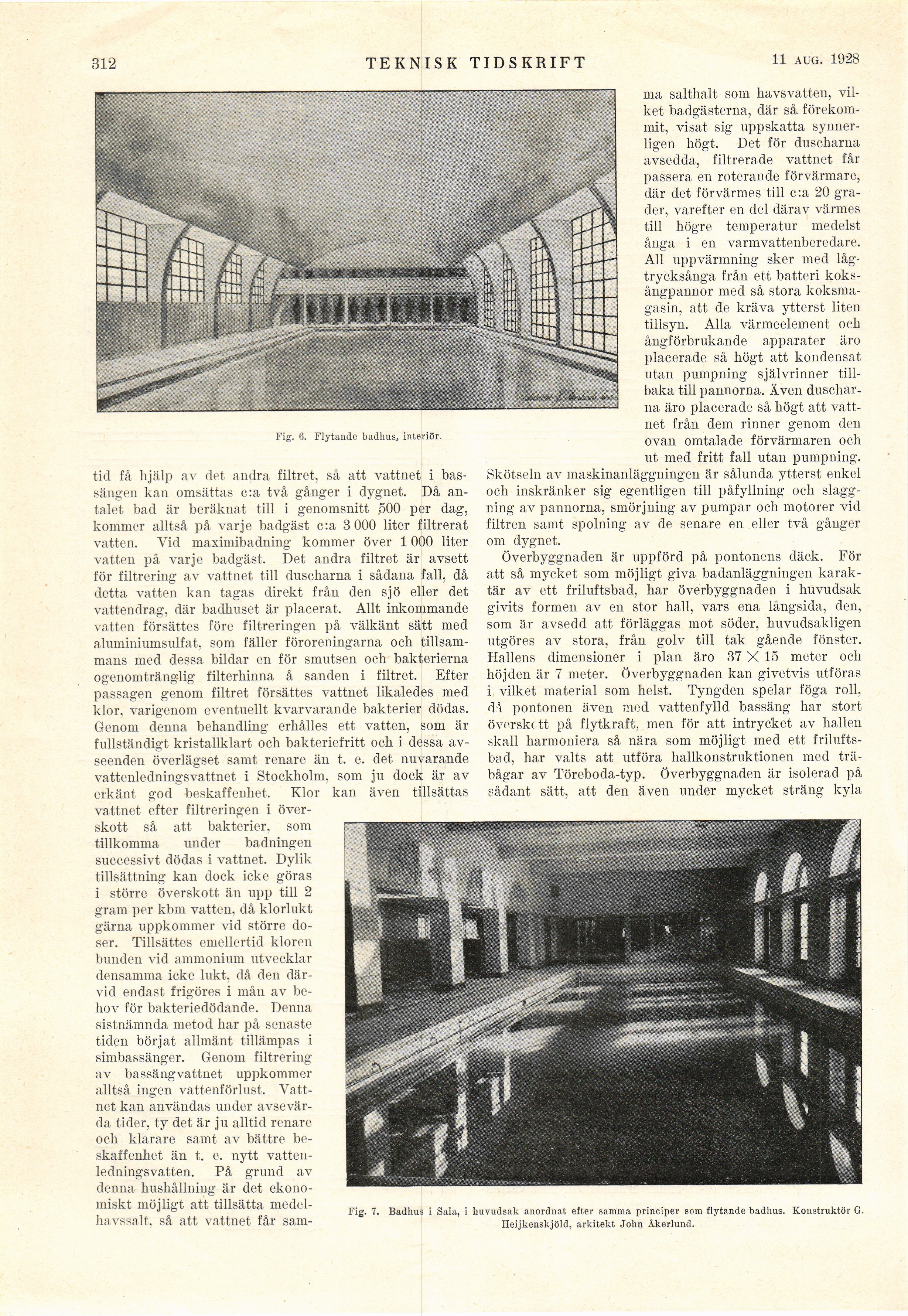

Fig. 6. Flytande badhus, interiör.
tid få hjälp av det andra filtret, så att vattnet i
bassängen kan omsättas c:a två gånger i dygnet. Då
antalet bad är beräknat till i genomsnitt ,500 per dag,
kommer alltså på varje badgäst c:a 3 000 liter filtrerat
vatten. Vid maximibadning kommer över 1000 liter
vatten på varje badgäst, Det andra filtret är avsett
för filtrering av vattnet till duscharna i sådana fall, då
detta vatten kan tagas direkt från den sjö eller det
vattendrag, där badhuset är placerat, Allt inkommande
vatten försättes före filtreringen på välkänt sätt med
aluminiumsulfat, som fäller föroreningarna och
tillsammans med dessa bildar en för smutsen och bakterierna
ogenomtränglig filterhinna å sanden i filtret. Efter
passagen genom filtret försättes vattnet likaledes med
klor, varigenom eventuellt kvarvarande bakterier dödas.
Genom denna behandling erhålles ett vatten, som är
fullständigt kristallklart och bakteriefritt och i dessa
avseenden överlägset samt renare än t. e. det nuvarande
vattenledningsvattnet i Stockholm, som ju dock är av
erkänt god beskaffenhet. Klor kan även tillsättas
vattnet efter filtreringen i
överskott så att bakterier, som
tillkomma under badningen
successivt dödas i vattnet. Dylik
tillsättning kan dock icke göras
i större överskott än upp till 2
gram per kbm vatten, då klorlukt
gärna uppkommer vid större
doser. Tillsättes emellertid kloren
bunden vid ammonium utvecklar
densamma icke lukt, då den
därvid endast frigöres i mån av
behov för bakteriedödande. Denna
sistnämnda metod har på senaste
tiden börjat allmänt tillämpas i
simbassänger. Genom filtrering
av bassängvattnet uppkommer
alltså ingen vattenförlust.
Vattnet kan användas under
avsevärda tider, ty det är ju alltid renare
och klarare samt av bättre
beskaffenhet än t. e. nytt
vattenledningsvatten. På grund av
denna hushållning är det
ekonomiskt möjligt att tillsätta
medelhavssalt. så att vattnet får sam-
ma salthalt soin havsvatten,
vilket badgästerna, där så
förekommit, visat sig uppskatta
synnerligen högt, Det för duscharna
avsedda, filtrerade vattnet får
passera en roterande förvärmare,
där det förvärmes till c:a 20
grader, varefter en del därav värmes
till högre temperatur medelst
ånga i en varmvattenberedare.
All uppvärmning sker med
lågtrycksånga från ett batteri
koksångpannor med så stora
koksmagasin, att de kräva ytterst liten
tillsyn. Alla värmeelement och
ångförbrukande apparater äro
placerade så högt att kondensat
utan pumpning självrinner
tillbaka till pannorna, Även
duscharna äro placerade så högt att
vattnet från dem rinner genom den
ovan omtalade förvärmaren och
ut med fritt fall utan pumpning.
Skötseln av maskinanläggningen är sålunda ytterst enkel
och inskränker sig egentligen till påfyllning och
slaggning av pannorna, smörjning av pumpar och motorer vid
filtren samt spolning av de senare en eller två gånger
om dygnet.
Överbyggnaden är uppförd på pontonens däck. För
att så mycket som möjligt giva badanläggningen
karaktär av ett friluftsbad, har överbyggnaden i huvudsak
givits formen av en stor hall, vars ena långsida, den,
som är avsedd att förläggas mot söder, huvudsakligen
utgöres av stora, från golv till tak gående fönster.
Hallens dimensioner i plan äro 37 X 15 meter och
höjden är 7 meter. Överbyggnaden kan givetvis utföras
i vilket material som helst. Tyngden spelar föga roll.
di pontonen även med vattenfylld bassäng har stort
överskett på flytkraft, men för att intrycket av hallen
skall harmoniera så nära som möjligt med ett
friluftsbad, har valts att utföra hallkonstruktionen med
trä-bågar av Töreboda-typ. Överbyggnaden är isolerad på
sådant sätt. att den även under mycket sträng kyla
Fig. 7.
Badhus i Sala, i huvudsak anordnat efter samma principer som flytande badhus. Konstruktör G.
Heijkenskjöld, arkitekt John Åkerlund.
