- Project Runeberg -  Teknisk Tidskrift / 1928. Allmänna avdelningen /
441

(1871-1962)
Table of Contents / Innehåll | << Previous | Next >>
  Project Runeberg | Catalog | Recent Changes | Donate | Comments? |

Full resolution (JPEG) - On this page / på denna sida - Häfte 47. 24 nov. 1928 - Svensk masugnsslaggs användning vid cementtillverkning, av Richard Grün

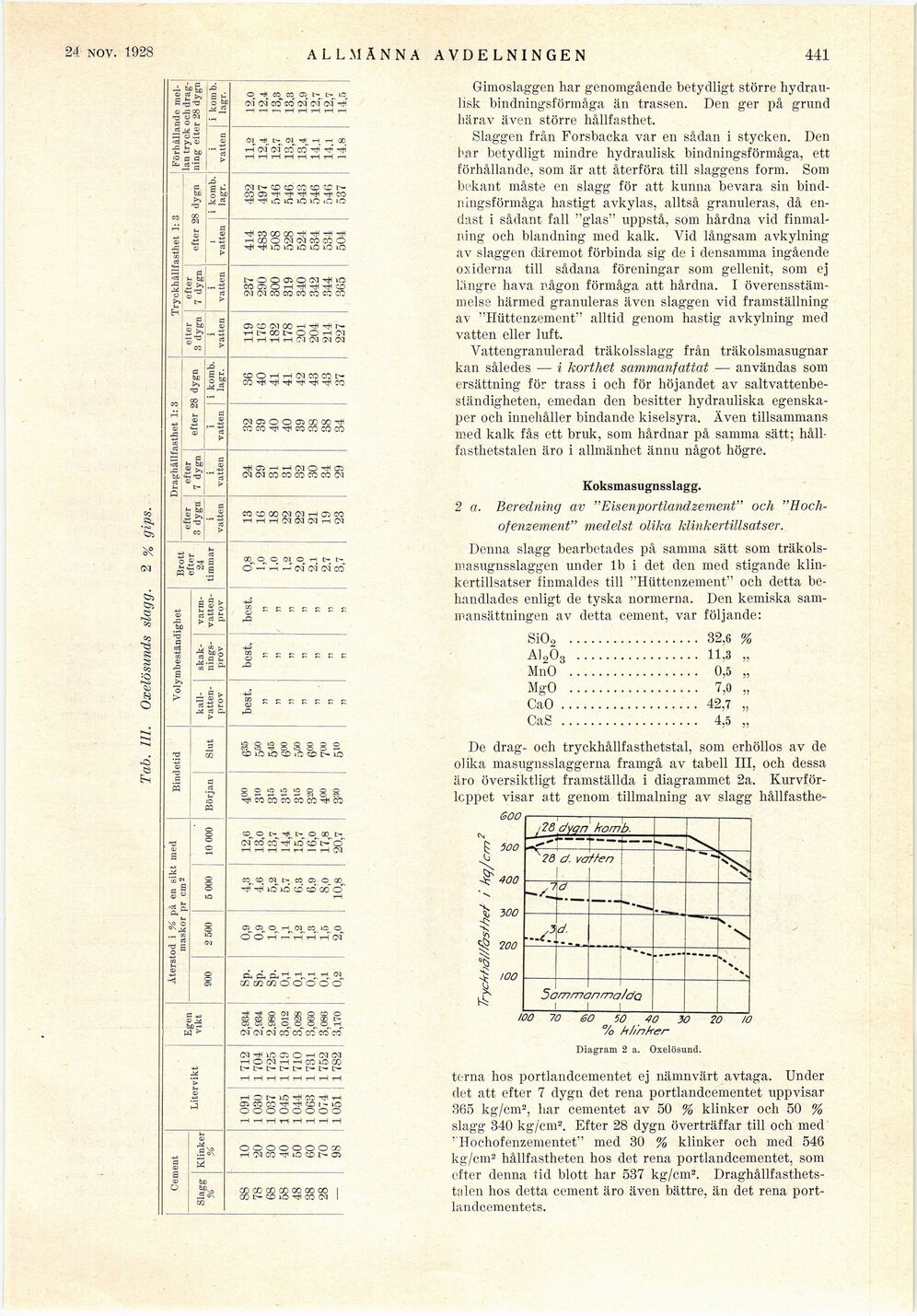

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

Tab. III. Oxelösunds slagg. 2 % gips.

Cement Litervikt Egen vikt Återstod i % på en sikt med maskor pr cm 2 Bindetid Volymbeständighet Brott efter 24 timmar Draghållfasthet 1: 8 Tryckhållfasthet 1: 3 Förhållande
mellan tryck och
dragning elter 28 dygn
efter 3 dygn elter 3 dygn efter 7 dygn
Slagg Klinker 900 2 500 5 000 10 000 Början | Slut [-kall-vattenprov-] {+kall- vatten- prov+} skak- 1
varm-nings- j
vattenprov 1 prov 7 dygn efter 28 dygn efter 28 dygn
1 vatten 1 vatten 1 vatten i komb. lagr. i vatten i vatten 1 i komb. vatten lagr. i i komb. vatten lagr.

88 10 1091 1712 2,931 Sp. 0,9 4,3 12,6 4°° 63ß best, best. best. 0,8 13 24 32 36 119 237 414 432 112 12 0

78 20 1030 1704 2,934 Sp. 0,9 4.6 13,0 3»> 5» „ „ „ 1,0 16 29 39 40 176 290 483 497 124 12 4

» }IT? o’980 5,2 13’7 316 545 " " " L0 18 31 40 41 182 3°0 508 546 12>

58 40 1045 1719 3,012 0,1 1,1 5.7 14,4 315 6<» „ „ „ 1,2 22 31 40 41 178 319 528 546 13 2 13 3

48 50 1044 1710 3,028 0,1 1,2 6.3 15,7 315 5» „ „ „ 2,0 22 32 39 42 201 340 524 543 13 4 12’9

38 60 1063 1731 3,060 0,1 1,3 6,9 16,0 320 6<» „ „ „ 2,1 21 30 38 43 204 342 534 546 14’i 127

28 70 1074 1752 3,086 0,1 1,5 8,0 17,8 400 700 2,7 19 34 38 43 214 344 534 546 141 127

- 98 1051 1782 3,170 0,2 2,0 10,8 20,7 8» 5» „ „ „ 3,7 23 29 34 37 227 365 504 537 148 145

Gimoslaggen har genomgående betydligt större
hydraulisk bindningsförmåga än trassen. Den ger på grund
härav även större hållfasthet.

Slaggen från Forsbacka var en sådan i stycken. Den
har betydligt mindre hydraulisk bindningsförmåga, ett
förhållande, som är att återföra till slaggens form. Som
bekant måste en slagg för att kunna bevara sin
bindningsförmåga hastigt avkylas, alltså granuleras, då
endast i sådant fall "glas" uppstå, som hårdna vid
finmalning och blandning med kalk. Vid långsam avkylning
av slaggen däremot förbinda sig de i densamma ingående
oxiderna till sådana föreningar som gellenit, som ej
längre hava någon förmåga att hårdna. I
överensstämmelse härmed granuleras även slaggen vid framställning
av "Hüttenzement" alltid genom hastig avkylning med
vatten eller luft.

Vattengranulerad träkolsslagg från träkolsmasugnar
kan således — i korthet sammanfattat — användas som
ersättning för trass i och för höjandet av
saltvattenbeständigheten, emedan den besitter hydrauliska
egenskaper och innehåller bindande kiselsyra. Även tillsammans
med kalk fås ett bruk, som hårdnar på samma sätt;
hållfasthetstalen äro i allmänhet ännu något högre.

Koksmasugnsslagg.

2 «. Beredning av "Eisenportlandzement" och
"Hochofenzement" medelst olika klinkertillsatser.

Denna slagg bearbetades på samma sätt som
träkols-masugnsslaggen under lb i det den med stigande
klinkertillsatser finmaldes till "Hüttenzement" och detta
behandlades enligt de tyska normerna. Den kemiska
sammansättningen av detta cement, var följande:

Si02 ....................................32,6 %

A12Ö3 ..................................11.3 „

MnO ....................................0,5 „

MgO ....................................7,0 „

CaO......................................42,7 „

CaS ......................................4,5 „

De drag- och tryckhållfasthetstal, som erhöllos av de
olika masugnsslaggerna framgå av tabell III, och dessa
äro översiktligt framställda i diagrammet 2a.
Kurvför-lcppet visar att genom tillmalning av slagg hållfasthe-

/znn___

terna hos portlandcementet ej nämnvärt avtaga. Under
det att efter 7 dygn det rena portlandcementet uppvisar
365 kg/cm2, liar cementet av 50 % klinker och 50 %
slagg 340 kg/cm2. Efter 28 dygn överträffar till och med
1 Hochofenzementet" med 30 % klinker och med 546
kg/cm2 hållfastheten hos det rena portlandcementet, som
efter denna tid blott har 537 kg/cm2.
Draghållfasthets-talen hos detta cement äro även bättre, än det rena
portlandcementets.

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Project Runeberg, Tue Dec 12 02:07:59 2023 (aronsson) (download) << Previous Next >>
https://runeberg.org/tektid/1928a/0453.html

Valid HTML 4.0! All our files are DRM-free
