9 juni 1928
BERGSVETENSKAP
45
löpande ringen ha gjorts svaga ritsar. som
korrespondera med hålen, så att man genom att medelst svaga
blyertslinjer sammanbinda motsvarande ritsar, erhåller
korsningspunkter på papperet, under vilka
metallskivans hål befinna sig. Dessa uppstickas medelst en grov
ritsnål.
Orsaken varför metallskivor ej uteslutande kommit till
användning, torde till stor del bero på svårigheten, att
vid varm väderlek få papperet att sitta fast på
metallskivan. Undertecknad, som mången gång haft obehag
därav, använder sig — efter mycket experimenterande
— av följande sätt:
Om påklistring av mätlapparna.
Papperet, som användes, utgöres av kraftigt
Whatman-papper i ark. Detsammas ena sida bestrykes med en
blandning av 4 äggvitor till 0.5 liter mjölk.
Bestryk-ningen upprepas, tills papperet erhåller en kraftig
fettglans. Papperet måste torka mellan varje bestrykning.
Sedan detsamma torkat efter sista påstrykningen,
klippes det i cirkelrunda lappar av önskad storlek. För
varje gång bestrykes flera pappersark, så att man
erhåller ett litet förråd av mätlappar. Kvällen före en
mätning bestrykas metallskivorna på båda sidor med en
tunn hinna av Zaponlack, varefter mätlapparna
omedelbart. så att ej lacket hinner torka — en i taget, för att
papperet ej skall hinna utvidgas för mycket av
fuktigheten — vätas på den bestrukna sidan samt fastklämmas
på metallskivan. 3 lappar av tjockt läskpapper lägges
därefter på var sida. varefter skivan belastas med
tyngder. Under natten få mätlapparna torka och sitta sedan
ordentligt fast i flera dagar, om så skulle behövas. Efter
-verkställd mätning — i synnerhet om vinter-n — värmas
niätskivorna något, innan papperet avtages.

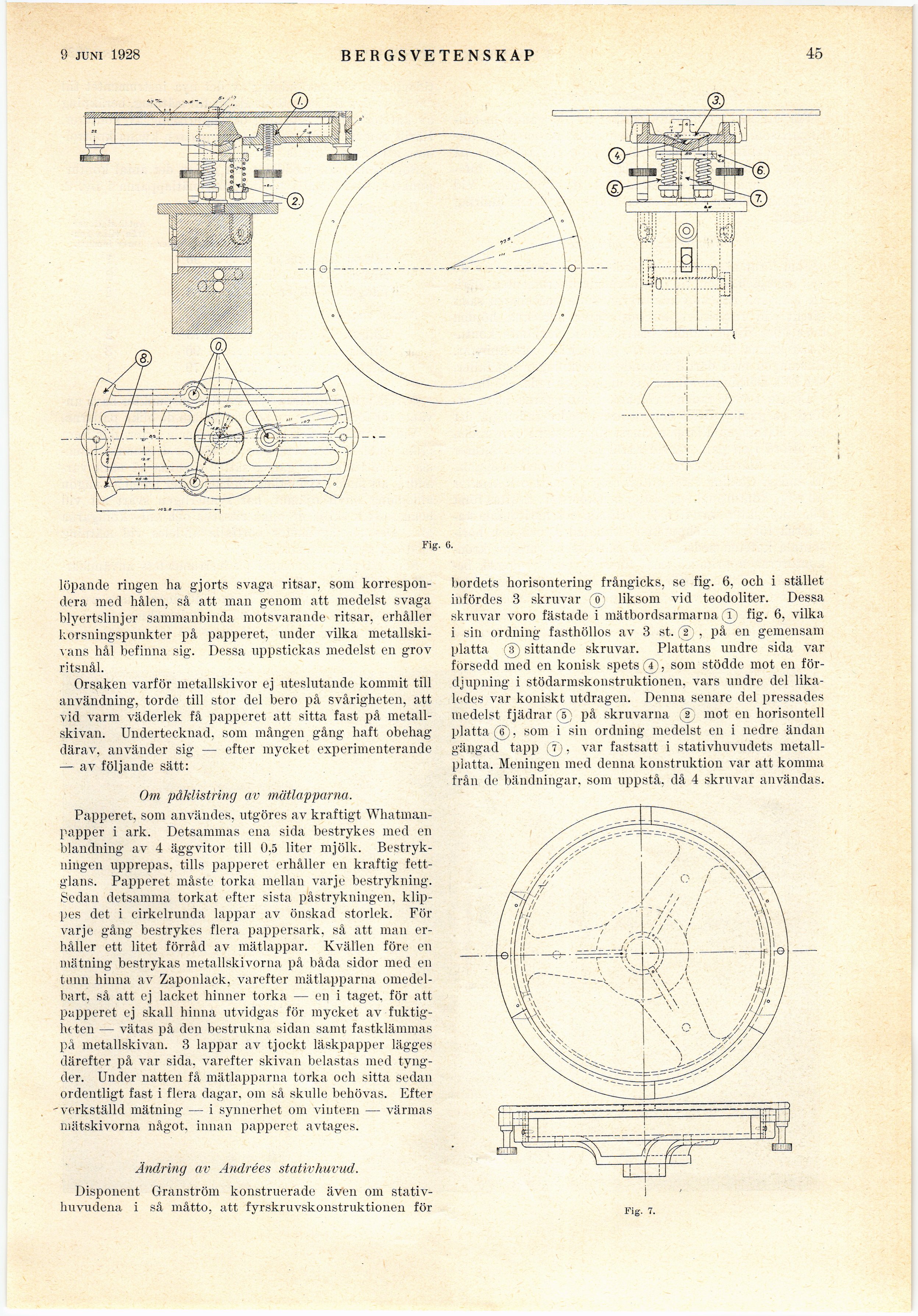

Ändring av Andrées stativhuvud.
Disponent Granström konstruerade även om
stativ-huvudena i så måtto, att fyrskruvskonstruktionen för
bordets horisontering frångicks, se fig. 6, och i stället
infördes 3 skruvar (ö) liksom vid teodoliter. Dessa
skruvar voro fästade i mätbordsarmama (T) fig. 6, vilka
i sin ordning fasthöllos av 3 st. (T), på en gemensam
platta (3) sittande skruvar. Plattans undre sida
välförsedd med en konisk spets (!), som stödde mot en
fördjupning i stödarmskonstruktionen. vars undre del
likaledes var koniskt utdragen. Denna senare del pressades
medelst fjädrar (5) på skruvarna ’2 mot en horisontell
platta (?), som i sin ordning medelst en i nedre ändan
gängad tapp . 7}, var fastsatt i stativhuvudets
metall-platta. Meningen med denna konstruktion var att komma
från de bändningar. som uppstå, då 4 skruvar användas.
Fig. 7.
Fig. 6.
