7 jan. 1928
ELEKTROTEKNIJt
7
byggda distributionsområden, där man från början
förutsett, att en spänningsförhöjning skulle kunna
ifrågakomma. För växelström undersöktes systemet med dels
220/127 V, dels 380/220 V. En förutsättning för att
växelström skulle komma i fråga var, att tillgång till
50-periodig ström skulle kunna erhållas. Yid dessa
beräkningar utgick man på grund av försök, som professor
Rossander låtit utföra, från att glödlamporna vid den
högre spänningen förbruka 8 % mera energi per
normalljus än vid den lägre spänningen. Kostnaderna uträknade
per för belysningsändamål ekvivalent kilowattimme
visade sig vid denna förutsättning vara mycket nära
desamma viel den högre och den lägre spänningen, särskilt vid
växelström, medan större differens förefanns i fråga om
anläggningskostnaderna. Jämförelsen mellan likström och
växelström visade stor skillnad i fråga om såväl
anläggnings- som driftkostnader. De senare voro vid
växelström i genomsnitt cirka 7 öre per kWh lägre än vid
likström. Anläggnings- och driftkostnader vid olika
belastningstäthet framgår av vidstående diagram. (Fig. 1.)
Man bestämde sig för att i den egentliga staden, som
till allra största delen redan är försedd med likströms-
nät, fortfarande inom ett område, vars begränsning

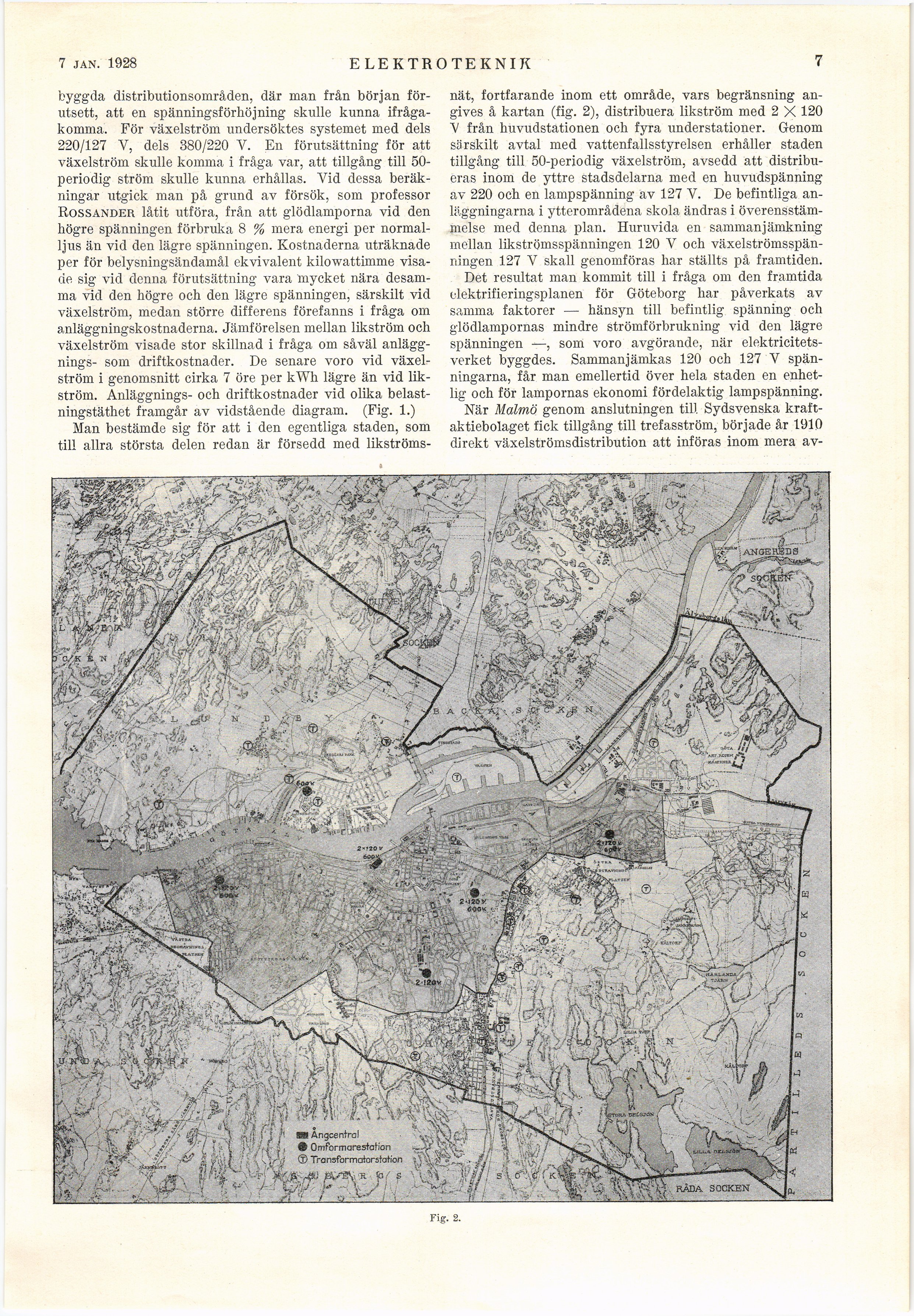

angives å kartan (fig. 2), distribuera likström med 2 X 120
"V från huvudstationen och fyra understationer. Genom
särskilt avtal med vattenfallsstyrelsen erhåller staden
tillgång till 50-periodig växelström, avsedd att
distribueras inom de yttre stadsdelarna med en huvudspänning
av 220 och en lampspänning av 127 Y. De befintliga
anläggningarna i ytterområdena skola ändras i
överensstämmelse med denna plan. Huruvida en sammanjämkning
mellan likströmsspänningen 120 Y och
växelströmsspänningen 127 Y skall genomföras har ställts på framtiden.
Det resultat man kommit till i fråga om den framtida
elektrifieringsplanen för Göteborg har påverkats av
samma faktorer — hänsyn till befintlig spänning och
glödlampornas mindre strömförbrukning vid den lägre
spänningen —, som voro avgörande, när
elektricitetsverket byggdes. Sammanjämkas 120 och 127 V
spänningarna, får man emellertid över hela staden en
enhetlig och för lampornas ekonomi fördelaktig lampspänning.
När Malmö genom anslutningen till Sydsvenska
kraftaktiebolaget fick tillgång till trefasström, började år 1910
direkt växelströmsdistribution att införas inom mera av-
600*
SSB Ångcentral
® Omforrnarestafion
© TrcnsfcrmaiorstaHon
i-tjju p/ g
Fig. 2.
