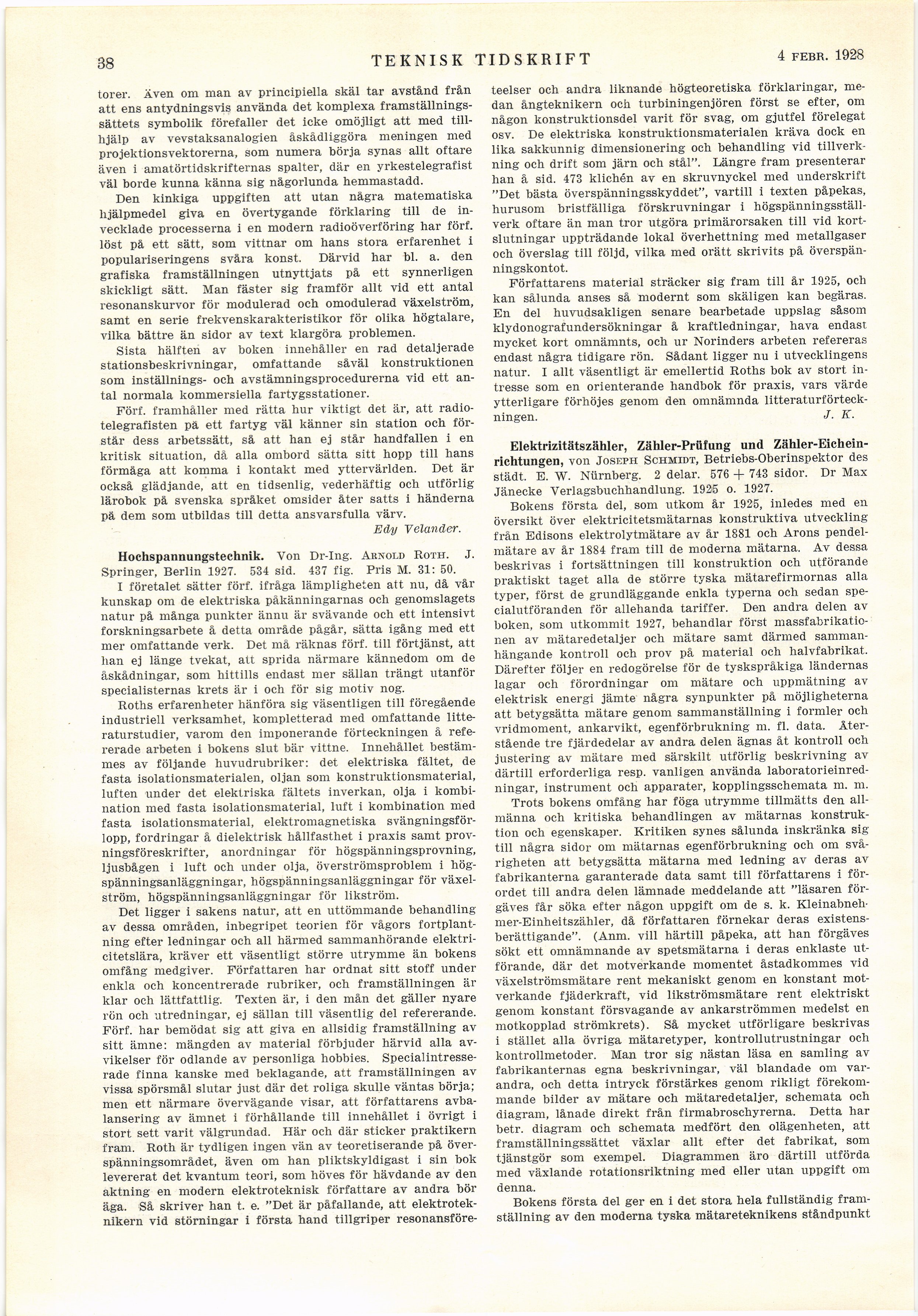

38
TEKNISK TIDSKRIFT
4 FEBR. 1928
torer. Även om man av principiella skäl tar avstånd från
att ens antydningsvis använda det komplexa
framställningssättets symbolik förefaller det icke omöjligt att med
tillhjälp av vevstaksanalogien åskådliggöra meningen med
projektionsvektorerna, som numera börja synas allt oftare
även i amatörtidskrifternas spalter, där en yrkestelegrafist
väl borde kunna känna sig någorlunda hemmastadd.
Den kinkiga uppgiften att utan några matematiska
hjälpmedel giva en övertygande förklaring till de
invecklade processerna i en modern radioöverföring har förf.
löst på ett sätt, som vittnar om hans stora erfarenhet i
populariseringens svåra konst. Därvid har bl. a. den
grafiska framställningen utnyttjats på ett synnerligen
skickligt sätt. Man fäster sig framför allt vid ett antal
resonanskurvor för modulerad och omodulerad växelström,
samt en serie frekvenskarakteristikor för olika högtalare,
vilka bättre än sidor av text klargöra problemen.
Sista hälften av boken innehåller en rad detaljerade
stationsbeskrivningar, omfattande såväl konstruktionen
som inställnings- och avstämningsprocedurerna vid ett
antal normala kommersiella fartygsstationer.
Förf. framhåller med rätta hur viktigt det är, att
radio-telegrafisten pä ett fartyg väl känner sin station och
förstår dess arbetssätt, så att han ej står handfallen i en
kritisk situation, då alla ombord sätta sitt hopp till hans
förmåga att komma i kontakt med yttervärlden. Det är
också glädjande, att en tidsenlig, vederhäftig och utförlig
lärobok på svenska språket omsider åter satts i händerna
pä dem som utbildas till detta ansvarsfulla värv.
Edy Velander.
Hochspannungstechnik. Von Dr-ing. Aknold Roth. J.
Springer, Berlin 1927. 534 sid. 437 fig. Pris M. 31: 50.
I företalet sätter förf. ifråga lämpligheten att nu, då vår
kunskap om de elektriska påkänningarnas och genomslagets
natur på många punkter ännu är svävande och ett intensivt
forskningsarbete å detta område pågår, sätta igång med ett
mer omfattande verk. Det må räknas förf. till förtjänst, att
han ej länge tvekat, att sprida närmare kännedom om de
åskådningar, som hittills endast mer sällan trängt utanför
specialisternas krets är i och för sig motiv nog.
Roths erfarenheter hänföra sig väsentligen till föregående
industriell verksamhet, kompletterad med omfattande
litteraturstudier, varom den imponerande förteckningen å
refererade arbeten i bokens slut bär vittne. Innehållet
bestämmes av följande huvudrubriker: det elektriska fältet, de
fasta isolationsmaterialen, oljan som konstruktionsmaterial,
luften under det elektriska fältets inverkan, olja i
kombination med fasta isolationsmaterial, luft i kombination med
fasta isolationsmaterial, elektromagnetiska
svängningsförlopp, fordringar å dielektrisk hållfasthet i praxis samt
provningsföreskrifter, anordningar för högspänningsprovning,
ljusbågen i luft och under olja, överströmsproblem i
högspänningsanläggningar, högspänningsanläggningar för
växelström, högspänningsanläggningar för likström.
Det ligger i sakens natur, att en uttömmande behandling
av dessa områden, inbegripet teorien för vågors
fortplantning efter ledningar och all härmed sammanhörande
elektricitetslära, kräver ett väsentligt större utrymme än bokens
omfång medgiver. Författaren har ordnat sitt stoff under
enkla och koncentrerade rubriker, och framställningen är
klar och lättfattlig. Texten är, i den mån det gäller nyare
rön och utredningar, ej sällan till väsentlig del refererande.
Förf. har bemödat sig att giva en allsidig framställning av
sitt ämne: mängden av material förbjuder härvid alla
avvikelser för odlande av personliga hobbies.
Specialintresse-rade finna kanske med beklagande, att framställningen av
vissa spörsmål slutar just där det roliga skulle väntas börja;
men ett närmare övervägande visar, att författarens
avba-lansering av ämnet i förhållande till innehållet i övrigt i
stort sett varit välgrundad. Här och där sticker praktikern
fram. Roth är tydligen ingen vän av teoretiserande på
överspänningsområdet, även om han pliktskyldigast i sin bok
levererat det kvantum teori, som höves för hävdande av den
aktning en modern elektroteknisk författare av andra bör
äga. Så skriver han t. e. "Det är påfallande, att
elektrotek-nikern vid störningar i första hand tillgriper resonansföre-
teelser och andra liknande högteoretiska förklaringar,
medan ångteknikern och turbiningenjören först se efter, om
någon konstruktionsdel varit för svag, om gjutfel förelegat
osv. De elektriska konstruktionsmaterialen kräva dock en
lika sakkunnig dimensionering och behandling vid
tillverkning och drift som järn och stål". Längre fram presenterar
han å sid. 473 klichén av en skruvnyckel med underskrift
"Det bästa överspänningsskyddet", vartill i texten påpekas,
hurusom bristfälliga förskruvningar i
högspänningsställ-verk oftare än man tror utgöra primärorsaken till vid
kortslutningar uppträdande lokal överhettning med metallgaser
och överslag till följd, vilka med orätt skrivits på
överspänningskontot.
Författarens material sträcker sig fram till år 1925, och
kan sålunda anses så modernt som skäligen kan begäras.
En del huvudsakligen senare bearbetade uppslag såsom
klydonografundersökningar å kraftledningar, hava endast
mycket kort omnämnts, och ur Norinders arbeten refereras
endast några tidigare rön. Sådant ligger nu i utvecklingens
natur. I allt väsentligt är emellertid Roths bok av stort
intresse som en orienterande handbok för praxis, vars värde
ytterligare förhöjes genom den omnämnda
litteraturförteckningen. J. K.
Elektrizitätszähler, Zähler-Prüfung und
Zähler-Eicheinrichtungen, von Joseph Schmidt, Betriebs-Oberinspektor des
städt. E. W. Nürnberg. 2 delar. 576 + 743 sidor. Dr Max
Jänecke Verlagsbuchhandlung. 192i5 o. 1927.
Bokens första del, som utkom år 1925, inledes med en
översikt över elektricitetsmätarnas konstruktiva utveckling
från Edisons elektrolytmätare av år 1881 och Arons
pendelmätare av år 1884 fram till de moderna mätarna. Av dessa
beskrivas i fortsättningen till konstruktion och utförande
praktiskt taget alla de större tyska mätarefirmornas alla
typer, först de grundläggande enkla typerna och sedan
specialutföranden för allehanda tariffer. Den andra delen av
boken, som utkommit 1927, behandlar först
massfabrikationen av mätaredetaljer och mätare samt därmed
sammanhängande kontroll och prov på material och halvfabrikat.
Därefter följer en redogörelse för de tyskspråkiga ländernas
lagar och förordningar om mätare och uppmätning av
elektrisk energi jämte några synpunkter på möjligheterna
att betygsätta mätare genom sammanställning i formler och
vridmoment, ankarvikt, egenförbrukning m. fi. data.
Återstående tre fjärdedelar av andra delen ägnas åt kontroll och
justering av mätare med särskilt utförlig beskrivning av
därtill erforderliga resp. vanligen använda
laboratorieinredningar, instrument och apparater, kopplingsschemata m. m.
Trots bokens omfång har föga utrymme tillmätts den
allmänna och kritiska behandlingen av mätarnas
konstruktion och egenskaper. Kritiken synes sålunda inskränka sig
till några sidor om mätarnas egenförbrukning och om
svårigheten att betygsätta mätarna med ledning av deras av
fabrikanterna garanterade data samt till författarens i
förordet till andra delen lämnade meddelande att "läsaren
förgäves får söka efter någon uppgift om de s. k.
Kleinabneh-mer-Einheitszähler, då författaren förnekar deras
existensberättigande". (Anm. vill härtill påpeka, att han förgäves
sökt ett omnämnande av spetsmätarna i deras enklaste
utförande, där det motverkande momentet åstadkommes vid
växelströmsmätare rent mekaniskt genom en konstant
motverkande fjäderkraft, vid likströmsmätare rent elektriskt
genom konstant försvagande av ankarströmmen medelst en
motkopplad strömkrets). Så mycket utförligare beskrivas
i stället alla övriga mätaretyper, kontrollutrustningar och
kontrollmetoder. Man tror sig nästan läsa en samling av
fabrikanternas egna beskrivningar, väl blandade om
varandra, och detta intryck förstärkes genom rikligt
förekommande bilder av mätare och mätaredetaljer, Schemata och
diagram, lånade direkt från firmabroschyrerna. Detta har
betr. diagram och Schemata medfört den olägenheten, att
framställningssättet växlar allt efter det fabrikat, som
tjänstgör som exempel. Diagrammen äro därtill utförda
med växlande rotationsriktning med eller utan uppgift om
denna.
Bokens första del ger en i det stora hela fullständig
framställning av den moderna tyska mätareteknikens ståndpunkt
