2 juni 1928
E LEKTROTEKNIK
105
översta delen av nyssnämnda fig. 3, har det utseende
som visas av omstående avbildning (fig. 4). Det
innehåller själva selektorn, enligt förut beskrivna
växelströms- (A. C.-) systemet, som över kondensator om
1,25 mfd och två symmetriskt anordnade
retardations-spolar, 0,25 ohm, är ansluten till linjen, Lx och L2.
Vidare finnes i samma skåp ringklockan, 8 ohm, som över
kontakter å selektorn, då denna frammatats till
ring-ställning, förenas ined det lokala klockbatteriet, B1—
B2. En speciell kontaktanordning på klockan, kopplad
i serie med en kondensator, 0,01 mfd, gör att en ton
höres på linjen till kontroll att ringningen gått riktigt
fram.
Här må i korthet erinras om selektorns sätt att
fungera. Selektorn, som är hermetiskt instängd i en
glaskupa till skydd mot damm, består av en polariserad
magnet med ankare, som medels hävstångsutväxling kan
påverka ett steghjul (se fig. 5) och kringvrida detta. Så
sker, då magneten påverkas av lämpliga
växelströmsimpulser av omkr. 8L/2 perioder i sekunden, men ej för
annat periodtal. Selektorn påverkas således ej av
vanlig telefoninduktors ström, ej heller av inducerad ström
från elektriskt drivna banor eller andra kraftledningar
med högre periodtal. På samma axel som steghjulet
finnes anbragt det s. k. code-hjulet, försett med små hål,
i vilka tre små code-pinnar äro fastskruvade i de hål,
som svara mot selektorns anropssignal. En
fjäderanordning, som passar mot codepinnarna, tjänar att, när
växelimpulser ej förekomma, kvarhålla codelijulet, under
förutsättning att en codepinne då befinner sig mitt för
fjädern. För det selektiva anropet användes alltid

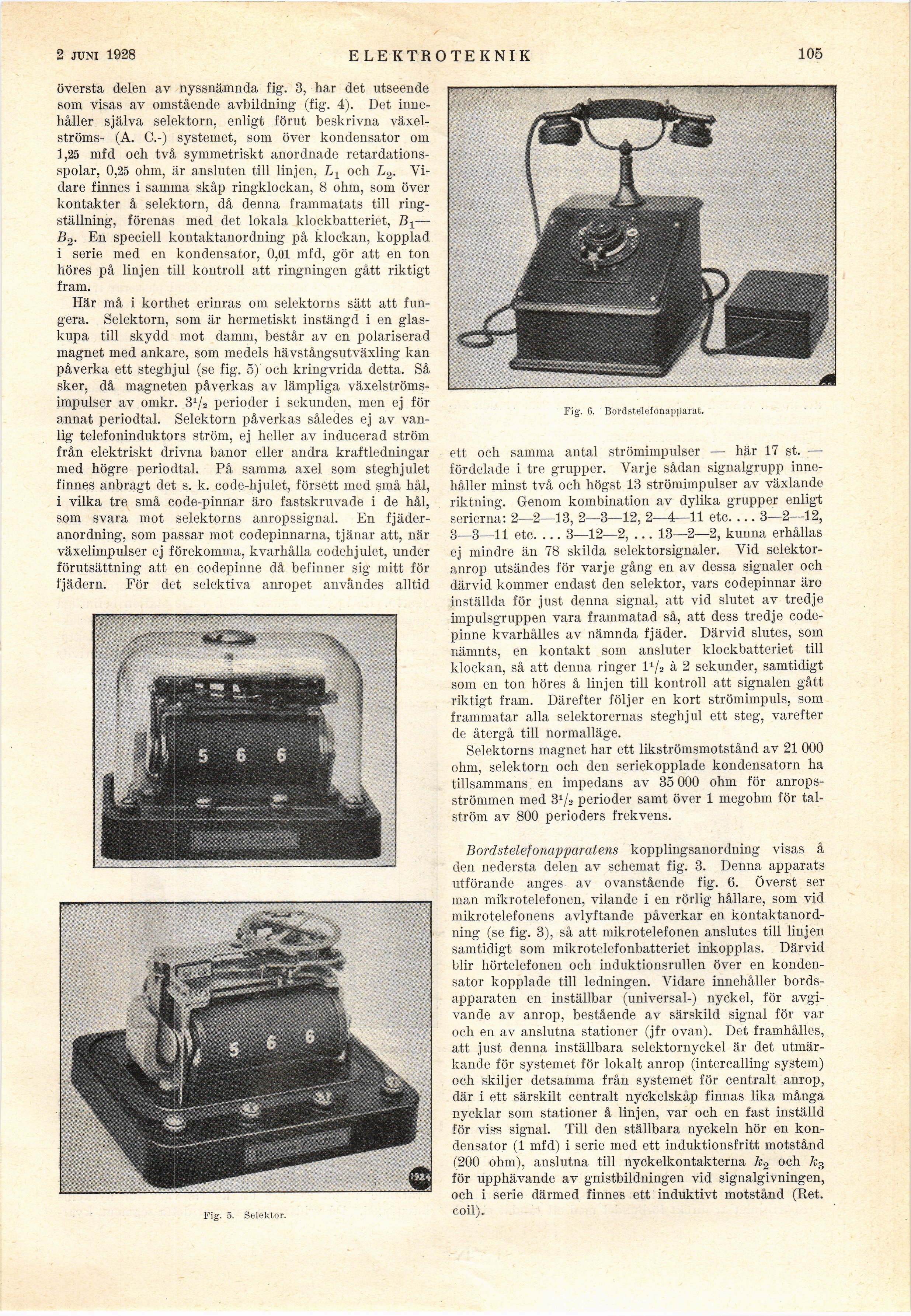

Fig. 5. Selektor.
Fig. 6. Bordstelefonapparat.
ett och samma antal strömimpulser — här 17 st. —
fördelade i tre grupper. Varje sådan signalgrupp
innehåller minst två och högst 13 strömimpulser av växlande
riktning. Genom kombination av dylika grupper enligt
serierna: 2—2—13, 2—3—12, 2—4—11 etc––3—2—12,
3—3—11 etc. ... 3—12—2, ... 13—2—2, kunna erhållas
ej mindre än 78 skilda selektorsignaler. Vid
selektor-anrop utsändes för varje gång en av dessa signaler och
därvid kommer endast den selektor, vars codepinnar äro
inställda för just denna signal, att vid slutet av tredje
impulsgruppen vara frammatad så, att dess tredje
codepinne kvarhålles av nämnda fjäder. Därvid slutes, som
nämnts, en kontakt som ansluter klockbatteriet till
klockan, så att denna ringer l1/2 à 2 sekunder, samtidigt
som en ton höres å linjen till kontroll att signalen gått
riktigt fram. Därefter följer en kort strömimpuls, som
frammatar alla selektorernas steghjul ett steg, varefter
de återgå till normalläge.
Selektorns magnet har ett likströmsmotstånd av 21 000
ohm, selektorn och den seriekopplade kondensatorn ha
tillsammans en impedans av 35 000 ohm för
anropsströmmen med 31/2 perioder samt över 1 megohm för
talström av 800 perioders frekvens.
Bordstelefonapparatens kopplingsanordning visas å
den nedersta delen av schemat fig. 3. Denna apparats
utförande anges av ovanstående fig. 6. Överst ser
man mikrotelefonen, vilande i en rörlig hållare, som vid
mikrotelefonens avlyftande påverkar en
kontaktanord-ning (se fig. 3), så att mikrotelefonen anslutes till linjen
samtidigt som inikrotelefonbatteriet inkopplas. Därvid
blir hörtelefonen och induktionsrullen över en
kondensator kopplade till ledningen. Vidare innehåller
bordsapparaten en inställbar (universal-) nyckel, för
avgivande av anrop, bestående av särskild signal för var
och en av anslutna stationer (jfr ovan). Det framhålles,
att just denna inställbara selektornyckel är det
utmärkande för systemet för lokalt anrop (intercalling system)
och skiljer detsamma från systemet för centralt anrop,
där i ett särskilt centralt nyckelskåp finnas lika många
nycklar som stationer å linjen, var och en fast inställd
för viss signal. Till den ställbara nyckeln hör en
kondensator (1 mfd) i serie med ett induktionsfritt motstånd
(200 ohm), anslutna till nyckelkontakterna k2 och k3
för upphävande av gnistbildningen vid signalgivningen,
och i serie därmed finnes ett induktivt motstånd (Ret,
coil).
