174
TEKNISK TIDSKRIFT
4 FeBR. 1928

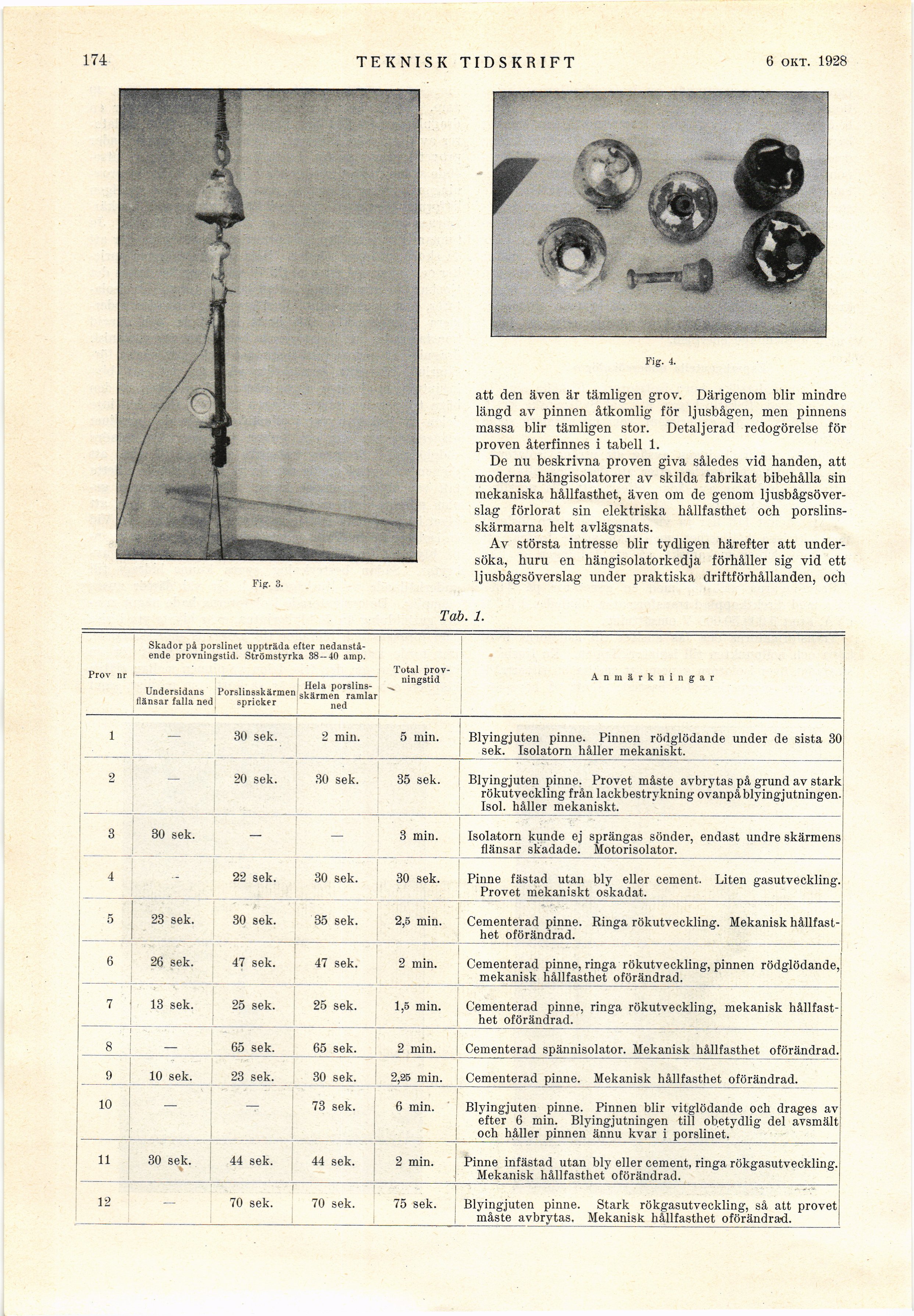

rig. 4.
att den även är tämligen grov. Därigenom blir mindre
längd av pinnen åtkomlig för ljusbågen, men pinnens
massa blir tämligen stor. Detaljerad redogörelse för
proven återfinnes i tabell 1.
De nu beskrivna proven giva således vid handen, att
moderna hängisolatorer av skilda fabrikat bibehålla sin
mekaniska hållfasthet, även om de genom
ljusbågsöver-slag förlorat sin elektriska hållfasthet och
porslinsskärmarna helt avlägsnats.
Av största intresse blir tydligen härefter att
undersöka, huru en hängisolatorkedja förhåller sig vid ett
ljusbågsöverslag under praktiska driftförhållanden, och
Tab. 1.
Prov nr Skador på porslinet uppträda efter
nedanstående prövningstid. Strömstyrka 38-40 amp. Total
provningstid ! ■ Anmärkningar
Undersidans flänsar falla ned Porslinsskärmen spricker Hela
porslins-skärmen ramlar ned
1 — 30 sek. 2 min. 5 min. Blyingjuten pinne. Pinnen rödglödande under de sista 30 sek. Isolatorn håller mekaniskt.
2 20 sek. 30 sek. 35 sek. ’ " Blyingjuten pinne. Provet måste avbrytas på grund av stark rökutveckling från lackbestrykning ovanpå blyingjutningen. Isol. håller mekaniskt.
3 30 sek. — — 3 min. Isolatorn kunde ej sprängas sönder, endast undre skärmens flänsar skadade. Motorisolator.
4 ... 22 sek. 30 sek. 30 sek. Pinne fästad utan bly eller cement. Liten gasutveckling. Provet mekaniskt oskadat.
5 i 23 sek. 30 sek. 35 sek. 2,5 min. Cementerad pinne. Ringa rökutveckling. Mekanisk
hållfasthet oförändrad.
6 26 sek. 47 sek. 47 sek. 2 min. i Cementerad pinne, ringa rökutveckling, pinnen rödglödande, mekanisk hållfasthet oförändrad.
7 13 sek. 25 sek. 25 sek. 1,5 min. Cementerad pinne, ringa rökutveckling, mekanisk
hållfasthet oförändrad.
8 — 65 sek. 65 sek. 2 min. Cementerad spännisolator. Mekanisk hållfasthet oförändrad.
9 10 sek. 23 sek. 30 sek. 2,25 min. Cementerad pinne. Mekanisk hållfasthet oförändrad.
10 — — 73 sek. 6 min. Blyingjuten pinne. Pinnen blir vitglödande och drages av efter 6 min. Blyingjutningen till obetydlig del avsmält1 och håller pinnen ännu kvar i porslinet.
11 1 30 sek. 44 sek. 44 sek. 2 min. Pinne infästad utan bly eller cement, ringa rökgasutveckling. Mekanisk hållfasthet oförändrad.
12 — 70 sek. 70 sek. 75 sek. Blyingjuten pinne. Stark rökgasutveckling, så att provet måste avbrytas. Mekanisk hållfasthet oförändrad.
