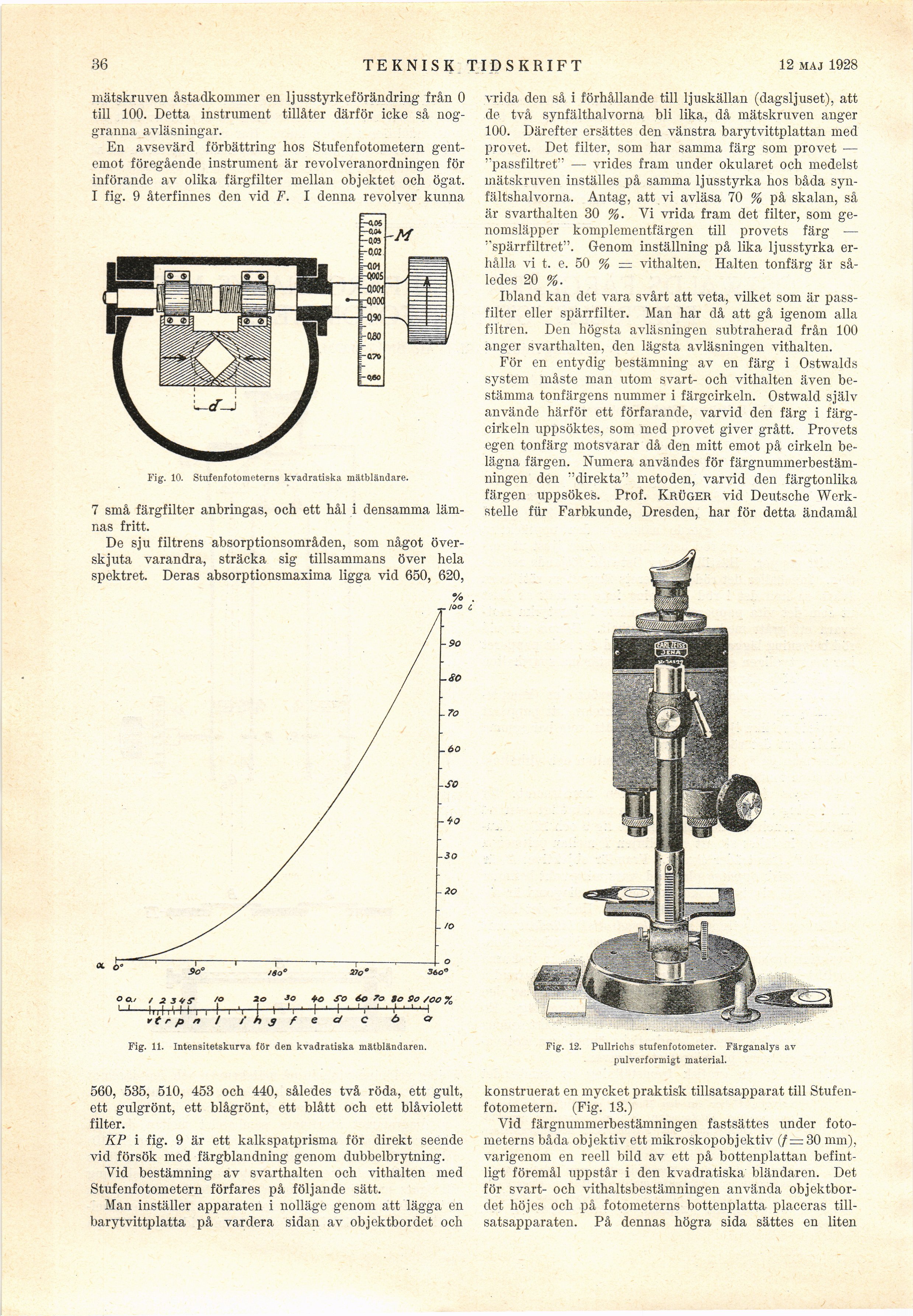

•36
teknisk tidskrift
14 april 1928
mätskruven åstadkommer en ljusstyrkeförändring från 0
till 100. Detta instrument tillåter därför icke så
noggranna avläsningar.
En avsevärd förbättring hos Stufenfotometern
gentemot föregående instrument är revolveranordningen för
införande av olika färgfilter mellan objektet och ögat.
I fig. 9 återfinnes den vid F. I denna revolver kunna
him
Fig. 10. Stufenfotometerns kvadratiska mätbländare.
7 små färgfilter anbringas, och ett hål i densamma
lämnas fritt.
De sju filtrens absorptionsområden, som något
överskjuta varandra, sträcka sig tillsammans över hela
spektret. Deras absorptionsmaxima ligga vid 650, 620,
% .
° / 2. 3 "> 20 Jo SO Ao 7o to So /oo %
^-In|i’. Ill i I i ’i 1 I ’i ’ I ’ I ’ ’i1 1 1 1 ’ ’ ’
r t r p n / / h 3 f e d C à> o
Fig. 11. Intensitetsknrva för den kvadratiska mätbländaren.
vrida den så i förhållande till ljuskällan (dagsljuset), att
de två synfälthalvorna bli lika, då mätskruven anger
100. Därefter ersättes den vänstra barytvittplattan med
provet. Det filter, som har samma färg som provet —
"passfiltret" — vrides fram under okularet och medelst
mätskruven inställes på samma ljusstyrka hos båda
synfältshalvorna. Antag, att vi avläsa 70 % på skalan, så
är svarthalten 30 %. Yi vrida fram det filter, som
genomsläpper komplementfärgen till provets färg —
"spärrfiltret". Genom inställning på lika ljusstyrka
erhålla vi t. e. 50 % = vithalten. Halten tonfärg är
således 20 %.
Ibland kan det vara svårt att veta, vilket som är
passfilter eller spärrfilter. Man har då att gå igenom alla
filtren. Den högsta avläsningen subtraherad från 100
anger svarthalten, den lägsta avläsningen vithalten.
För en entydig bestämning av en färg i Ostwalds
system måste man utom svart- och vithalten även
bestämma tonfärgens nummer i färgcirkeln. Ostwald själv
använde härför ett förfarande, varvid den färg i
färgcirkeln uppsöktes, som med provet giver grått. Provets
egen tonfärg motsvarar då den mitt emot på cirkeln
belägna färgen. Numera användes för
färgnummerbestäm-ningen den "direkta" metoden, varvid den färgtonlika
färgen uppsökes. Prof. Krüger vid Deutsche
Werk-stelle für Farbkunde, Dresden, har för detta ändamål
Fig. 12. Pullrichs stufenfotometer. Färganalys av
pulverformigt material.
560, 535, 510, 453 och 440, således två röda, ett gult,
ett gulgrönt, ett blågrönt, ett blått och ett blåviolett
filter.
KP i fig. 9 är ett kalkspatprisma för direkt seende
vid försök med färgblandning genom dubbelbrytning.
Yid bestämning av svarthalten och vithalten med
Stufenfotometern förfares på följande sätt.
Man inställer apparaten i nolläge genom att lägga en
barytvittplatta på vardera sidan av objektbordet och
konstruerat en mycket praktisk tillsatsapparat till
Stufenfotometern. (Fig. 13.)
Yid färgnummerbestämningen fastsättes under
fotometerns båda objektiv ett mikroskopobjektiv (/= 30 mm),
varigenom en reell bild av ett på bottenplattan
befintligt föremål uppstår i den kvadratiska bländaren. Det
för svart- och vithaltsbestämningen använda
objektbor-clet höjes och på fotometerns bottenplatta placeras
tillsatsapparaten. På dennas högra sida sättes en liten
