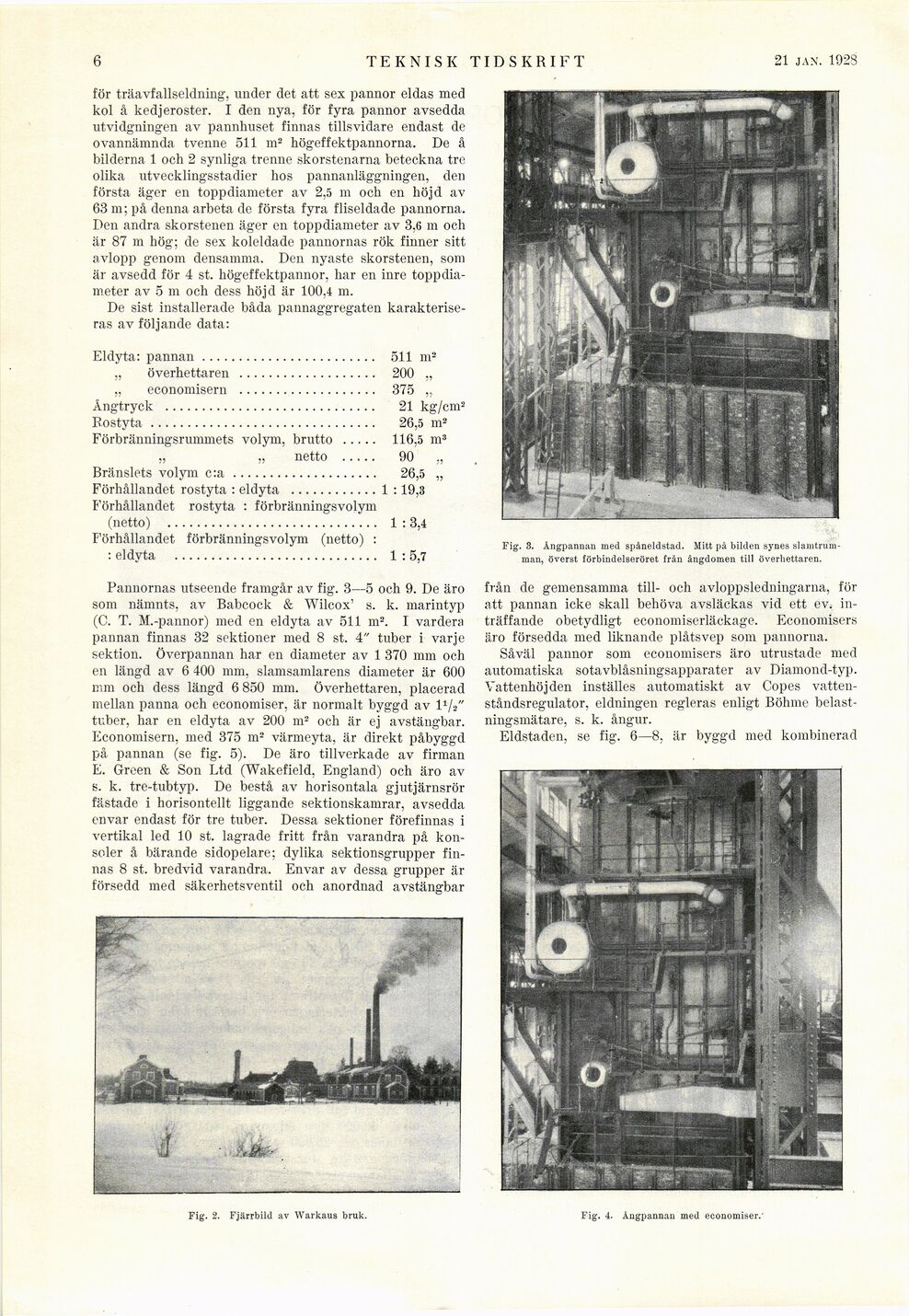

TEKNISK TIDSKRIFT
21 jan. 1928
för träavfallseldning, under det att sex pannor eldas med
kol å kedjeroster. I den nya, för fyra pannor avsedda
utvidgningen av pannhuset finnas tillsvidare endast de
ovannämnda tvenne 511 m2 högeffektpannorna. De å
bilderna 1 och 2 synliga trenne skorstenarna beteckna tre
olika utvecklingsstadier hos pannanläggningen, den
första äger en toppdiameter av 2,5 m och en höjd av
63 m; på denna arbeta de första fyra fliseldade pannorna.
Den andra skorstenen äger en toppdiameter av 3,6 m och
är 87 m hög; de sex koleldade pannornas rök finner sitt
avlopp genom densamma. Den nyaste skorstenen, som
är avsedd för 4 st. högeffektpannor, har en inre
toppdiameter av 5 m och dess höjd är 100,4 m.
De sist installerade båda pannaggregaten
karakteriseras av följande data:
Eldyta: pannan................................................511 m2
„ överhettaren ......................................200 „
„ economisern ......................................375 „
Ångtryck ..........................................................21 kg/cm2
Rostyta..............................................................26,5 m2
Förbränningsrummets volym, brutto ..........116,5 m3
„ „ netto ..........90 „
Bränslets volym c:a ........................................26,5 „
Förhållandet rostyta : eldyta ............1 :19,3
Förhållandet rostyta : förbränningsvolym
(netto) .........................."... 1 : 3,4
Förhållandet förbränningsvolym (netto) :
: eldvta ........................................................1 : 5,7
Fig. 3. Ångpannan med spåneldstad. Mitt på bilden synes
slamtrum-man, överst förbindelseröret från ångdomen till överhettaren.
Pannornas utseende framgår av fig. 3—5 och 9. De äro
som nämnts, av Babcock & Wilcox’ s. k. marintyp
(C. T. M.-pannor) med en eldyta av 511 m2. I vardera
pannan finnas 32 sektioner med 8 st. 4" tuber i varje
sektion. Överpannan har en diameter av 1 370 mm och
en längd av 6 400 mm, slamsamlarens diameter är 600
mm och dess längd 6 850 mm. Överhettaren, placerad
mellan panna och economiser, är normalt byggd av l1^"
tuber, har en eldyta av 200 m2 och är ej avstäugbar.
Economisern, med 375 m2 värmeyta, är direkt påbyggd
på pannan (se fig. 5). De äro tillverkade av firman
E. Green & Son Ltd (Wakefield, England) och äro av
s. k. tre-tubtyp. De bestå av horisontala gjutjärnsrör
fästade i horisontellt liggande sektionskamrar, avsedda
envar endast för tre tuber. Dessa sektioner förefinnas i
vertikal led 10 st. lagrade fritt från varandra på
konsoler å bärande sidopelare; dylika sektionsgrupper
finnas 8 st. bredvid varandra. Envar av dessa grupper är
försedd med säkerhetsventil och anordnad avstängbar
från de gemensamma till- och avloppsledningarna, för
att pannan icke skall behöva avsläckas vid ett ev.
inträffande obetydligt economiserläckage. Economisers
äro försedda med liknande plåtsvep som pannorna.
Såväl pannor som economisers äro utrustade med
automatiska sotavblåsningsapparater av Diamond-typ.
Vattenhöjden inställes automatiskt av Copes
vattenståndsregulator, eldningen regleras enligt Böhme
belastningsmätare, s. k. ångur.
Eldstaden, se fig. 6—8, är byggd med kombinerad
Fig. 2. Fjärrbild av Warkaus bruk. Fig. 4. Ångpannan med economiser.’
