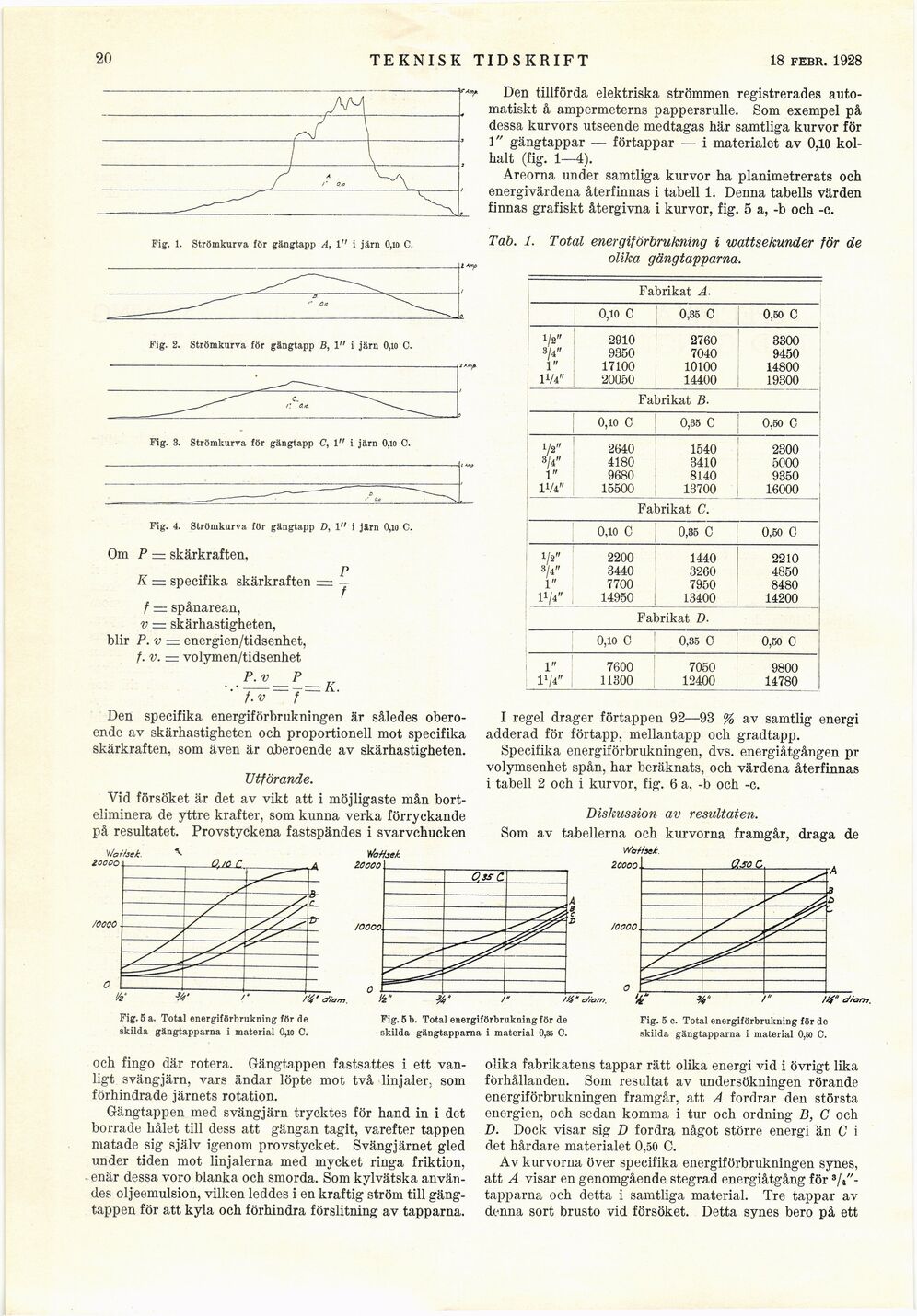

20
TEKNISK TIDSKRIFT
18 febr. 1928
Fig. 1. Strömkurva för gängtapp A, 1" i järn 0,10 C.
Fig. 2. Strömkurva för gängtapp B, 1" i järn 0,10 C.
Fig. 3. Strömkurva för gängtapp C, 1" i järn 0,lo O.
Fig. 4. Strömkurva för gängtapp D, 1" i järn 0,io C.
Om P — skärkraften,
K = specifika skärkraften
P
1
f = spånarean,
v = skärhastigheten,
blir P. v = energien/tidsenhet,
f. v. = volymen/tidsenhet
■ Tv~~J~
Den specifika energiförbrukningen är således
oberoende av skärhastigheten och proportionell mot specifika
skärkraften, som även är oberoende av skärhastigheten.
Utförande.
Vid försöket är det av vikt att i möjligaste mån
borteliminera de yttre krafter, som kunna verka förryckande
på resultatet. Provstyckena fastspändes i svarvchucken
Wot/set.
iooooi
Den tillförda elektriska strömmen registrerades
automatiskt å ampermeterns pappersrulle. Som exempel på
dessa kurvors utseende medtagas här samtliga kurvor för
1" gängtappar — förtappar — i materialet av 0,10
kolhalt (fig. 1—4).
Areorna under samtliga kurvor ha planimetrerats och
energivärdena återfinnas i tabell 1. Denna tabells värden
finnas grafiskt återgivna i kurvor, fig. 5 a, -b och -c.
Tab. 1. Total energiförbrukning i wattsekunder för de
olika gängtapparna.
Fabrikat A.
0,io O 0,35 C i 0,50 C
i/2" 2910 1 2760 1 3300
8/4" 9350 7040 9450
1" 17100 10100 14800
1V41’ 20050___14400 19300
Fabrikat B.
0,10 C 0,35 C ! 0,50 c
_|_;_j_’ __]_.
1/2" ! 2640 1540 2300
3/4" 4180 3410 5000
1" 9680 8140 9350
174" 15500 13700 j_ 16000
Fabrikat C.
0,10 C 0,35 C 0,50 O
1/2" I 2200 1440 2210
3/4" 3440 3260 4850
1" 7700 7950 8480
11/4" 14950 I 13400 14200
Fabrikat D.
0,10 C ! 0,35 C ! 0,50 C
1" 7600 7050 9800
F/4" 11300 12400 14780
I regel drager förtappen 92—93 % av samtlig energi
adderad för förtapp, mellantapp och gradtapp.
Specifika energiförbrukningen, dvs. energiåtgången pr
volymsenhet spån, har beräknats, och värdena återfinnas
i tabell 2 och i kurvor, fig. 6 a, -b och -c.
Diskussion av resultaten.
Som av tabellerna och kurvorna framgår, draga de
/oooo
H’
i’4’ diam.
W diam.
Fig. 5 a. Total energiförbrukning för de
skilda gängtapparna i material 0,10 C.
Fig. 5 b. Total energiförbrukning för de
skilda gängtapparna i material 0,35 C.
Fig. 5 c. Total energiförbrukning för de
skilda gängtapparna i material 0,50 C.
och fingo där rotera. Gängtappen fastsattes i ett
vanligt svängjärn, vars ändar löpte mot två linjaler, som
förhindrade järnets rotation.
Gängtappen med svängjärn trycktes för hand in i det
borrade hålet till dess att gängan tagit, varefter tappen
matade sig själv igenom provstycket. Svängjärnet gled
under tiden mot linjalerna med mycket ringa friktion,
■ enär dessa voro blanka och smorda. Som kylvätska
användes oljeemulsion, vilken leddes i en kraftig ström till
gängtappen för att kyla och förhindra förslitning av tapparna.
olika fabrikatens tappar rätt olika energi vid i övrigt lika
förhållanden. Som resultat av undersökningen rörande
energiförbrukningen framgår, att A fordrar den största
energien, och sedan komma i tur och ordning B, C och
D. Dock visar sig D fordra något större energi än C i
det hårdare materialet 0,50 C.
Av kurvorna över specifika energiförbrukningen synes,
att A visar en genomgående stegrad energiåtgång för
3/4"-tapparna och detta i samtliga material. Tre tappar av
denna sort brusto vid försöket. Detta synes bero på ett
