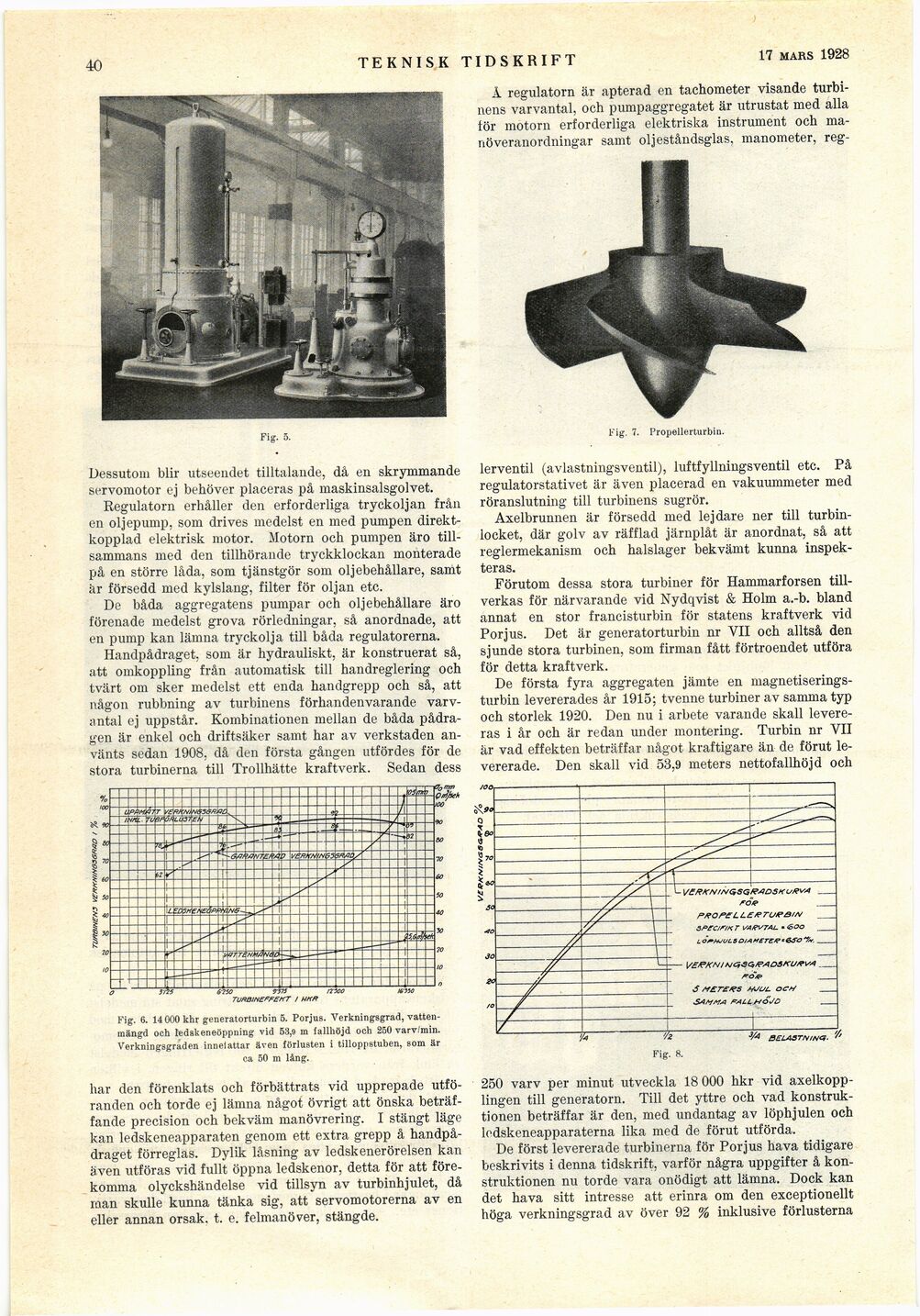

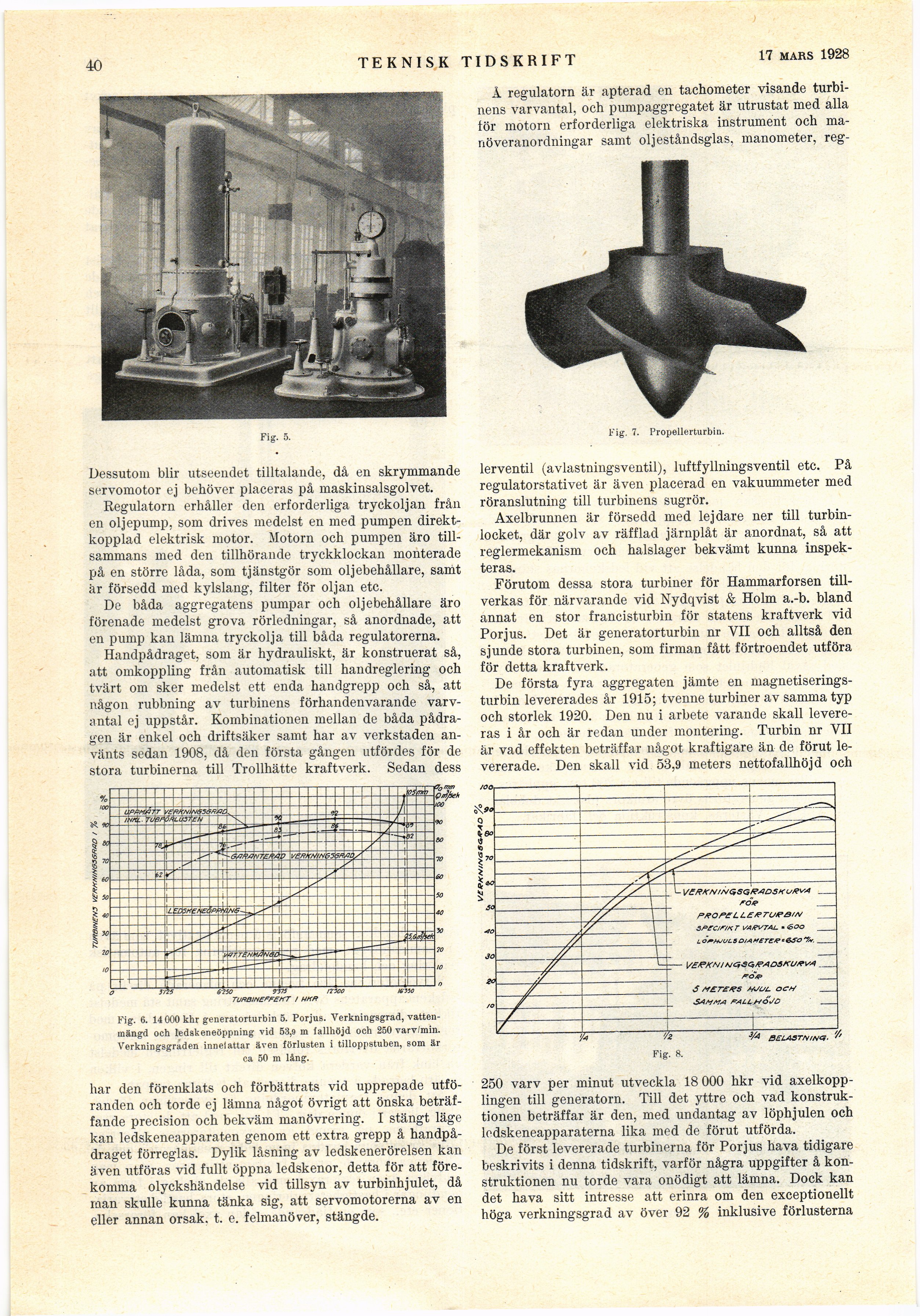

40
TEKNISK TIDSKRIFT
18 FEBR. 1928
Fig. 5.
Dessutom blir utseendet tilltalande, då en skrymmande
Servomotor ej behöver placeras på maskinsalsgolvet.
Regulatorn erhåller den erforderliga tryckoljan från
en oljepump, som drives medelst en med pumpen
direktkopplad elektrisk motor. Motorn och pumpen äro
tillsammans med den tillhörande tryckklockan monterade
på en större låda, som tjänstgör som oljebehållare, samt
är försedd med kylslang, filter för oljan etc.
De båda aggregatens pumpar och oljebehållare äro
förenade medelst grova rörledningar, så anordnade, att
en pump kan lämna tryckolja till båda regulatorerna.
Handpådraget, som är hydrauliskt, är konstruerat så,
att omkoppling från automatisk till handreglering och
tvärt om sker medelst ett enda handgrepp och så, att
någon rubbning av turbinens förhandenvarande
varvantal ej uppstår. Kombinationen mellan de båda
pådragen är enkel och driftsäker samt har av verkstaden
använts sedan 1908, då den första gången utfördes för de
stora turbinerna till Trollhätte kraftverk. Sedan dess
Fig. 6. 14 000khr generatorturbin 5. Porjus. Verkningsgrad,
vattenmängd och ledakeneöppning vid 53,9 m fallhöjd och 250 varv/min.
Verkningsgraden innefattar även förlusten i tilloppstuben, som är
ca 50 m lång.
har den förenklats och förbättrats vid upprepade
utföranden och torde ej lämna något övrigt att önska
beträffande precision och bekväm manövrering. I stängt läge
kan ledskeneapparaten genom ett extra grepp å
handpådraget förreglas. Dylik låsning av ledskenerörelsen kan
även utföras vid fullt öppna ledskenor, detta för att
förekomma olyckshändelse vid tillsyn av turbinhjulet, då
man skulle kunna tänka sig, att servomotorerna av en
eller annan orsak. t. e. felmanöver, stängde.
Å regulatorn är apterad en tachometer visande
turbinens varvantal, och pumpaggregatet är utrustat med alla
för motorn erforderliga elektriska instrument och
manöveranordningar samt oljeståndsglas, manometer, reg-
Fig. 7. Propellerturbin.
lerventil (avlastningsventil), luftfyllningsventil etc. På
regulatorstativet är även placerad en vakuummeter med
röranslutning till turbinens sugrör.
Axelbrunnen är försedd med lejdare ner till
turbin-locket, där golv av räfflad järnplåt är anordnat, så att
reglermekanism och halslager bekvämt kunna
inspekteras.
Förutom dessa stora turbiner för Hammarforsen
tillverkas för närvarande vid Nydqvist & Holm a.-b. bland
annat en stor francisturbin för statens kraftverk vid
Porjus. Det är generatorturbin nr VII och alltså den
sjunde stora turbinen, som firman fått förtroendet utföra
för detta kraftverk.
De första fyra aggregaten jämte en
magnetiserings-turbin levererades år 1915; tvenne turbiner av samma typ
och storlek 1920. Den nu i arbete varande skall
levereras i år och är redan under montering. Turbin nr VII
är vad effekten beträffar något kraftigare än de förut
levererade. Den skall vid 53,9 meters nettofallhöjd och
250 varv per minut utveckla 18 000 hkr vid
axelkopplingen till generatorn. Till det yttre och vad
konstruktionen beträffar är den, med undantag av löphjulen och
ledskeneapparaterna lika med de förut utförda.
De först levererade turbinerna för Porjus hava tidigare
beskrivits i denna tidskrift, varför några uppgifter å
konstruktionen nu torde vara onödigt att lämna. Dock kan
det hava sitt intresse att erinra om den exceptionellt
höga verkningsgrad av över 92 % inklusive förlusterna
