20 okt. 1923
MEKANIK
137

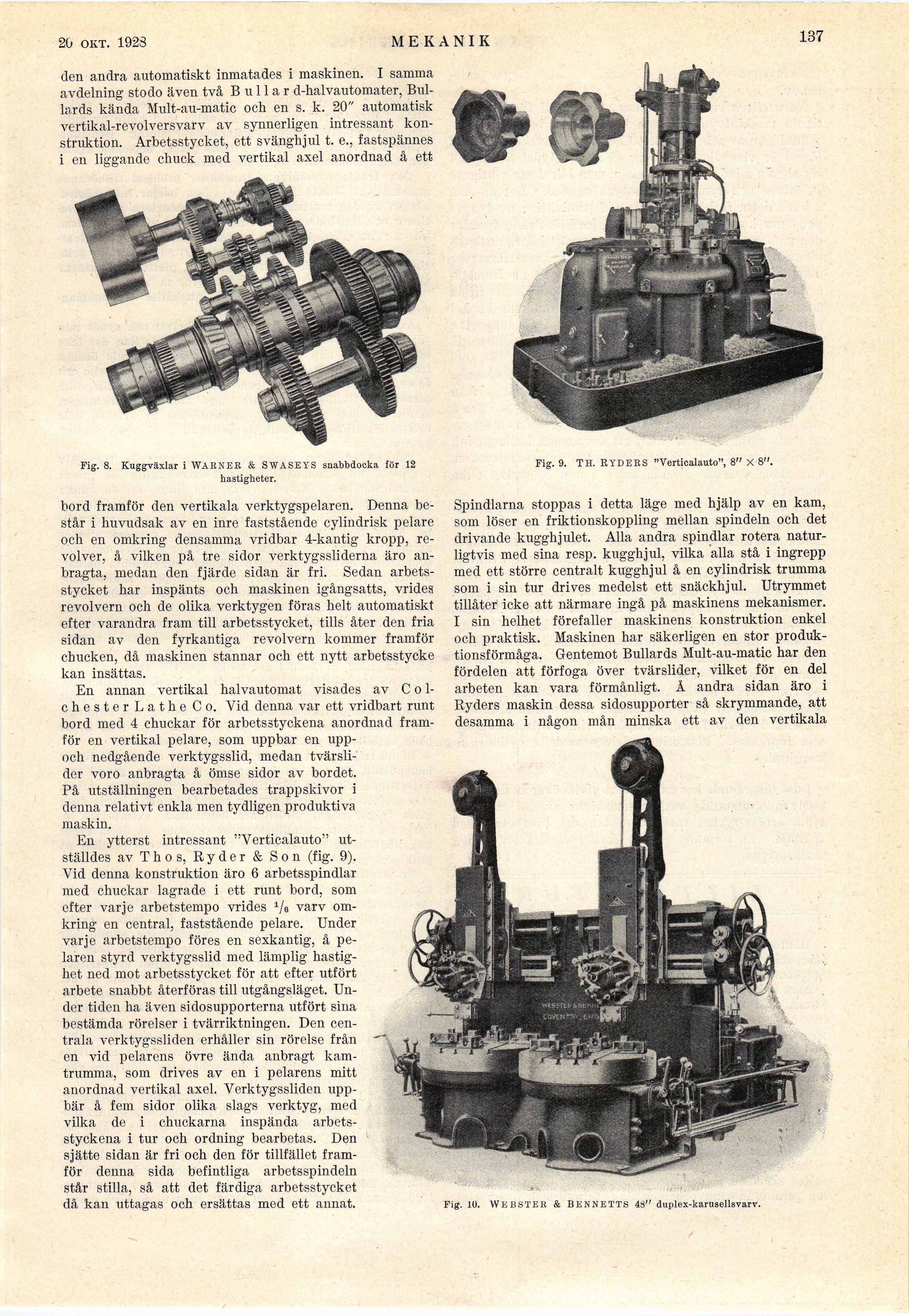

Fig. 9. TH. RYDEKS "Vertiealauto", 8" X 8".
den andra automatiskt inmatades i maskinen. I samma
avdelning stodo även två Bullar d-halvautomater,
Billiards kända Mult-au-matic och en s. k. 20" automatisk
vertikal-revolversvarv av synnerligen intressant
konstruktion. Arbetsstycket, ett svänghjul t. e., fastspännes
i en liggande chuck med vertikal axel anordnad å ett
Fig. 8. Kuggväxlar i WAENER & SWASEYS snabbdocka lör 12
hastigheter.
bord framför den vertikala verktygspelaren. Denna
består i huvudsak av en inre faststående cylindrisk pelare
och en omkring densamma vridbar 4-kantig kropp,
revolver, å vilken på tre sidor verktygssliderna äro
anbragta, medan den fjärde sidan är fri. Sedan
arbetsstycket har inspänts och maskinen igångsatts, vrides
revolvern och de olika verktygen föras helt automatiskt
efter varandra fram till arbetsstycket, tills åter den fria
sidan av den fyrkantiga revolvern kommer framför
chucken, då maskinen stannar och ett nytt arbetsstycke
kan insättas.
En annan vertikal halvautomat visades av
Colchester Lathe Co. Vid denna var ett vridbart runt
bord med 4 chuckar för arbetsstyckena anordnad
framför en vertikal pelare, som uppbar en
upp-och nedgående verktygsslid, medan
tvärslider voro anbragta å ömse sidor av bordet.
På utställningen bearbetades trappskivor i
denna relativt enkla men tydligen produktiva
maskin.
En ytterst intressant "Vertiealauto"
utställdes av Thos, Ryder & Son (fig. 9).
Vid denna konstruktion äro 6 arbetsspindlar
med chuckar lagrade i ett runt bord, som
efter varje arbetstempo vrides 1/e varv
omkring en central, faststående pelare. Under
varje arbetstempo föres en sexkantig, å
pelaren styrd verktygsslid med lämplig
hastighet ned mot arbetsstycket för att efter utfört
arbete snabbt återföras till utgångsläget.
Under tiden ha även sidosupporterna utfört sina
bestämda rörelser i tvärriktningen. Den
centrala verktygssliden erhåller sin rörelse från
en vid pelarens övre ända anbragt
kamtrumma, som drives av en i pelarens mitt
anordnad vertikal axel. Verktygssliden
uppbär å fem sidor olika slags verktyg, med
vilka de i chuckarna inspända
arbetsstyckena i tur och ordning bearbetas. Den
sjätte sidan är fri och den för tillfället
framför denna sida befintliga arbetsspindeln
st.år stilla, så att det färdiga arbetsstycket
då kan uttagas och ersättas med ett annat. Fig. 10. websteb & bennetts 4s" dupiex-karnseiisvarv.
Spindlarna stoppas i detta läge med hjälp av en kam,
som löser en friktionskoppling mellan spindeln och det
drivande kugghjulet. Alla andra spindlar rotera
naturligtvis med sina resp. kugghjul, vilka alla stå i ingrepp
med ett större centralt kugghjul å en cylindrisk trumma
som i sin tur drives medelst ett snäckhjul. Utrymmet
tillåter’ icke att närmare ingå på maskinens mekanismer.
I sin helhet förefaller maskinens konstruktion enkel
och praktisk. Maskinen har säkerligen en stor
produktionsförmåga. Gentemot Bullards Mult-au-matic har den
fördelen att förfoga över tvärslider, vilket för en del
arbeten kan vara förmånligt. Å andra sidan äro i
Ryders maskin dessa sidosupporter så skrymmande, att
desamma i någon mån minska ett av den vertikala
