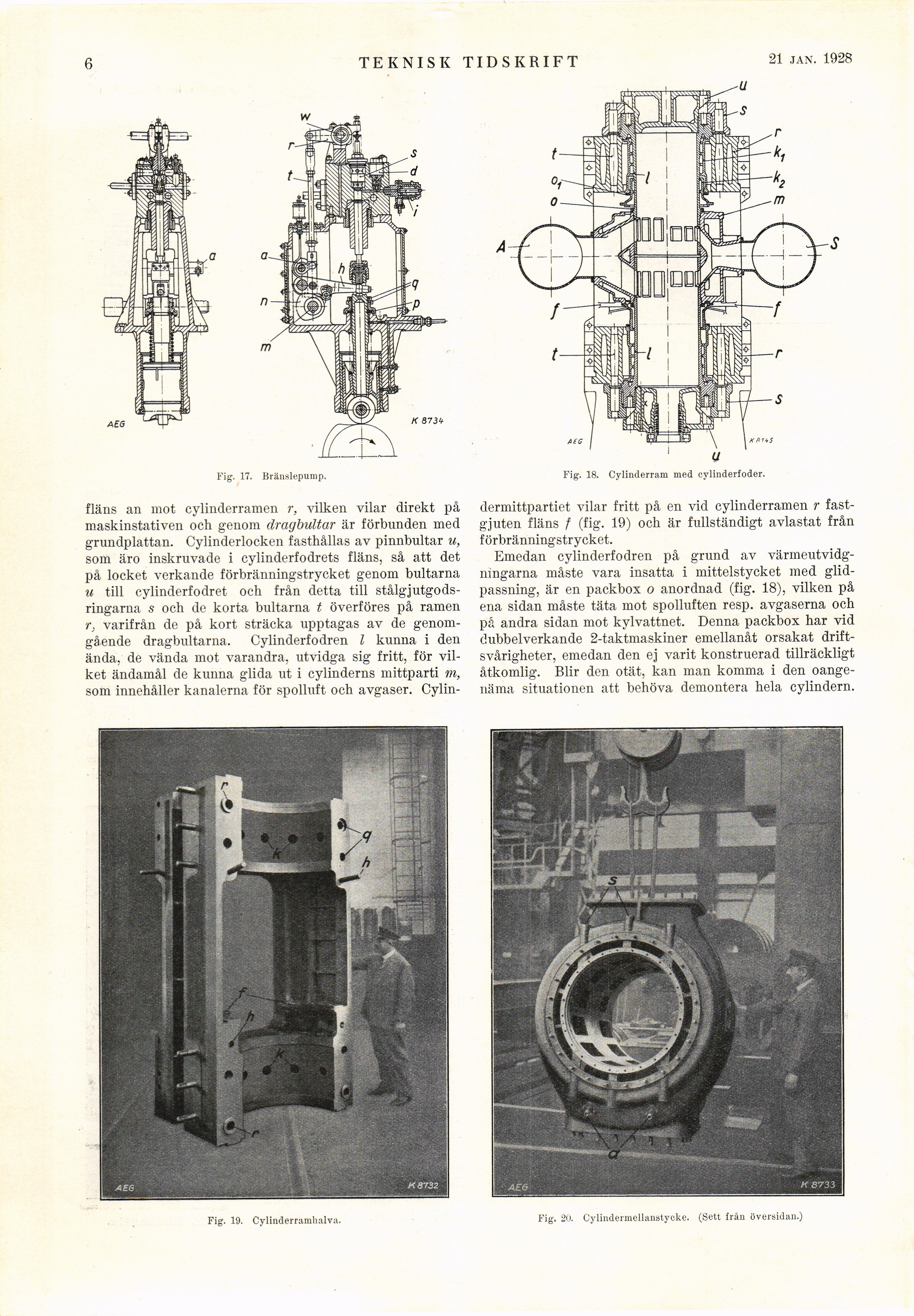

Fig. 17. Bränslepump.
fläns an mot cylinderramen r, vilken vilar direkt på
maskinstativen och genom dragbultar är förbunden med
grundplattan. Cylinderlocken fasthållas av pinnbultar u,
som äro inskruvade i cylinderfodrets fläns, så att det
på locket verkande förbränningstrycket genom bultarna
u till cylinderfodret och från detta till
stålgjutgods-ringarna s och de korta bultarna t överföres på ramen
r, varifrån de på kort sträcka upptagas av de
genomgående dragbultarna. Cylinderfodren l kunna i den
ända, de vända mot varandra, utvidga sig fritt, för
vilket ändamål de kunna glida ut i cylinderns mittparti m,
som innehåller kanalerna för spolluft och avgaser. Cylin-
dermittpartiet vilar fritt på en vid cylinderramen r
fast-gjuten fläns / (fig. 19) och är fullständigt avlastat från
förbränningstrycket.
Emedan cylinderfodren på grund av
värmeutvidgningarna måste vara insatta i mittelstycket med
glidpassning, är en packbox o anordnad (fig. 18), vilken på
ena sidan måste täta mot spolluften resp. avgaserna och
på andra sidan mot kylvattnet. Denna packbox har vid
dubbelverkande 2-taktmaskiner emellanåt orsakat
driftsvårigheter, emedan den ej varit konstruerad tillräckligt
åtkomlig. Blir den otät, kan man komma i den
oangenäma situationen att behöva demontera hela cylindern.
Fig. 18. Cylinderram med cylinderfoder.
Fig. 20. Cylindermeilanstycke. (Sett Irån översidan.)
Fig. 19. Cylinderramhalva.
