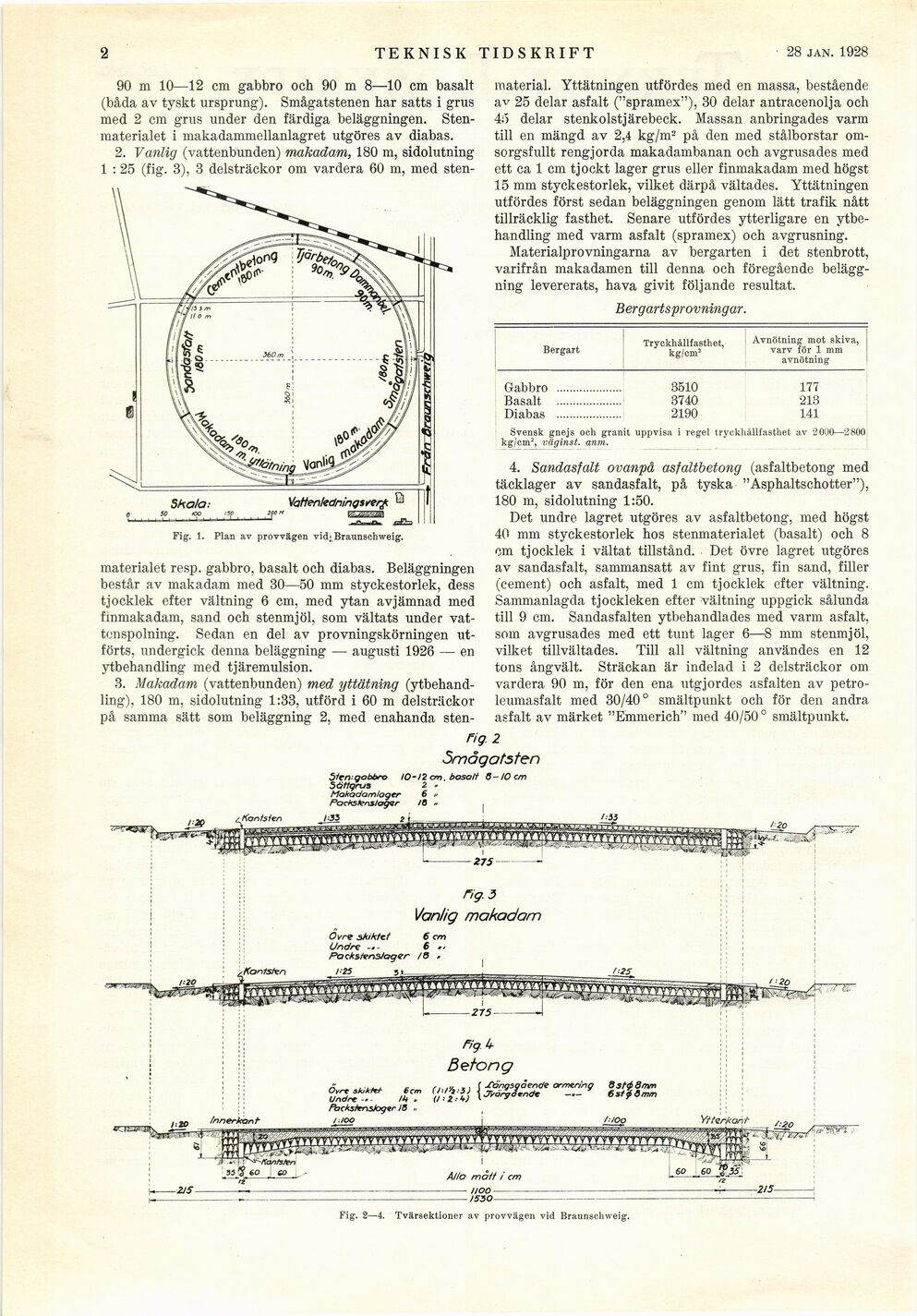

•2

TEKNISK TIDSKRIFT

25 febr. 1928

90 m 10—12 cm gabbro och 90 m 8—10 cm basalt
(båda av tyskt ursprung). Smågatstenen har satts i grus
med 2 cm grus under den färdiga beläggningen.
Stenmaterialet i makadammellanlagret utgöres av diabas.

2. Vanlig (vattenbunden) makadam, 180 m, sidolutning
1 : 25 (fig. 3), 3 delsträckor om vardera 60 m, med sten-

material. Yttätningen utfördes med en massa, bestående
av 25 delar asfalt ("spramex"), 30 delar antracenolja och
45 delar stenkolstjärebeck. Massan anbringades varm
till en mängd av 2,4 kg/m2 på den med stålborstar
omsorgsfullt rengjorda makadambanan och avgrusades med
ett ca 1 cm tjockt lager grus eller finmakadam med högst
15 mm styckestorlek, vilket därpå vältades. Yttätningen
utfördes först sedan beläggningen genom lätt trafik nått
tillräcklig fasthet. Senare utfördes ytterligare en
ytbehandling med varm asfalt (spramex) och avgrusning.

Materialprovningarna av bergarten i det stenbrott,
varifrån makadamen till denna och föregående
beläggning levererats, hava givit följande resultat.

Bergartsprovningar.

Bergart Tryckhållfasthet, kg/cm2 i Avnötning mot skiva, varv för 1 mm avnötning
Gabbro .................... 3510 177
Basalt .................... 3740 •213
Diabas .................... 2190 141
Svensk gnejs och granit uppvisa i regel tryckhållfasthet av 2000—2800
kg/cm2, väginst. anm.

materialet resp. gabbro, basalt och diabas. Beläggningen
består av makadam med 30—50 mm styckestorlek, dess
tjocklek efter vältning 6 cm, med ytan avjämnad med
finmakadam, sand och stenmjöl, som vältats under
vattenspolning. Sedan en del av provningskörningen
utförts, undergick denna beläggning — augusti 1926 — en
ytbehandling med tjäremulsion.

3. Makadam (vattenbunden) med yttätning
(ytbehandling), 180 m, sidolutning 1:33, utförd i 60 m delsträckor
på samma sätt som beläggning 2, med enahanda sten-

4. Sandasfalt ovanpå asfaltbetong (asfaltbetong med
täcklager av sandasfalt, på tyska "Asphaltschotter"),
180 m, sidolutning 1:50.

Det undre lagret utgöres av asfaltbetong, med högst
40 mm styckestorlek hos stenmaterialet (basalt) och 8
cm tjocklek i vältat tillstånd. Det övre lagret utgöres
av sandasfalt, sammansatt av fint grus, fin sand, filier
(cement) och asfalt, med 1 cm tjocklek efter vältning.
Sammanlagda tjockleken efter vältning uppgick sålunda
till 9 cm. Sandasfalten ytbehandlades med varm asfalt,
som avgrusades med ett tunt lager 6—8 mm stenmjöl,
vilket tillvältades. Till all vältning användes en 12
tons ångvält. Sträckan är indelad i 2 delsträckor om
vardera 90 m, för den ena utgjordes asfalten av
petroleumasfalt med 30/40° smältpunkt och för den andra
asfalt av märket "Emmerich" med 40/50° smältpunkt.

rig. 2
5må gatsten

5ten:aab6ro IO~l2cm. boso/t 6-10 cm
5ättqrus 2 ■

Makadamlager 6 »
PoeHs&ns/oger /8 »



275

rig. 3
Vanlig makadam

Oyre skiktet 6 cm
Urtdr? 6 n

PackstensJoger /O ,

rig 4
Betong



Packsfitnsioger J8 » (

/ • irwt i /.• jr\r\





Fig. 2—4. Tvärsektioner av provvägen vid Braunschweig.

Skaia: Vattenlednings^^ Q

^ mc isf.....’««" ^^

Fig. 1. Plan av provvägen vid} Braunschweig.
