56 TEKNISK TIDSKRIFT

28 april 192?

REPARATION AV EN DAMMBYGGNAD.

Av arbetschefen GUSTAF BERGGREN, Älfkarleö.

c s- c «> äo x fc So & 5» Jb 9c ta>nx

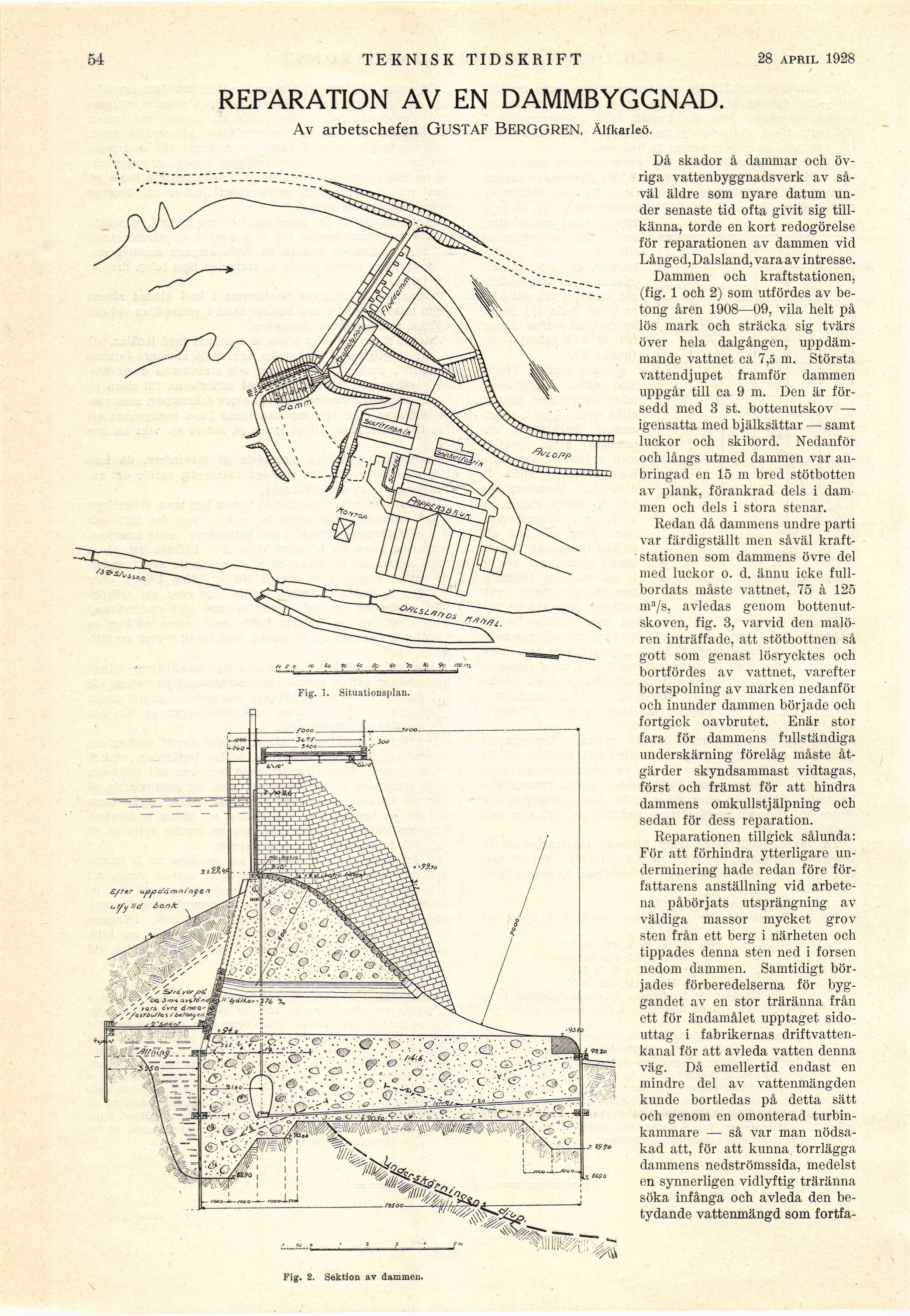

Fig. 1. Situationsplan.

E/rer uppctäntninfin
u Yy Hd 6anÅr

Då skador å dammar och
övriga vattenbyggnadsverk av
såväl äldre som nyare datum
under senaste tid ofta givit sig
tillkänna, torde en kort redogörelse
för reparationen av dammen vid
Långed,Dalsland, vara av intresse.

Dammen och kraftstationen,
(fig. 1 och 2) som utfördes av
betong åren 1908—09, vila helt på
lös mark och sträcka sig tvärs
över hela dalgången, upp
dämmande vattnet ca 7,5 m. Största
vattendjupet framför dammen
uppgår till ca 9 m. Den är
försedd med 3 st. bottenutskov —
igensatta med bjälksättar — samt
luckor och skibord. Nedanför
och långs utmed dammen var
anbringad en 15 m bred stötbotten
av plank, förankrad dels i
dammen och dels i stora stenar.

Redan då dammens undre parti
var färdigställt men såväl
kraftstationen som dammens övre del
med luckor o. d. ännu icke
fullbordats måste vattnet, 75 à 125
m3/s, avledas genom
bottenut-skoven, fig. 3, varvid den
malören inträffade, att stötbottiien så
gott söm genast lösrycktes och
bortfördes av vattnet, varefter
bortspolning av marken nedanför
och inunder dammen började och
fortgick oavbrutet. Enär stor
fara för dammens fullständiga
underskärning förelåg måste
åtgärder skyndsammast vidtagas,
först och främst för att hindra
dammens omkullstjälpning och
sedan för dess reparation.

Reparationen tillgick sålunda:
För att förhindra ytterligare
underminering hade redan före
författarens anställning vid
arbetena påbörjats utsprängning av
väldiga massor mycket grov
sten från ett berg i närheten och
tippades denna sten ned i forsen
nedom dammen. Samtidigt
börjades förberedelserna för
byggandet av en stor träränna från
ett för ändamålet upptaget
sidouttag i fabrikernas
driftvattenkanal för att avleda vatten denna
väg. Då emellertid endast en
mindre del av vattenmängden
kunde bortledas på detta sätt
och genom en omonterad
turbin-kammare — så var man
nödsakad att, för att kunna torrlägga
dammens nedströmssida, medelst
en synnerligen vidlyftig träränna
söka infånga och avleda den
betydande vattenmängd som fortfa-

mm.



Fig. 2. Sektion av dammen.
