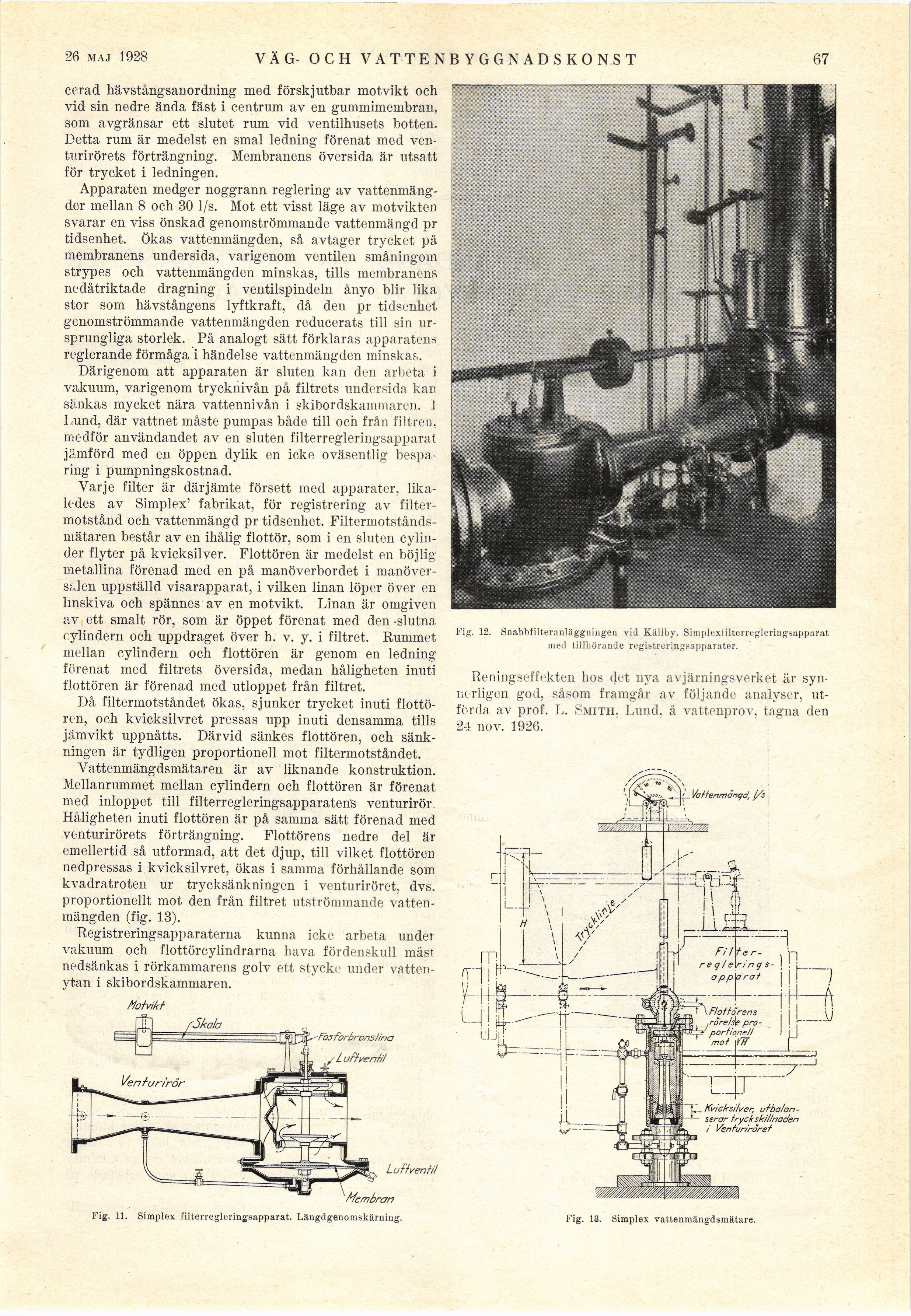

22 sEpt. 1928

VÄG- OCH VATTEN BYGGNADSKONST

67

Lu fi ventil
Membran

cerad hävstångsanordning med förskjutbar motvikt och
vid sin nedre ända fäst i centrum av en gummimembran,
som avgränsar ett slutet rum vid ventilhusets botten.
Detta rum är medelst en smal ledning förenat med
ven-turirörets förträngning. Membranens översida är utsatt
för trycket i ledningen.

Apparaten medger noggrann reglering av
vattenmängder mellan 8 och 30 1/s. Mot ett visst läge av motvikten
svarar en viss önskad genomströmmande vattenmängd pr
tidsenhet. Ökas vattenmängden, så avtager trycket på
membranens undersida, varigenom ventilen småningom
strypes och vattenmängden minskas, tills membranens
nedåtriktade dragning i ventilspindeln ånyo blir lika
stor som hävstångens lyftkraft, då den pr tidsenhet
genomströmmande vattenmängden reducerats till sin
ursprungliga storlek. På analogt sätt förklaras apparatens
reglerande förmåga i händelse vattenmängden minskas.

Därigenom att apparaten är sluten kan den arbeta i
vakuum, varigenom trycknivån på filtrets undersida kan
sänkas mycket nära vattennivån i skibordskammaren. 1
Lund, där vattnet måste pumpas både till och från filtron,
medför användandet av en sluten filterregleringsapparat
jämförd med en öppen dylik en icke oväsentlig
besparing i pumpningskostnad.

Varje filter är därjämte försett med apparater,
likaledes av Simplex’ fabrikat, för registrering av
filtermotstånd och vattenmängd pr tidsenhet.
Filtermotstånds-mätaren består av en ihålig flottör, som i en sluten
cylinder flyter på kvicksilver. Flottören är medelst en böjlig
metallina förenad med en på manöverbordet i
manöver-salen uppställd visarapparat, i vilken linan löper över en
lmskiva och spännes av en motvikt. Linan är omgiven
av ett smalt rör, som är öppet förenat med den -slutna
cylindern och uppdraget över h. v. y. i filtret. Rummet
mellan cylindern och flottören är genom en ledning
förenat med filtrets översida, medan håligheten inuti
flottören är förenad med utloppet från filtret.

Då filtermotståndet ökas, sjunker trycket inuti
flottören, och kvicksilvret pressas upp inuti densamma tills
jämvikt uppnåtts. Därvid sänkes flottören, och
sänkningen är tydligen proportionell mot filtermotståndet.

Vattenmängdsmätaren är av liknande konstruktion.
Mellanrummet mellan cylindern och flottören är förenat
med inloppet till filterregleringsapparatens venturirör
Håligheten inuti flottören är på samma sätt förenad med
vc-nturirörets förträngning. Flottörens nedre del är
emellertid så utformad, att det djup, till vilket flottören
nedpressas i kvicksilvret, ökas i samma förhållande som
kvadratroten ur trycksänkningen i venturiröret, dvs.
proportionellt mot den från filtret utströmmande
vattenmängden (fig. 13).

Registreringsapparaterna kunna icke arbeta under
vakuum och flottörcylindrarna hava fördenskull måst
nedsänkas i rörkammarens golv ett stycke under
vattenytan i skibordskammaren.

Mohikt

Reningseffekten hos det nya avjärningsverket är
synnerligen god, såsom framgår av följande analyser,
utförda av prof. L. Smith. Lund, å vattenprov, tagna den
24 nov. 1926.

Fig. 12. Snabbfilteranläggningen vid Källby. Simplex! ilterregleringaapparat
med tillhörande registreringsàpparater.

Kvicksilver, uf
balanserar tryckskillnaden
i Venfuriroref

Fig. 11. Simplex filterregleringsapparat. Längdgenomskärning.

Fig. 13. Simplex vattenmängdsmätare.
