76

TEKNISK TID SKRIFT

28 juli 1928

utgör hälften av bågens
centrum-vinkel och R centrumlinjens radie.

I bågelementet å höjden 9,15
m i Stevenson Creek damm
uppträder ovannämnda dragkraft Hr
på ett avstånd av 0,79 m från
valvets hjässpunkt. Dragkraften
Hr framkallar i en godtycklig
punkt av valvet ett
böjningsmoment Hryj där y är avståndet
från punkten till dragkraften Hr.
I de punkter av valvet, där
dragkraften Hr skär valvets axel,
är böjningsmomentet O. Dessa
punkter äro markerade på fig.
7 (c), och såsom jämförelse hava
å ritningen även de punkter
visats, där O-momentet erhållits på
teoretisk väg och som resultat
av de utförda försöken.

Förhållandet mellan
(ormförändringar, moment,
avskärningskraf-ter och belastningar.

Det är ett välkänt faktum, att
i enlighet med vanliga fysiska
lagar ett visst samband råder
mellan nedböjningar, specifika
formförändringar och spänningar
i en elastisk kropp, utsatt för
vissa belastningar. Med
avseende på valvdammar är det
brukligt att uppdela
byggnadskroppen i vertikala element, kallade
vertikalbalkar, samt i horisontala
valvelement. På grundval av
observerade data rörande
utböj-ningar och specifika
formförändringar i försöksdammen i
Stevenson Creek hava moment och
avskärningskrafter i de vertikala
och horisontala elementen
bestämts, och därigenom har den
sannolika uppdelningen av det
totala vattentrycket mellan de
horisontala och vertikala
elementen erhållits. Fig. 8 visar exempelvis det vertikala
elementet i dammens centrumlinje vid 18,3 m
vattentryck. Å figuren visas även utböjningarna, momenten,

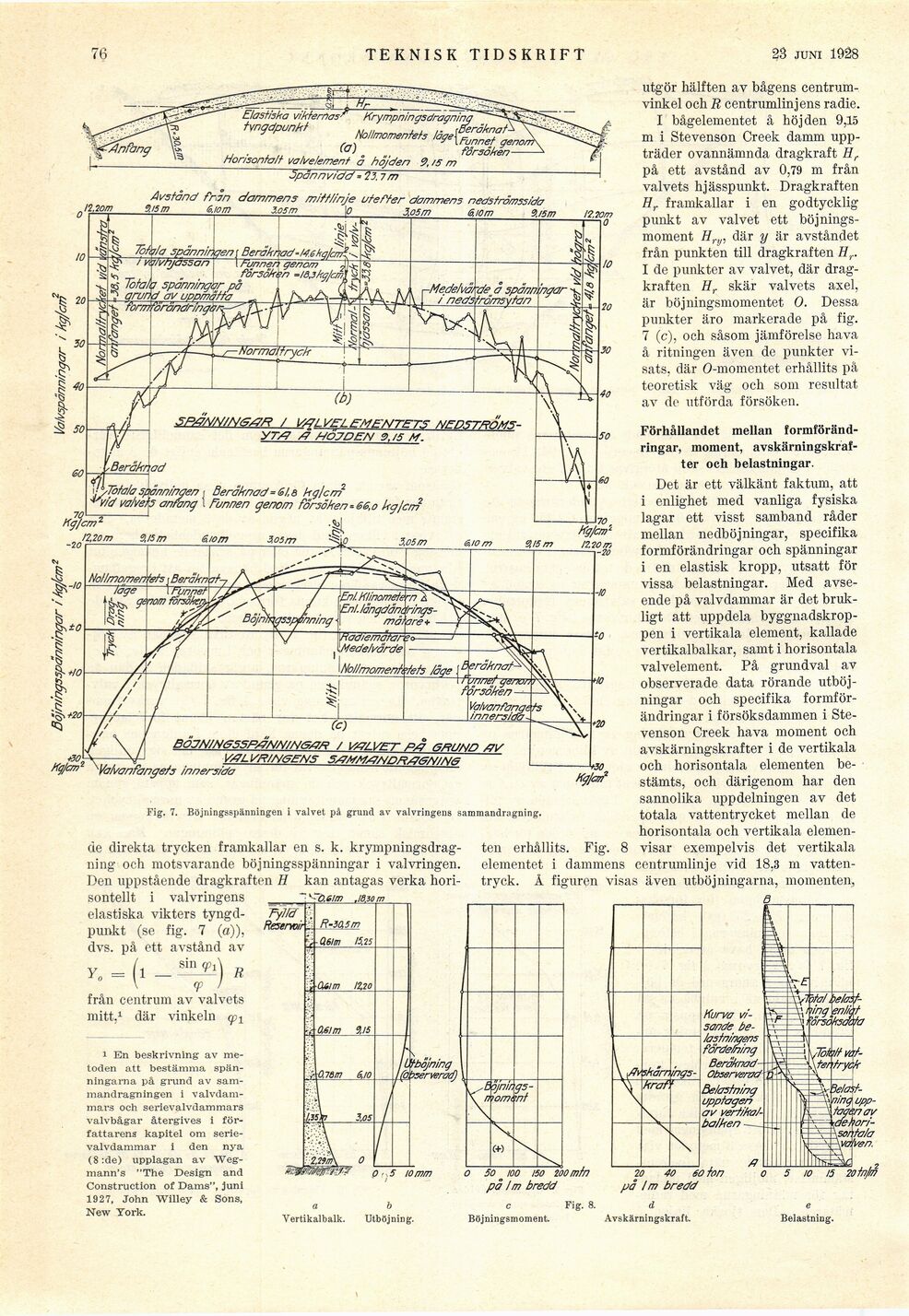

Fig. 7. Böjningsspänningen i valvet på grund av valvringens sammandragning.

lfO.tlw .18.30 m

de direkta trycken framkallar en s. k.
krympningsdrag-ning och motsvarande böjningsspänningar i valvringen.
Den uppstående dragkraften H kan antagas verka
horisontellt i valvringens
elastiska vikters
tyngdpunkt (se fig. 7 (a)),
dvs. på ett avstånd av
sin cpt

TyM
Reservoir.

Y„ = 1

<P

R

från centrum av valvets
mitt,1 där vinkeln cp\

i En beskrivning av
metoden att bestämma
spänningarna på grund av
sammandragningen i
valvdammars och serie val vi! am mård
valvbågar återgives i
författarens kapitel om
serie-valvdammar i den nya
(8:de) upplagan av
Weg-mann’s "The Design and
Construction of Dams", Juni
1927, John Willey & Sons,
New Tork.

Vertikalbalk. Utböjning.

pa Im bredd

Fig.

Böjningsmoment.

po Im bredd

d

Avskärningskraft.

20†n/m

Belastning.
