104

TEKNISK TID SKRIFT

28 juli 1928

grad stigit. För en dammbyggnad, som i likhet med de
här beskrivna, skall tagas i bruk kort tid efter
färdigställandet, hinner för övrigt krympningen ej att
fortskrida långt, innan uppströmsytan blir vattenberörd,
varefter betongens svällning motverkar krymp
dragspänningarna vid nämnda yta.

3) Istryck, som vid de år 1920—1923 byggda
Suorva-dammarna antogs kunna uppgå till 60 ton per längdmeter
damm, verkande 2,5 m under dammkrönet, och vilket
genom valvens balkverkan i generatrisens riktning
beräknades fördelat på en sträcka av 3 m i nämnda riktning,

6 0

alltså motsvarande „ — 20 ton pr m2. Yid konstruktio-

o

nen av Norrforsdammen (år 1925) förelågo utredningar,
av vilka man kunde sluta sig till, att det för
Suorvadam-marna antagna istrycket var väsentligt större än det,
som i verkligheten torde kunna uppkomma, och man
ansåg det tillräckligt att för Norrforsdammen räkna med
ett istryck av 20 ton per m damm, motsvarande 10 ton
per m2. Det torde böra påpekas, att istrycket icke varit
avgörande vid valvens dimensionering, enär största
inverkan härav räknats såsom exceptionellt fall, varvid
tillåtits materialpåkänningar, som med cirka 50 %
överstiga de normalt föreskrivna.

De statiska beräkningarna av valven hava genomförts
utan hänsyn tagen till dammens infästning vid
bergbottnen enligt kända lagar för inspända valv, varvid
valvlamellerna antagits vinkelräta mot valvlutningen. Den
parallellt med valvlutningen inlagda sekundärarmeringen
har beräknats approximativt enligt teorien för oändligt
lång balk på elastiskt underlag, varvid underlaget
utgöres av valvlamellerna.

De största beräknade tryckpåkänningarna, i betong
(oj) och dragspänningarna i armerings järnen (ae) för
valven framgå av följande sammanställning.

Valvens huvudarmering förlades vid Suorvadammarna
vinkelrätt mot generatrisen, vid Norrforsdammen
däremot av praktiska skäl horisontal.

Valvbetongen, vars tryckhållfasthet uppgick till i runt

Största påkänningar i kg/cm2.

Egenvikt och
vattentryck Egenvikt vattentryck, krympning och temperatur Tomt m egen krympn tempe agasin, rikt, ing och ratur Största
betong-drag-spän-ning
Ob Ob Ob Oe Obs
Suorvadammarna 18 38 56 1350 30,5
Norrforsdammen 30 55 41 1 460 30,0

tal 200 kg/cm2, göts med hänsyn till fordran på
vattentäthet i blandning 1 : 2,5 : 3 à 1 : 2,4 : 2,4.

För att skydda de nedre partierna av valven mot låga
temperaturer och hastig uttorkning är på nedströmssidan
anbragt en isolerande fyllning av sten och jord till cirka
2 meters höjd.

Valvdamm i ett spann. (Tvärödammen.)

Tvärödammen är utförd i ett spann med 48 m längd
och 30 m radie. Den är grundlagd på berg, vars i
yt-lagren lösa beskaffenhet nödvändiggjorde en ganska
avsevärd nedsprängning. Dammen är fullständigt inspänd
i bergbottnen, och dess största höjd från
inspänningssek-tionen till dammkrönet utgör i första utbyggnaden cirka
11 m. Konstruktionen har dimensionerats och armerats
med hänsyn tagen till en framtida höjning av

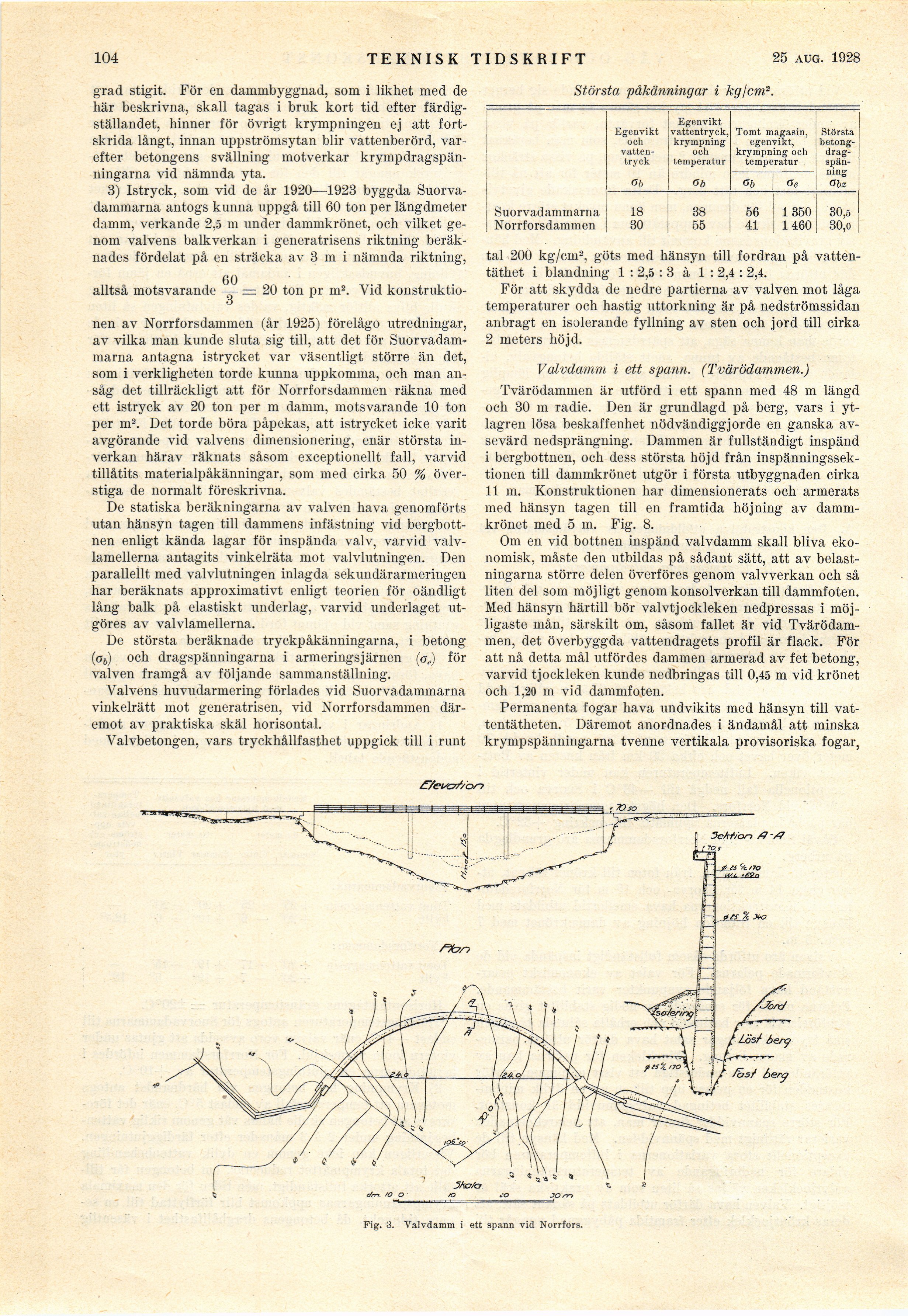

damm-krönet med 5 m. Fig. 8.

Om en vid bottnen inspänd valvdamm skall bliva
ekonomisk, måste den utbildas på sådant sätt, att av
belastningarna större delen överföres genom valvverkan och så
liten del som möjligt genom konsolverkan till dammfoten.
Med hänsyn härtill bör valvtjockleken nedpressas i
möjligaste mån, särskilt om, såsom fallet är vid
Tvärödammen, det överbyggda vattendragets profil är flack. För
att nå detta mål utfördes dammen armerad av fet betong,
varvid tjockleken kunde nedbringas till 0,45 m vid krönet
och 1,20 m vid dammfoten.

Permanenta fogar hava undvikits med hänsyn till
vattentätheten. Däremot anordnades i ändamål att minska
krympspänningarna tvenne vertikala provisoriska fogar,

/fVeiyc//ö/->
