TEKNISK TID SKRIFT 28 juli 1928

110

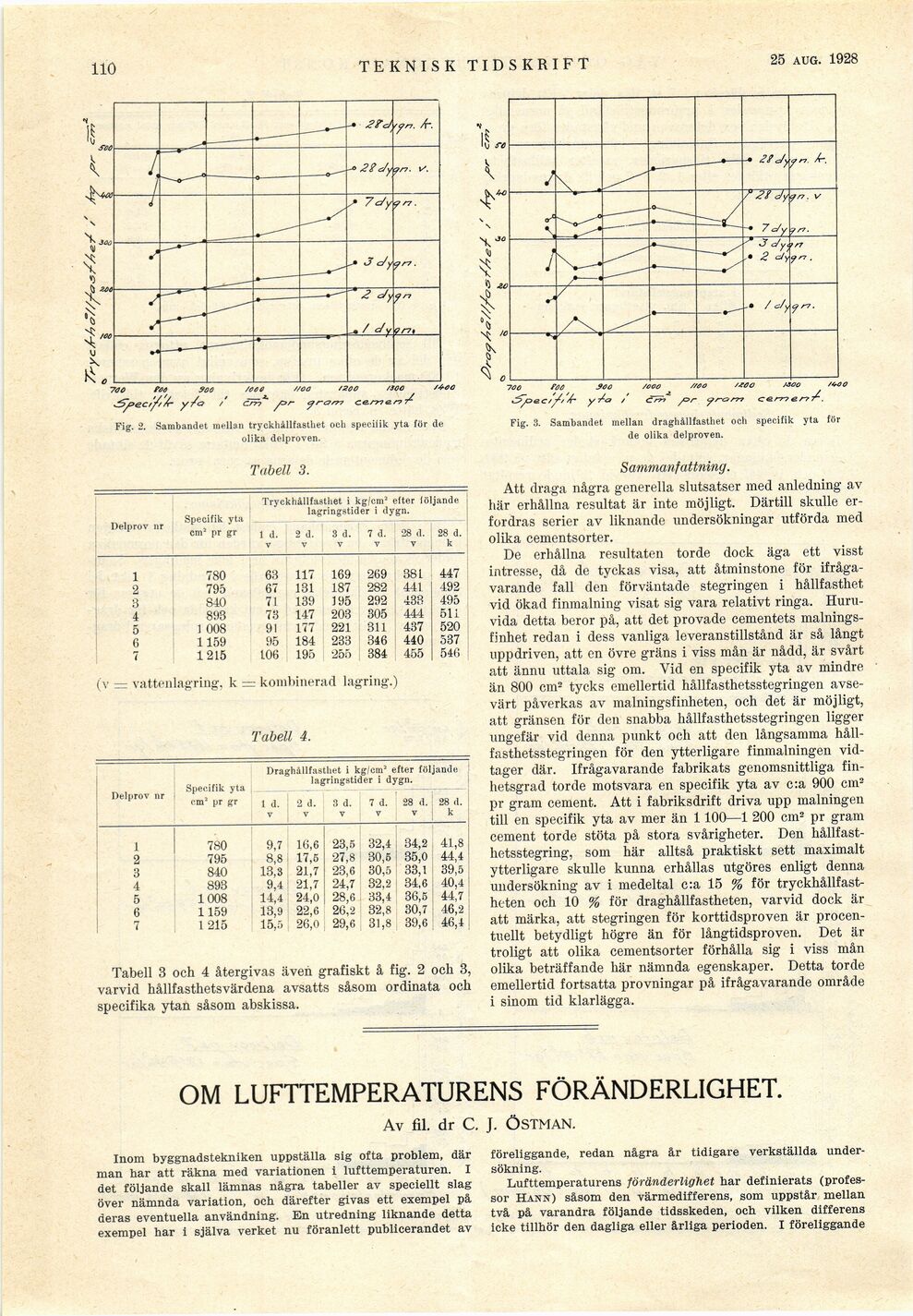

Fig. 2. Sambandet mellan tryckhållfasthet och specifik yta för de
olika delproven.

Tabell 3.

Delprov nr Specifik yta cm2 pr gr Tryckhållfasthet i kg/cm2 efter följande lagringstider i dygn.
1 d. v 2 d. v 3 d. v 7 d. v 28 d. v 28 d. k
1 780 63 117 169 269 381 447
2 795 67 131 187 282 441 492
3 840 71 139 195 292 433 495
4 893 73 147 203 305 444 511
5 1 008 91 177 221 311 437 520
6 1159 95 184 233 346 440 537
7 1215 106 195 255 384 455 546

(v = vattenlagring, k = kombinerad lagring.)

Tabell 4.

Draghållfasthet i kg/cm2 efter följande
Delprov nr Specifik yta lagringstider i dygn.

tm! pr gr 1 d. 2 d. 3 d. 7 d. 28 d. 28 d.
v v v v v k
i 780 9.7 8.8 16,6 23,5 32,4 34,2 41,8
2 795 17,5 27,8 30,5 35,0 44,4
3 840 13,3 21,7 23,6 30,5 33,1 39,5
4 893 9,4 21,7 24,7 32,2 34,6 40,4
5 1008 14,4 24,0 28,6 33,4 32,8 36,5 44,7
6 1159 13,9 22,6 26,2 30,7 46,2
7 1215 15,5 26,0 29,6 31,8 39,6 46,4

Tabell 3 och 4 återgivas även grafiskt å fig. 2 och 3,
varvid hållfasthetsvärdena avsatts såsom ordinata och
specifika ytan såsom abskissa.

Fig. 3. Sambandet mellan draghållfasthet och specifik yta för
de olika delproven.

Sammanfattning.

Att draga några generella slutsatser med anledning av
här erhållna resultat är inte möjligt. Därtill skulle
erfordras serier av liknande undersökningar utförda med
olika cementsorter.

De erhållna resultaten torde dock äga ett visst
intresse, då de tyckas visa, att åtminstone för
ifrågavarande fall den förväntade stegringen i hållfasthet
vid ökad finmalning visat sig vara relativt ringa.
Huruvida detta beror på, att det provade cementets
målnings-finhet redan i dess vanliga leveranstillstånd är så långt
uppdriven, att en övre gräns i viss mån är nådd, är svårt
att ännu uttala sig om. Vid en specifik yta av mindre
än 800 cm2 tycks emellertid hållfasthetsstegringen
avsevärt påverkas av malningsfinheten, och det är möjligt,
att gränsen för den snabba hållfasthetsstegringen ligger
ungefär vid denna punkt och att den långsamma
hållfasthetsstegringen för den ytterligare finmalningen
vidtager där. Ifrågavarande fabrikats genomsnittliga
finhetsgrad torde motsvara en specifik yta av c:a 900 cm2
pr gram cement. Att i fabriksdrift driva upp målningen
till en specifik yta av mer än 1 100—1 200 cm2 pr gram
cement torde stöta på stora svårigheter. Den
hållfasthetsstegring, som här alltså praktiskt sett maximalt
ytterligare skulle kunna erhållas utgöres enligt denna
undersökning av i medeltal c:a 15 % för
tryckhållfastheten och 10 % för draghållfastheten, varvid dock är
att märka, att stegringen för korttidsproven är
procentuellt betydligt högre än för långtidsproven. Det är
troligt att olika cementsorter förhålla sig i viss mån
olika beträffande här nämnda egenskaper. Detta torde
emellertid fortsatta provningar på ifrågavarande område
i sinom tid klarlägga.

OM LUFTTEMPERATURENS FÖRÄNDERLIGHET.

Av fil. dr C. J. ÖSTMAN.

Inom byggnadstekniken uppställa sig ofta problem, där
man har att räkna med variationen i lufttemperaturen. I
det följande skall lämnas några tabeller av speciellt slag
över nämnda variation, och därefter givas ett exempel på
deras eventuella användning. En utredning liknande detta
exempel har i själva verket nu föranlett publicerandet av

föreliggande, redan några år tidigare verkställda
undersökning.

Lufttemperaturens föränderlighet har definierats
(professor Hann) såsom den värmedifferens, som uppstår mellan
två på varandra följande tidsskeden, och vilken differens
icke tillhör den dagliga eller årliga perioden. I föreliggande
