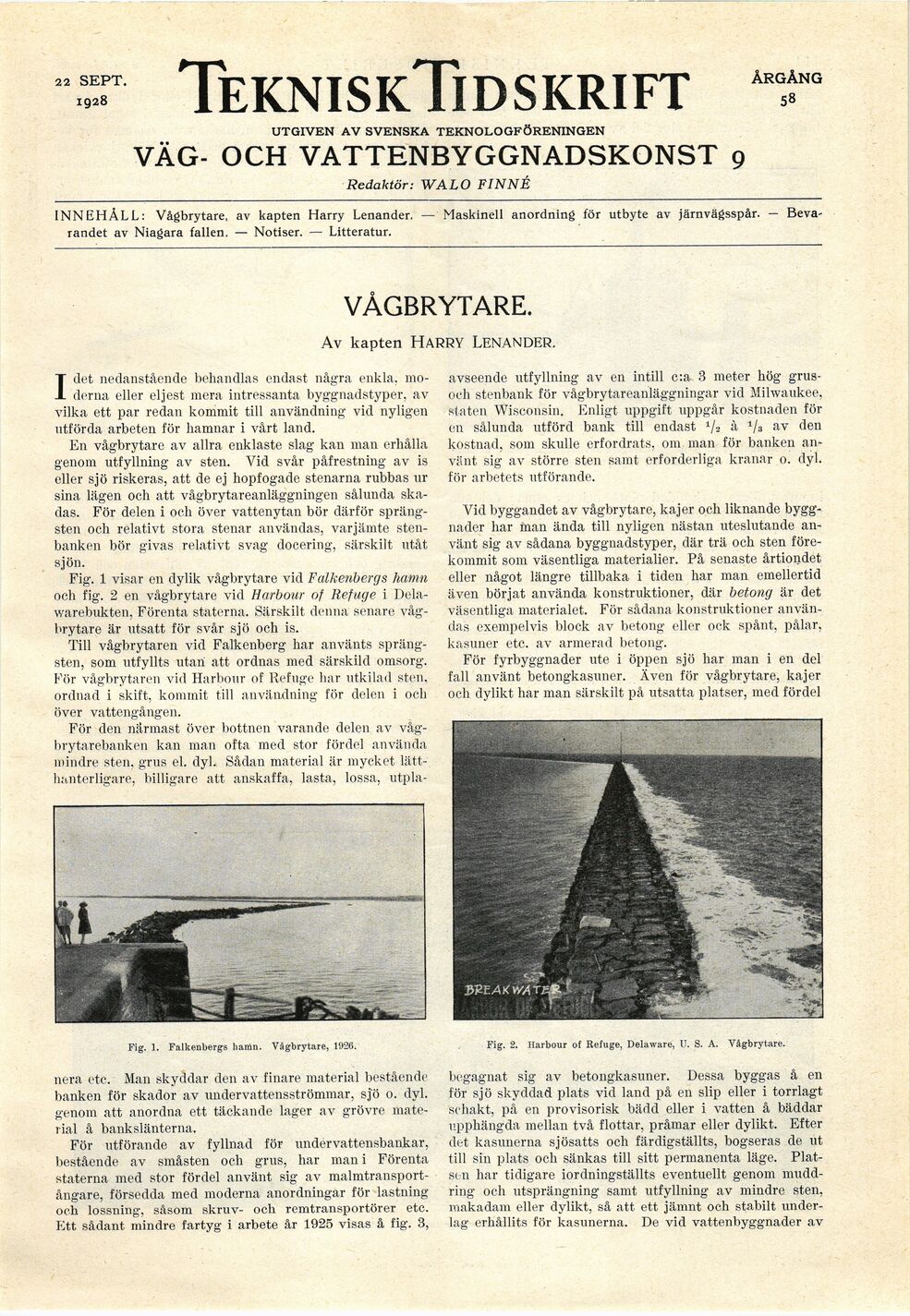

TekniskTidskrift

utgiven av svenska teknologföreningen

VÄG- OCH VATTENBYGGNADSKONST 9

Redaktör: WALO FINNÉ

INNEHÅLL: Vågbrytare, av kapten Harry Lenander. — Maskinell anordning för utbyte av järnvägsspår. —
Bevarandet av Niagara fallen. — Notiser. — Litteratur.

VÅGBRYTARE.

Av kapten HARRY LENANDER.

Idet nedanstående behandlas endast några enkla,
moderna eller eljest mera intressanta byggnadstyper, av
vilka ett par redan kommit till användning vid nyligen
utförda arbeten för hamnar i vårt land.

En vågbrytare av allra enklaste slag kan man erhålla
genom utfyllning av sten. Vid svår påfrestning av is
eller sjö riskeras, att de ej hopfogade stenarna rubbas ur
sina lägen och att vågbrytareanläggningen sålunda
skadas. För delen i och över vattenytan bör därför
spräng-sten och relativt stora stenar användas, varjämte
sten-banken bör givas relativt svag docering, särskilt utåt
sjön.

Fig. 1 visar en dylik vågbrytare vid Falkenbergs hamn
och fig. 2 en vågbrytare vid Harbour of Refuge i
Dela-warebukten, Förenta staterna. Särskilt denna senare
vågbrytare är utsatt för svår sjö och is.

Till vågbrytaren vid Falkenberg har använts
spräng-sten, som utfyllts utan att ordnas med särskild omsorg.
För vågbrytaren vid Harbour of Refuge har utkilad sten.
ordnad i skift, kommit till användning för delen i och
över vattengången.

För den närmast över bottnen varande delen av
våg-brytarebanken kan man ofta med stor fördel använda
mindre sten, grus el. dyl. Sådan material är mycket
lätt-hanterligare, billigare att anskaffa, lasta, lossa, utpla-

avseende utfyllning av en intill c:a 3 meter hög
grus-och stenbänk för vågbrytareanläggningar vid Milwaukee,
staten Wisconsin. Enligt uppgift uppgår kostnaden för
en sålunda utförd bank till endast 1/2 à 1/3 av den
kostnad, som skulle erfordrats, om man för banken
använt sig av större sten samt erforderliga kranar o. dyl.
för arbetets utförande.

Vid byggandet av vågbrytare, kajer och liknande
byggnader har man ända till nyligen nästan uteslutande
använt sig av sådana byggnadstyper, där trä och sten
förekommit som väsentliga materialier. På senaste årtiondet
eller något längre tillbaka i tiden har man emellertid
även börjat använda konstruktioner, där betong är det
väsentliga materialet. För sådana konstruktioner
användas exempelvis block av betong eller ock spånt, pålar,
kasuner etc. av armerad betong.

För fyrbyggnader ute i öppen sjö har man i en del
fall använt betongkasuner. Även för vågbrytare, kajer
och dylikt har man särskilt på utsatta platser, med fördel

Fig. 1. Falkenbergs hamn. Vågbrytare, 1926.

nera etc. Man skyddar den av finare material bestående
banken för skador av undervattensströmmar, sjö o. dyl.
genom att anordna ett täckande lager av grövre
material å bank slänterna.

För utförande av fyllnad för undervattensbankar,
bestående av småsten och grus, har man i Förenta
staterna med stor fördel använt sig av
malmtransport-ångare, försedda med moderna anordningar för lastning
och lossning, såsom skruv- och remtransportörer etc.
Ett sådant mindre fartyg i arbete år 1925 visas å fig. 3,

Fig. 2. Harbour of Refuge, Delaware, U. S. A. Vågbrytare.

begagnat sig av betongkasuner. Dessa byggas å en
för sjö skyddad plats vid land på en slip eller i torrlagt
schakt, på en provisorisk bädd eller i vatten å bäddar
upphängda mellan två flottar, pråmar eller dylikt. Efter
det kasunerna sjösatts och färdigställts, bogseras de ut
till sin plats och sänkas till sitt permanenta läge.
Platsen har tidigare iordningställts eventuellt genom
muddring och utsprängning samt utfyllning av mindre sten,
makadam eller dylikt, så att ett jämnt och stabilt
underlag erhållits för kasunerna. De vid vattenbyggnader av

22 SEPT.
1928

ÅRGÅNG
58
