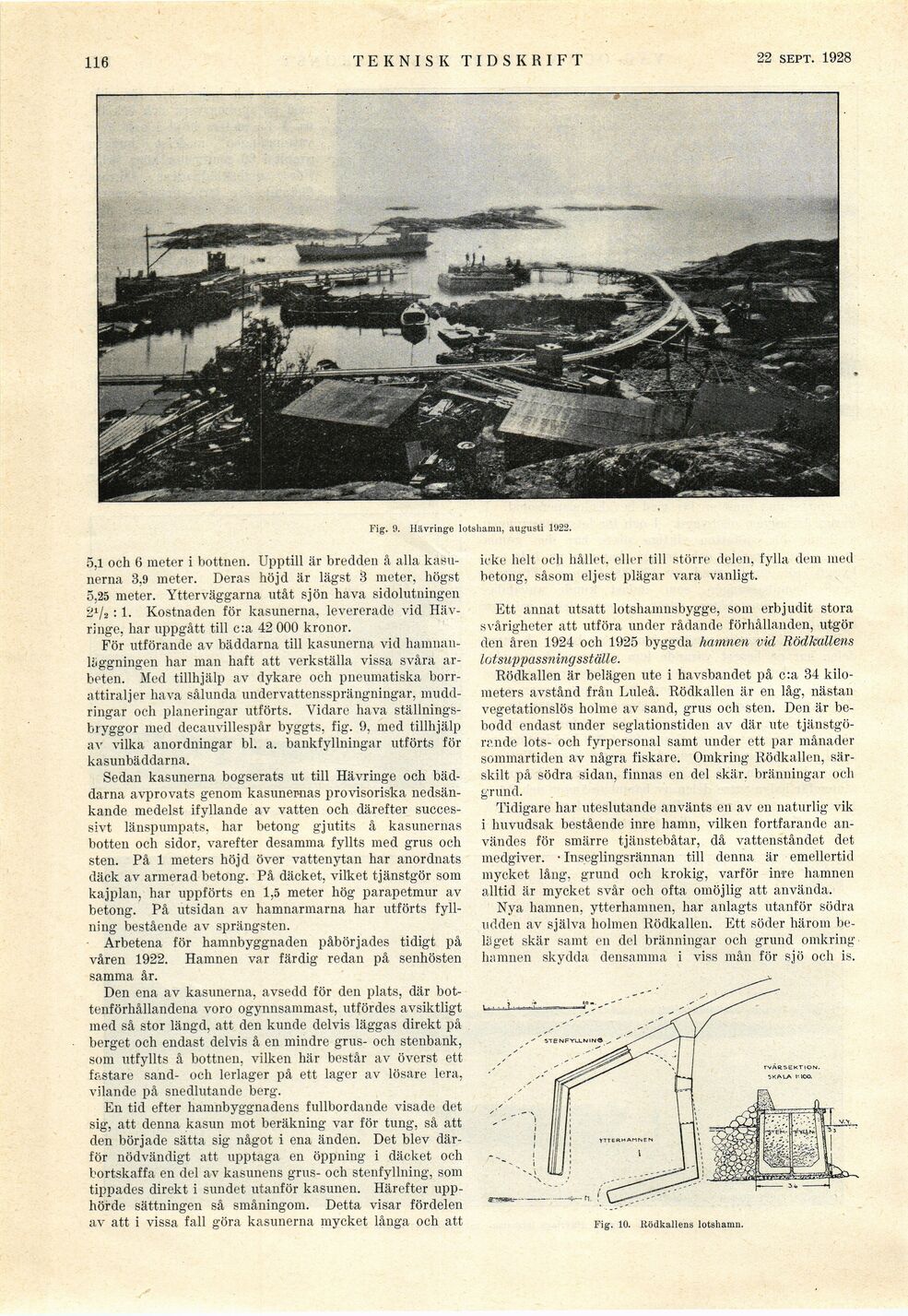

116

TEKNISK TIDSKRIFT

22 sept. 1928

Fig. 9. Hävringe Iotshamn, augusti 1922.

5,1 och 6 meter i bottnen. Upptill är bredden å alla
kasu-nerna 3,9 meter. Deras höjd är lägst 3 meter, högst
5.25 meter. Ytterväggarna utåt sjön hava sidolutningen
21/2:1. Kostnaden för kasunerna, levererade vid
Hävringe, har uppgått till c:a 42 000 kronor.

För utförande av bäddarna till kasunerna vid
hamnanläggningen har man haft att verkställa vissa svåra
arbeten. Med tillhjälp av dykare och pneumatiska
borr-attiraljer hava sålunda undervattenssprängningar,
mudd-ringar och planeringar utförts. Vidare hava
ställnings-bryggor med decauvillespår byggts, fig. 9, med tillhjälp
av vilka anordningar bl. a. bankfyllningar utförts för
kasunbäddarna.

Sedan kasunerna bogserats ut till Hävringe och
bäddarna avprovats genom kasunemas provisoriska
nedsänkande medelst ifyllande av vatten och därefter
successivt länspumpats, har betong gjutits å kasunernas
botten och sidor, varefter desamma fyllts med grus och
sten. På 1 meters höjd över vattenytan har anordnats
däck av armerad betong. På däcket, vilket tjänstgör som
kajplan, har uppförts en 1,5 meter hög parapetmur av
betong. På utsidan av hamnarmarna har utförts
fyllning bestående av sprängsten.

Arbetena för hamnbyggnaden påbörjades tidigt på
våren 1922. Hamnen var färdig redan på senhösten
samma år.

Den ena av kasunerna, avsedd för den plats, där
bottenförhållandena voro ogynnsammast, utfördes avsiktligt
ined så stor längd, att den kunde delvis läggas direkt på
berget och endast delvis å en mindre grus- och stenbänk,
som utfyllts å bottnen, vilken här består av överst ett
fastare sand- och lerlager på ett lager av lösare lera,
vilande på snedlutande berg.

En tid efter hamnbyggnadens fullbordande visade det
sig, att denna kasun mot beräkning var för tung, så att
den började sätta sig något i ena änden. Det blev
därför nödvändigt att upptaga en öppning i däcket och
bortskaffa en del av kasunens grus- och stenfyllning, som
tippades direkt i sundet utanför kasunen. Härefter
upphörde sättningen så småningom. Detta visar fördelen
av att i vissa fall göra kasunerna mycket långa och att

icke helt och hållet, eller till större delen, fylla dem med
betong, såsom eljest plägar vara vanligt.

Ett annat utsatt lotshaninsbygge, som erbjudit stora
svårigheter att utföra under rådande förhållanden, utgör
den åren 1924 och 1925 byggda hamnen vid Rödkallens
lotsiippassning sställe.

Rödkallen är belägen ute i havsbandet på c:a 34
kilometers avstånd från Luleå, Rödkallen är en låg, nästan
vegetationslös holme av sand, grus och sten. Den är
bebodd endast under seglationstiden av där ute
tjänstgörande lots- och fyrpersonal samt under ett par månader
sommartiden av några fiskare. Omkring Rödkallen,
särskilt på södra sidan, finnas en del skär. bränningar och
grund.

Tidigare har uteslutande använts en av en naturlig vik
i huvudsak bestående inre hamn, vilken fortfarande
användes för smärre tjänstebåtar, då vattenståndet det
medgiver. • Inseglingsrännan till denna är emellertid
mycket lång, grund och krokig, varför inre hamnen
alltid är mycket svår och ofta omöjlig att använda.

Nya hamnen, ytterhamnen, har anlagts utanför södra
udden av själva holmen Rödkallen. Ett söder härom
beläget skär samt en del bränningar och grund omkring
hamnen skydda densamma i viss mån för sjö och is.

Fig. 10. Ködkallens iotshamn.
