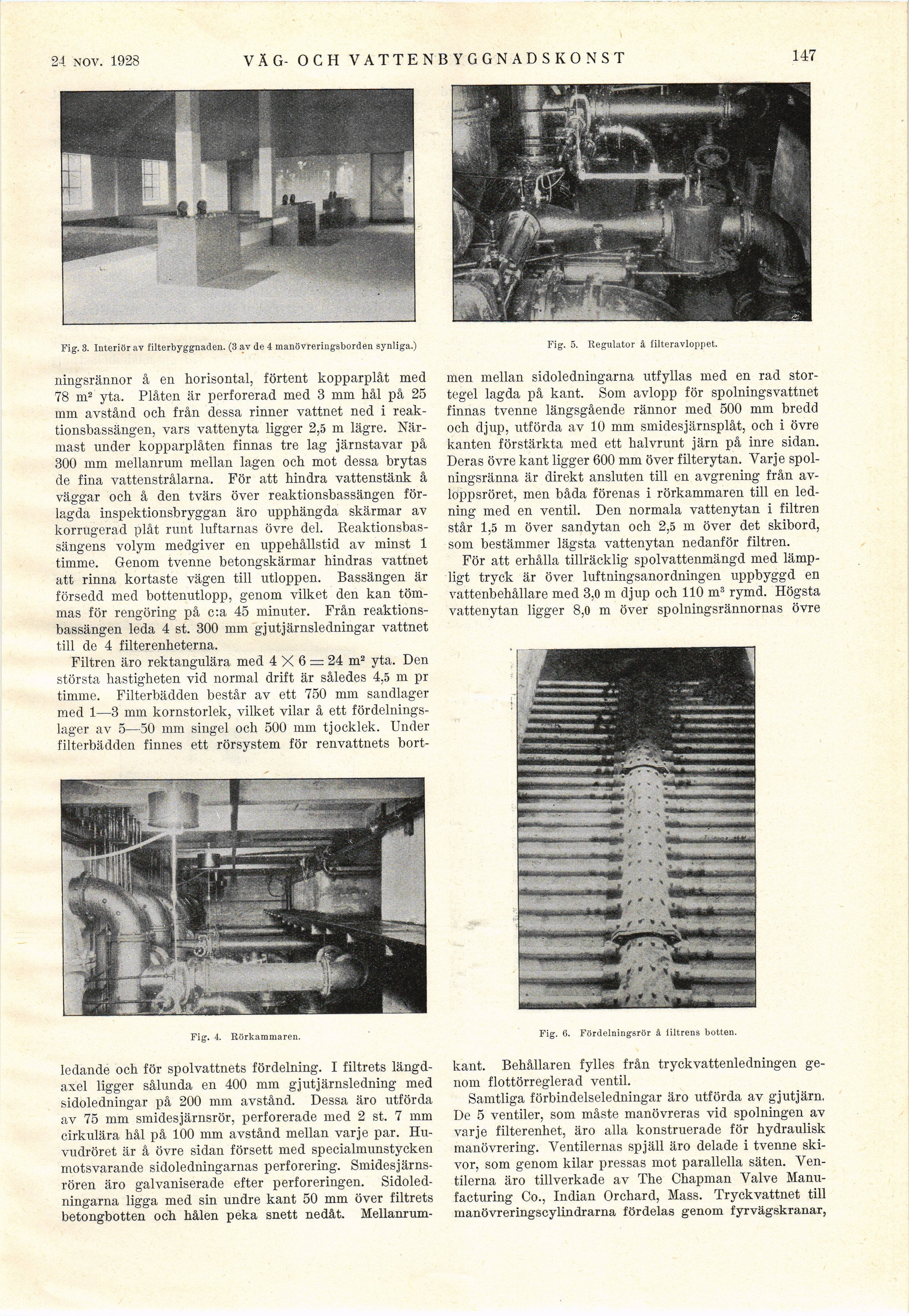

22 sEpt. 1928

VÄG- OCH VATTEN BYGGNADSKONST

147

Fig. 3. Interiör av filterbyggnaden. (3 av de 4 manövreringsborden synliga.)

ningsrännor å en horisontal, förtent kopparplåt med
78 m2 yta. Plåten är perforerad med 3 mm hål på 25
mm avstånd och från dessa rinner vattnet ned i
reaktionsbassängen, vars vattenyta ligger 2,5 m lägre.
Närmast under kopparplåten finnas tre lag järnstavar på
300 mm mellanrum mellan lagen och mot dessa brytas
de fina vattenstrålarna. För att hindra vattenstänk å
väggar och å den tvärs över reaktionsbassängen
förlagda inspektionsbryggan äro upphängda skärmar av
korrugerad plåt runt luffarnas övre del.
Reaktionsbassängens volym medgiver en uppehållstid av minst 1
timme. Genom tvenne betongskärmar hindras vattnet
att rinna kortaste vägen till utloppen. Bassängen är
försedd med bottenutlopp, genom vilket den kan
tömmas för rengöring på c:a 45 minuter. Från
reaktions-bassängen leda 4 st. 300 mm gjutjärnsledningar vattnet
till de 4 filter enheterna.

Filtren äro rektangulära med 4 X 6 = 24 m2 yta. Den
största hastigheten vid normal drift är således 4,5 m pr
timme. Filterbädden består av ett 750 mm sandlager
med 1—3 mm kornstorlek, vilket vilar å ett
fördelningslager av o—50 mm singel och 500 mm tjocklek. Under
filterbädden finnes ett rörsystem för renvattnets bort-

Fig. 4. Rörkammaren.

Fig. 5. Regulator å filteravloppet.

men mellan sidoledningarna utfyllas med en rad
stortegel lagda på kant. Som avlopp för spolningsvattnet
finnas tvenne längsgående rännor med 500 mm bredd
och djup, utförda av 10 mm smidesjärnsplåt, och i övre
kanten förstärkta med ett halvrunt järn på inre sidan.
Deras övre kant ligger 600 mm över filterytan. Varje
spol-ningsränna är direkt ansluten till en avgrening från
avloppsröret, men båda förenas i rörkammaren till en
ledning med en ventil. Den normala vattenytan i filtren
står 1,5 m över sandytan och 2,5 m över det skibord,
som bestämmer lägsta vattenytan nedanför filtren.

För att erhålla tillräcklig spolvattenmängd med
lämpligt tryck är över luftningsanordningen uppbyggd en
vattenbehållare med 3,0 m djup och 110 m3 rymd. Högsta
vattenytan ligger 8,0 m över spolningsrännornas övre

Fig. 6. Fördelningsrör å iiltrens botten.

ledande och för spolvattnets fördelning. I filtrets
längdaxel ligger sålunda en 400 mm gjutjärnsledning med
sidoledningar på 200 mm avstånd. Dessa äro utförda
av 75 mm smidesjärnsrör, perforerade med 2 st. 7 mm
cirkulära hål på 100 mm avstånd mellan varje par.
Huvudröret är å övre sidan försett med specialmunstycken
motsvarande sidoledningarnas perforering.
Smidesjärnsrören äro galvaniserade efter perforeringen.
Sidoledningarna ligga med sin undre kant 50 mm över filtrets
betongbotten och hålen peka snett nedåt. Mellanrum-

kant. Behållaren fylles från tryckvattenledningen
genom flottörreglerad ventil.

Samtliga förbindelseledningar äro utförda av gjutjärn,
De 5 ventiler, som måste manövreras vid spolningen av
varje filterenhet, äro alla konstruerade för hydraulisk
manövrering. Ventilernas spjäll äro delade i tvenne
skivor, som genom kilar pressas mot parallella säten.
Ventilerna äro tillverkade av The Chapman Valve
Manu-facturing Co., Indian Orchard, Mass. Tryckvattnet till
manövreringscylindrarna fördelas genom fyrvägskranar,
