42
TEKNISK TIDSKRIFT
26 jan. 1929
—- Gas
A B

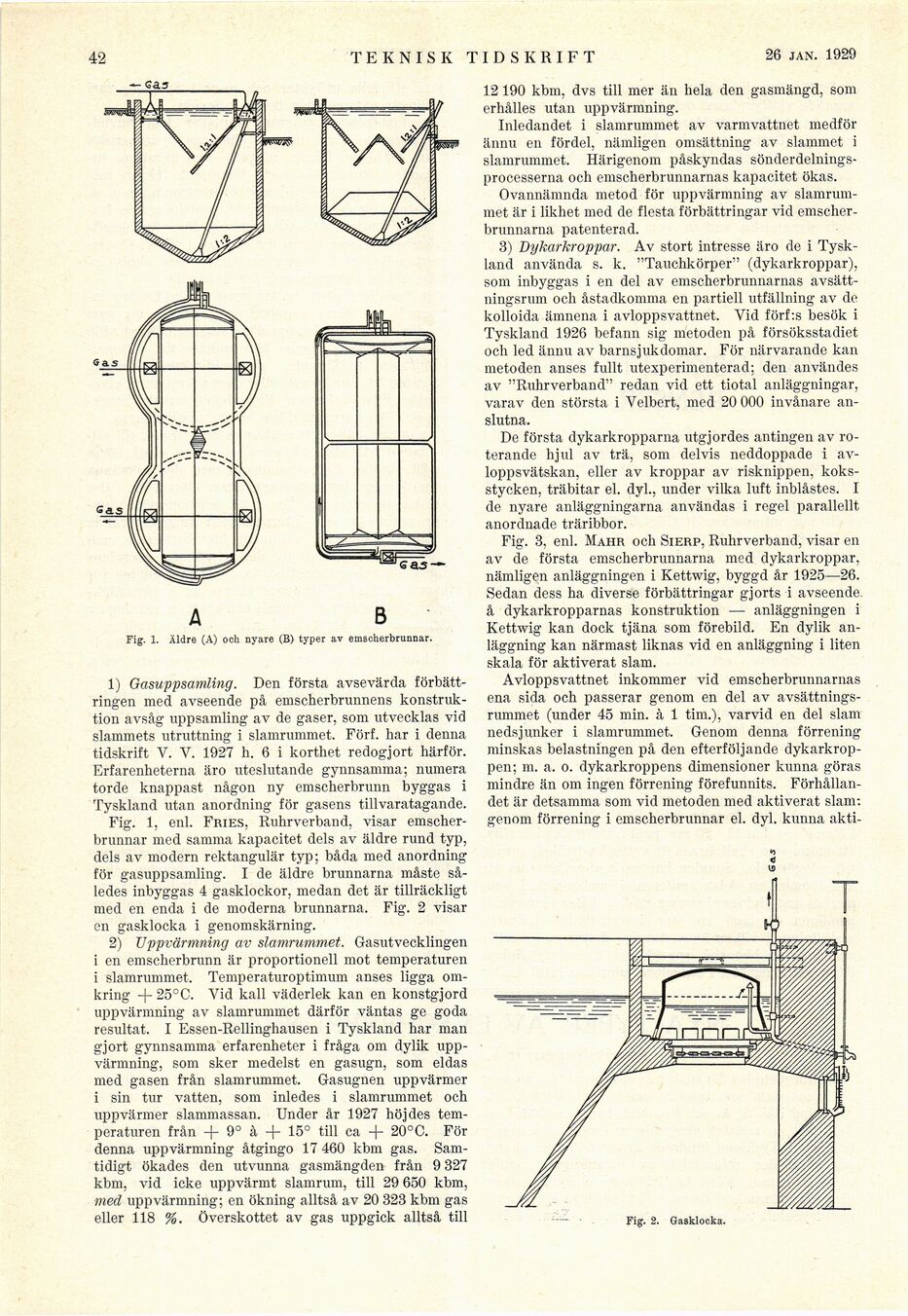

Fig. 1. Äldre (A) och nyare (B) typer av emscherbrunnar.
1) Gasuppsamling. Den första avsevärda
förbättringen med avseende på emscherbrunnens
konstruktion avsåg uppsamling av de gaser, som utvecklas vid
slammets utruttning i slamrummet, Förf. har i denna
tidskrift V. V. 1927 h. 6 i korthet redogjort härför.
Erfarenheterna äro uteslutande gynnsamma; numera
torde knappast någon ny emscherbrunn byggas i
Tyskland utan anordning för gasens tillvaratagande.
Fig. 1, enl. Fries, Ruhrverband, visar
emscherbrunnar med samma kapacitet dels av äldre rund typ,
dels av modern rektangulär typ; båda med anordning
för gasuppsamling. I de äldre brunnarna måste
således inbyggas 4 gasklockor, medan det är tillräckligt
med en enda i de moderna brunnarna. Fig. 2 visar
en gasklocka i genomskärning.
2) Uppvärmning av slamrummet. Gasutvecklingen
i en emscherbrunn är proportionell mot temperaturen
i slamrummet, Temperaturoptimum anses ligga
omkring -f- 25°C. Vid kall väderlek kan en konstgjord
uppvärmning av slamrummet därför väntas ge goda
resultat. I Essen-Rellinghausen i Tyskland har man
gjort gynnsamma erfarenheter i fråga om dylik
uppvärmning, som sker medelst en gasugn, som eldas
med gasen från slamrummet. Gasugnen uppvärmer
i sin tur vatten, som inledes i slamrummet och
uppvärmer slammassan. Under år 1927 höjdes
temperaturen från + 9° à + 15° till ca + 20°C. För
denna uppvärmning åtgingo 17 460 kbm gas.
Samtidigt ökades den utvunna gasmängden från 9 327
kbm, vid icke uppvärmt slamrum, till 29 650 kbm,
med uppvärmning; en ökning alltså av 20 323 kbm gas
eller 118 %. Överskottet av gas uppgick alltså till
12 190 kbm, dvs till mer än hela den gasmängd, som
erhålles utan uppvärmning.
Inledandet i slamrummet av varmvattnet medför
ännu en fördel, nämligen omsättning av slammet i
slamrummet. Härigenom påskyndas
sönderdelnings-processerna och emscherbrunnarnas kapacitet ökas.
Ovannämnda metod för uppvärmning av
slamrummet är i likhet med de flesta förbättringar vid
emscher-brunnarna patenterad.
3) Bykarkroppar. Av stort intresse äro de i
Tyskland använda s. k. "Tauchkörper" (dykarkroppar),
som inbyggas i en del av emscherbrunnarnas
avsättningsrum och åstadkomma en partiell utfällning av de
kolloida ämnena i avloppsvattnet. Vid förf:s besök i
Tyskland 1926 befann sig metoden på försöksstadiet
och led ännu av barnsjukdomar. För närvarande kan
metoden anses fullt utexperimenterad; den användes
av "Ruhrverband" redan vid ett tiotal anläggningar,
varav den största i Velbert, med 20 000 invånare
anslutna,
De första dykarkropparna utgjordes antingen av
roterande hjul av trä, som delvis neddoppade i
avloppsvätskan, eller av kroppar av risknippen,
koksstycken, träbitar el. dyl., under vilka luft inblåstes. I
de nyare anläggningarna användas i regel parallellt
anordnade träribbor.
Fig. 3, enl. Mahr och Sierp, Ruhrverband, visar en
av de första emscherbrunnarna med dykarkroppar,
nämligen anläggningen i Kettwig, byggd år 1925—26.
Sedan dess ha diverse förbättringar gjorts i avseende
å dykarkropparnas konstruktion — anläggningen i
Kettwig kan dock tjäna som förebild. En dylik
anläggning kan närmast liknas vid en anläggning i liten
skala för aktiverat siam.
Avloppsvattnet inkommer vid emscherbrunnarnas
ena sida och passerar genom en del av
avsättningsrummet (under 45 min. à 1 tim.), varvid en del siam
nedsjunker i slamrummet. Genom denna förrening
minskas belastningen på den efterföljande
dykarkrop-pen; m. a. o. dykarkroppens dimensioner kunna göras
mindre än om ingen förrening förefunnits.
Förhållandet är detsamma som vid metoden med aktiverat siam:
genom förrening i emscherbrunnar el. dyl. kunna akti-
Fig. 2. Gasklocka.
