4 maj 1020
TEKNISK TIDSKRIFT
245
för mekanisk åverkan, och om även ett ringa motstånd
finnes, pressas fettet ut genom gängorna på sidan om
koppen i stället för till smörjstället.
I och med att efter kriget automobiltillverkningen
fick ett så storartat uppsving, började man även tänka
på att på automobiler söka ersätta de obekväma
Staufferkopparna för smörjning av fjäderbultar o. dyl.
med någon mera praktisk anordning. De önskemål, som
Fig. 2. Olika former på uipptar.
var en böjlig slang, försedd med ett munstycke, fästad.
Munstycket hade en bajonettfattning, och smörjstället
en nippel av ungefär det utseende, som visas längst till
vänster å fig. 2.
Då smörjningen skulle verkställas, hade man blott
att förena slangen med smörjställets nippel samt
därefter genom vridning på handtaget införa erforderlig
fettmängd. Systemet var i förhållande till förut använda
mycket gott men hade dock vissa nackdelar. Vare sig

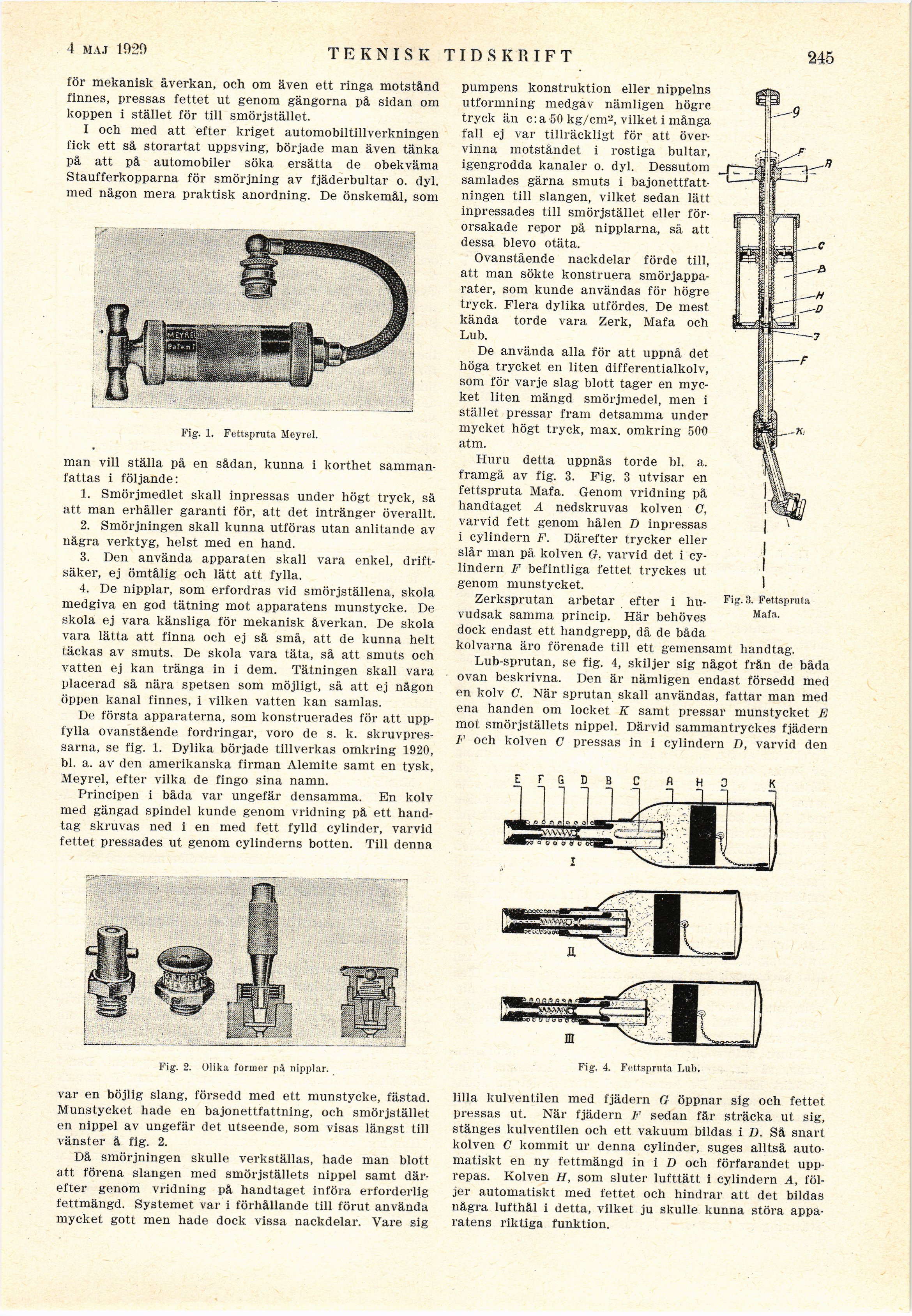

Fig. 1. Fettspruta Meyrel.
man vill ställa på en sådan, kunna i korthet
sammanfattas i följande:
1. Smörjmedlet skall inpressas under högt tryck, sä
att man erhåller garanti för, att det intränger överallt.
2. Smörjningen skall kunna utföras utan anlitande av
några verktyg, helst med en hand.
3. Den använda apparaten skall vara enkel,
driftsäker, ej ömtålig och lätt att fylla.
4. De nipplar, som erfordras vid smörjställena, skola
medgiva en god tätning mot apparatens munstycke. De
skola ej vara känsliga för mekanisk åverkan. De skola
vara lätta att finna och ej så små, att de kunna helt
täckas av smuts. De skola vara täta, så att smuts och
vatten ej kan tränga in i dem. Tätningen skall vara
placerad så nära spetsen som möjligt, så att ej någon
öppen kanal finnes, i vilken vatten kan samlas.
De första apparaterna, som konstruerades för att
uppfylla ovanstående fordringar, voro de s. k.
skruvpres-sarna, se fig. 1. Dylika började tillverkas omkring 1920,
bl. a. av den amerikanska firman Alemite samt en tysk,
Meyrel, efter vilka de fingo sina namn.
Principen i båda var ungefär densamma. En kolv
med gängad spindel kunde genom vridning på ett
handtag skruvas ned i en med fett fylld cylinder, varvid
fettet pressades ut. genom cylinderns botten. Till denna
pumpens konstruktion eller nippelns
utformning medgav nämligen högre
tryck än c:a 50 kg/cm-, vilket i många
fall ej var tillräckligt för att
övervinna motståndet i rostiga bultar,
igengrodda kanaler o. dyl. Dessutom
samlades gärna smuts i
bajonettfattningen till slangen, vilket sedan lätt
inpressades till smörjstället eller
förorsakade repor på nipplarna, så att
dessa blevo otäta.
Ovanstående nackdelar förde till,
att man sökte konstruera
smörjapparater, som kunde användas för högre
tryck. Flera dylika utfördes. De mest
kända torde vara Zerk, Mafa och
Lub.
De använda alla för att uppnå det
höga trycket en liten differentialkolv,
som för varje slag blott tager en
mycket liten mängd smörjmedel, men i
stället pressar fram detsamma under
mycket högt tryck, max. omkring 500
atm.
Huru detta uppnås torde hl. a.
framgå av fig. 3. Fig. 3 utvisar en
fettspruta Mafa. Genom vridning på
handtaget A nedskruvas kolven C,
varvid fett genom hålen D inpressas
i cylindern F. Därefter trycker eller
slår man på kolven G, varvid det i
cylindern F befintliga fettet tryckes ut
genom munstycket.
Zerksprutan arbetar efter i
huvudsak samma princip. Här behöves
dock endast ett handgrepp, då de båda
kolvarna äro förenade till ett gemensamt handtag.
Lub-sprutan, se fig. 4, skiljer sig något från de båda
ovan beskrivna. Den är nämligen endast försedd med
en kolv C. När sprutan skall användas, fattar man med
ena handen om locket K samt pressar munstycket E
mot smörjställets nippel. Därvid sammantryckes fjädern
F och kolven C pressas in i cylindern D, varvid den
Fig. 3. Fettspruta
Mafa.
E F G D B
Fig. 4. Fettspruta Lub.
lilla kulventilen med fjädern G öppnar sig och fettet
pressas ut. När fjädern F sedan får sträcka ut sig,
stänges kulventilen och ett vakuum bildas i Ti. Så snart
kolven C kommit ur denna cylinder, suges alltså
automatiskt en ny fettmängd in i D och förfarandet
upprepas. Kolven H, som sluter lufttätt i cylindern A,
följer automatiskt med fettet och hindrar att det bildas
några lufthäl i detta, vilket ju skulle kunna störa
apparatens riktiga funktion.
