246
TEKNISK TIDSKRIFT
16 febr. 1929
I fråga om uppnående av det höga trycket finnes
alltså ej några större principiella skiljaktigheter mellan
de ovan beskrivna tre typerna.
Skulle man framdraga några fördelar resp. nackdelar,
så kan det sägas, att Mafa-sprutan liksom de förut
beskrivna skruvsprutorna kräver två händer för
begagnandet, under det att Zerk och Lub kunna skötas med
en hand. För lättflytande smörjmedel, såsom olja
ävensom för fotogen och bensin, torde endast Lub kunna
användas.
I och med att man gick in för de höga trycken,
uppstodo svårigheter med munstycken och nipplar, och
visade det sig, att det huvudsakligen är dessa som
begränsa trycket. De förut använda anslutningarna med
bajonettfattning täta ej mot de högre trycken.
-80°-

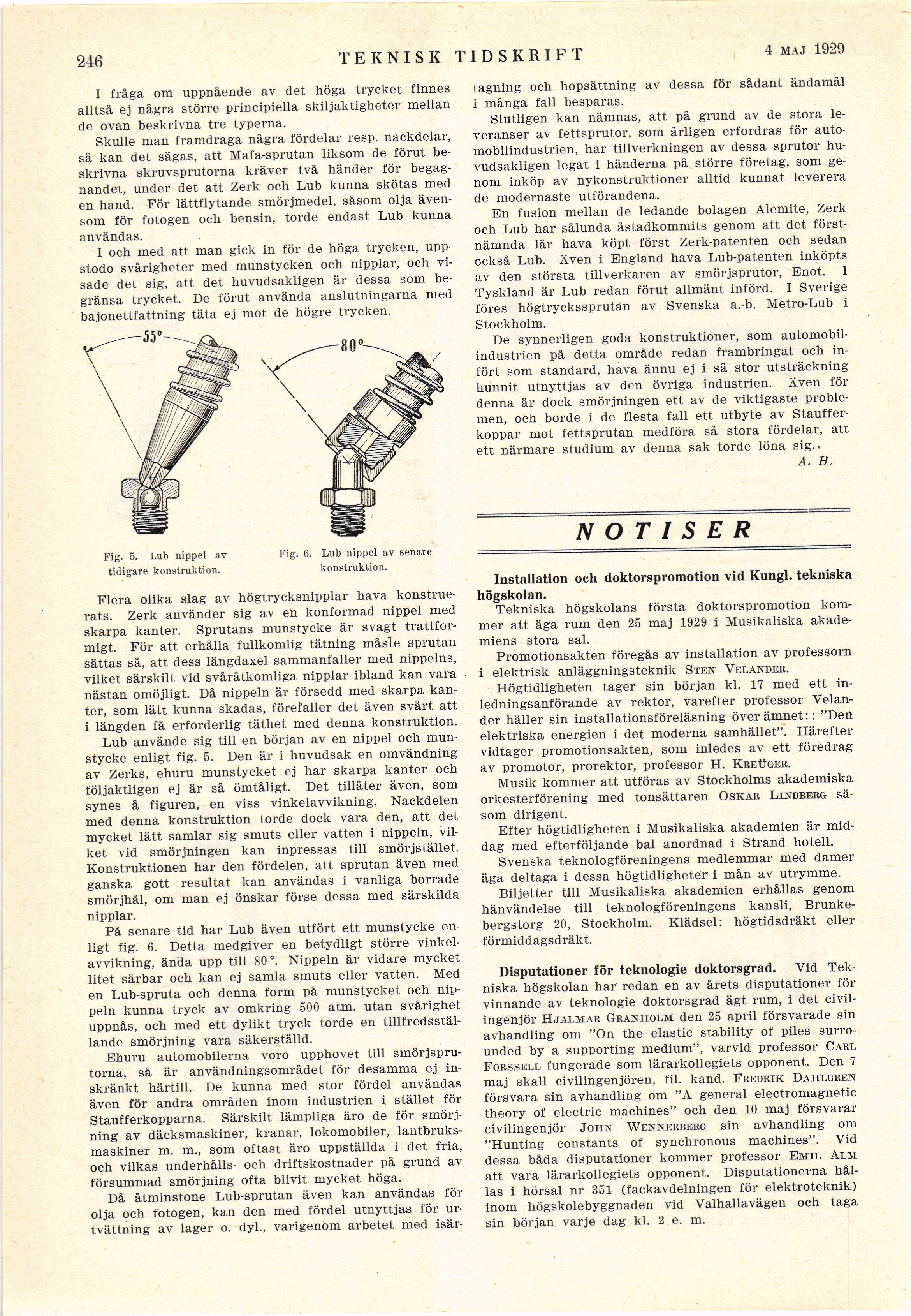

Fig. 5. Lub nippel av
tidigare konstruktion.
Fig. 6. Lub nippel av senare
konstruktion.
Flera olika slag av högtrycksnipplar hava
konstruerats. Zerk använder sig av en konformad nippel med
skarpa kanter. Sprutans munstycke är svagt
trattformigt. För att erhålla fullkomlig tätning måsie sprutan
sättas så, att dess längdaxel sammanfaller med nippelns,
vilket särskilt vid svåråtkomliga nipplar ibland kan vara
nästan omöjligt. Då nippeln är försedd med skarpa
kanter, som lätt kunna skadas, förefaller det även svårt att
i längden få erforderlig täthet med denna konstruktion.
Lub använde sig till en början av en nippel och
munstycke enligt fig. 5. Den är i huvudsak en ömvändning
av Zerks, ehuru munstycket ej har skarpa kanter och
följaktligen ej är så ömtåligt. Det tillåter även, som
synes å figuren, en viss vinkelavvikning. Nackdelen
med denna konstruktion torde dock vara den, att det
mycket lätt samlar sig smuts eller vatten i nippeln,
vilket vid smörjningen kan inpressas till smörjstället.
Konstruktionen har den fördelen, att sprutan även med
ganska gott resultat kan användas i vanliga borrade
smörjhål, om man ej önskar förse dessa med särskilda
nipplar.
På senare tid har Lub även utfört ett munstycke
enligt fig. 6. Detta medgiver en betydligt större
vinkelavvikning, ända upp till 80°. Nippeln är vidare mycket
litet sårbar och kan ej samla smuts eller vatten. Med
en Lub-spruta och denna form på munstycket och
nippeln kunna tryck av omkring 500 atm. utan svårighet
uppnås, och med ett dylikt tryck torde en
tillfredsställande smörjning vara säkerställd.
Ehuru automobilerna voro upphovet till
smörjsprutorna, så är användningsområdet för desamma ej
inskränkt härtill. De kunna med stor fördel användas
även för andra områden inom industrien i stället för
Staufferkopparna. Särskilt lämpliga äro de för
smörjning av däcksmaskiner, kranar, lokomobiler,
lantbruksmaskiner m. m., som oftast äro uppställda i det fria,
och vilkas underhålls- och driftskostnader på grund av
försummad smörjning ofta blivit mycket höga.
Då åtminstone Lub-sprutan även kan användas för
olja och fotogen, kan den med fördel utnyttjas för
ur-tvättning av lager o. dyl., varigenom arbetet med isär-
tagning och hopsättning av dessa för sådant ändamål
i många fall besparas.
Slutligen kan nämnas, att på grund av de stora
leveranser av fettsprutor, som årligen erfordras för
automobilindustrien, har tillverkningen av dessa sprutor
huvudsakligen legat i händerna på större företag, som
genom inköp av nykonstruktioner alltid kunnat leverera
de modernaste utförandena.
En fusion mellan de ledande bolagen Alemite, Zerk
och Lub har sålunda åstadkommits genom att det
förstnämnda lär hava köpt först Zerk-patenten och sedan
också Lub. Även i England hava Lub-patenten inköpts
av den största tillverkaren av smörjsprutor, Enot. 1
Tyskland är Lub redan förut allmänt införd. I Sverige
föres högtryckssprutän av Svenska a.-b. Metro-Lub i
Stockholm.
De synnerligen goda konstruktioner, som
automobilindustrien på detta område redan frambringat och
infört som standard, hava ännu ej i så stor utsträckning
hunnit utnyttjas av den övriga industrien. Även för
denna är dock smörjningen ett av de viktigaste
problemen, och borde i de flesta fall ett utbyte av
Stauffer-koppar mot fettsprutan medföra så stora fördelar, att
ett närmare studium av denna sak torde löna sig..
A. H.
NOTISER
Installation och doktorspromotion vid Kungl, tekniska
högskolan.
Tekniska högskolans första doktorspromotion
kommer att äga rum den 25 maj 1929 i Musikaliska
akademiens stora sal.
Promotionsakten föregås av installation av professorn
i elektrisk anläggningsteknik Sten Velander.
Högtidligheten tager sin början kl. 17 med ett
inledningsanförande av rektor, varefter professor
Velander håller sin installationsföreläsning över ämnet:: "Den
elektriska energien i det moderna samhället". Härefter
vidtager promotionsakten, som inledes av ett föredrag
av promotor, prorektor, professor H. Kreüger.
Musik kommer att utföras av Stockholms akademiska
orkesterförening med tonsättaren Oskar Lindberg
såsom dirigent.
Efter högtidligheten i Musikaliska akademien är
middag med efterföljande bal anordnad i Strand hotell.
Svenska teknologföreningens medlemmar med damer
äga deltaga i dessa högtidligheter i mån av utrymme.
Biljetter till Musikaliska akademien erhållas genom
hänvändelse till teknologföreningens kansli,
Brunkebergstorg 20, Stockholm. Klädsel: högtidsdräkt eller
förmiddagsdräkt.
Disputationer för teknologie doktorsgrad. Vid
Tekniska högskolan har redan en av årets disputationer för
vinnande av teknologie doktorsgrad ägt rum, i det
civilingenjör Hjalmar Granholm den 25 april försvarade sin
avhandling om "Ön the elastic stability of piles
surro-unded by a supporting medium", varvid professor Carl
Forssell fungerade som lärarkollegiets opponent. Den 7
maj skall civilingenjören, fil. kand. Fredrik Dahlgren
försvara sin avhandling om "A general electromagnetic
theory of electric machines" och den 10 maj försvarar
civilingenjör John Wennerberg sin avhandling om
"Hunting constants of synchronous machines". Vid
dessa båda disputationer kommer professor Emil Alm
att vara lärarkollegiets opponent. Disputationerna
hållas i hörsal nr 351 (fackavdelningen för elektroteknik)
inom högskolebyggnaden vid Valhallavägen och taga
sin början varje dag kl. 2 e. m.
