372 b
TEKNISK TIDSKRIFT
29 juni 1929

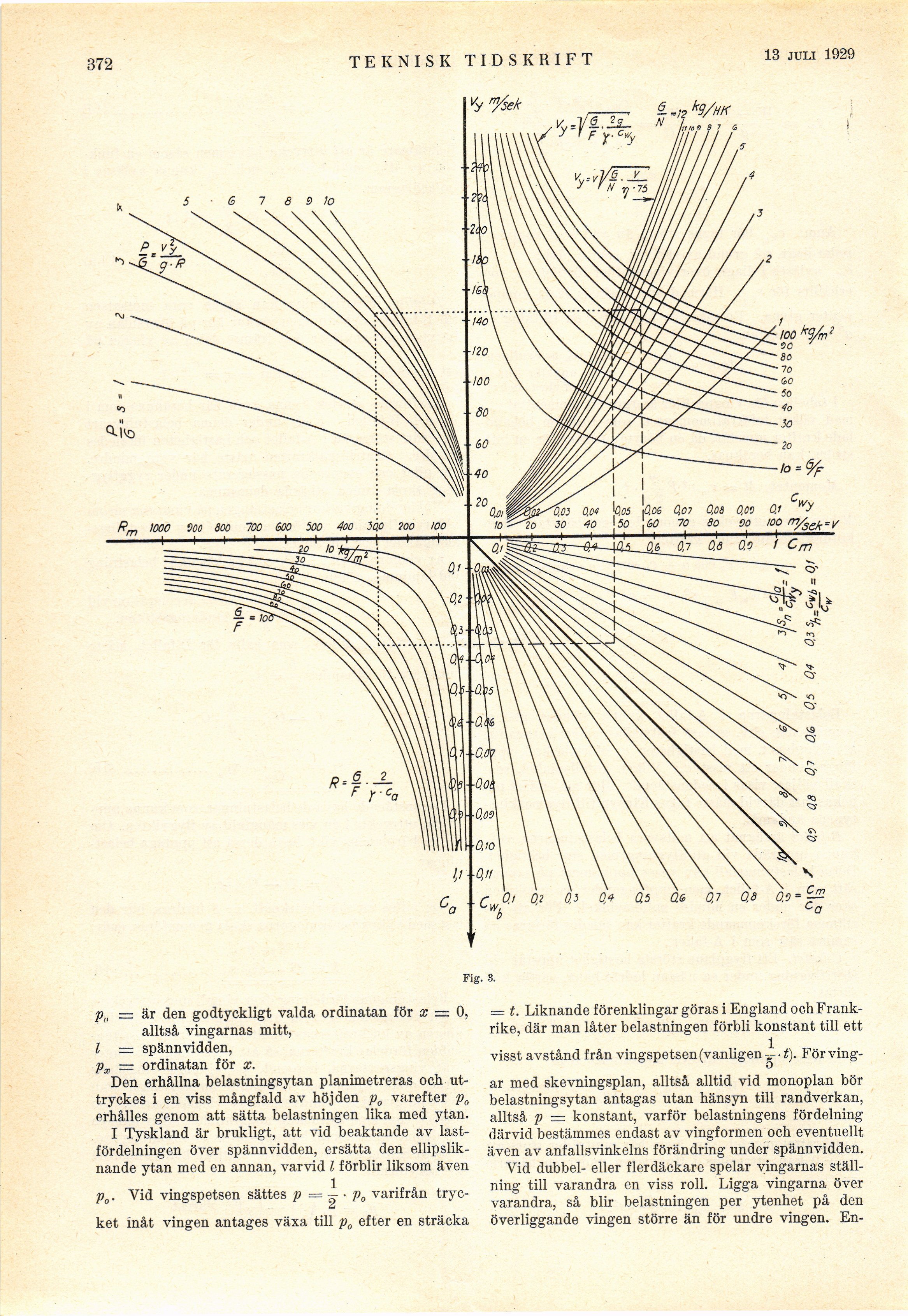

Fig. 3.
p„ = är den godtyckligt valda ordinatan för x — 0,
alltså vingarnas mitt,
l — spännvidden,
px — ordinatan för x.
Den erhållna belastningsytan planimetreras och
uttryckes i en viss mångfald av höjden p0 varefter p0
erhålles genom att sätta belastningen lika med ytan.
I Tyskland är brukligt, att vid beaktande av
lastfördelningen över spännvidden, ersätta den
ellipslik-nande ytan med en annan, varvid l förblir liksom även
p0. Vid vingspetsen sättes p = — • p0 varifrån tryc-
di
ket inåt vingen antages växa till p0 efter en sträcka
— t. Liknande förenklingar göras i England och
Frankrike, där man låter belastningen förbli konstant till ett
visst avstånd från vingspetsen (vanligen ~ ■ t). För ving-
O
ar med skevningsplan, alltså alltid vid monoplan bör
belastningsytan antagas utan hänsyn till randverkan,
alltså p = konstant, varför belastningens fördelning
därvid bestämmes endast av vingformen och eventuellt
även av anfallsvinkelns förändring under spännvidden.
Vid dubbel- eller flerdäckare spelar vingarnas
ställning till varandra en viss roll. Ligga vingarna över
varandra, så blir belastningen per ytenhet på den
överliggande vingen större än för undre vingen. En-
