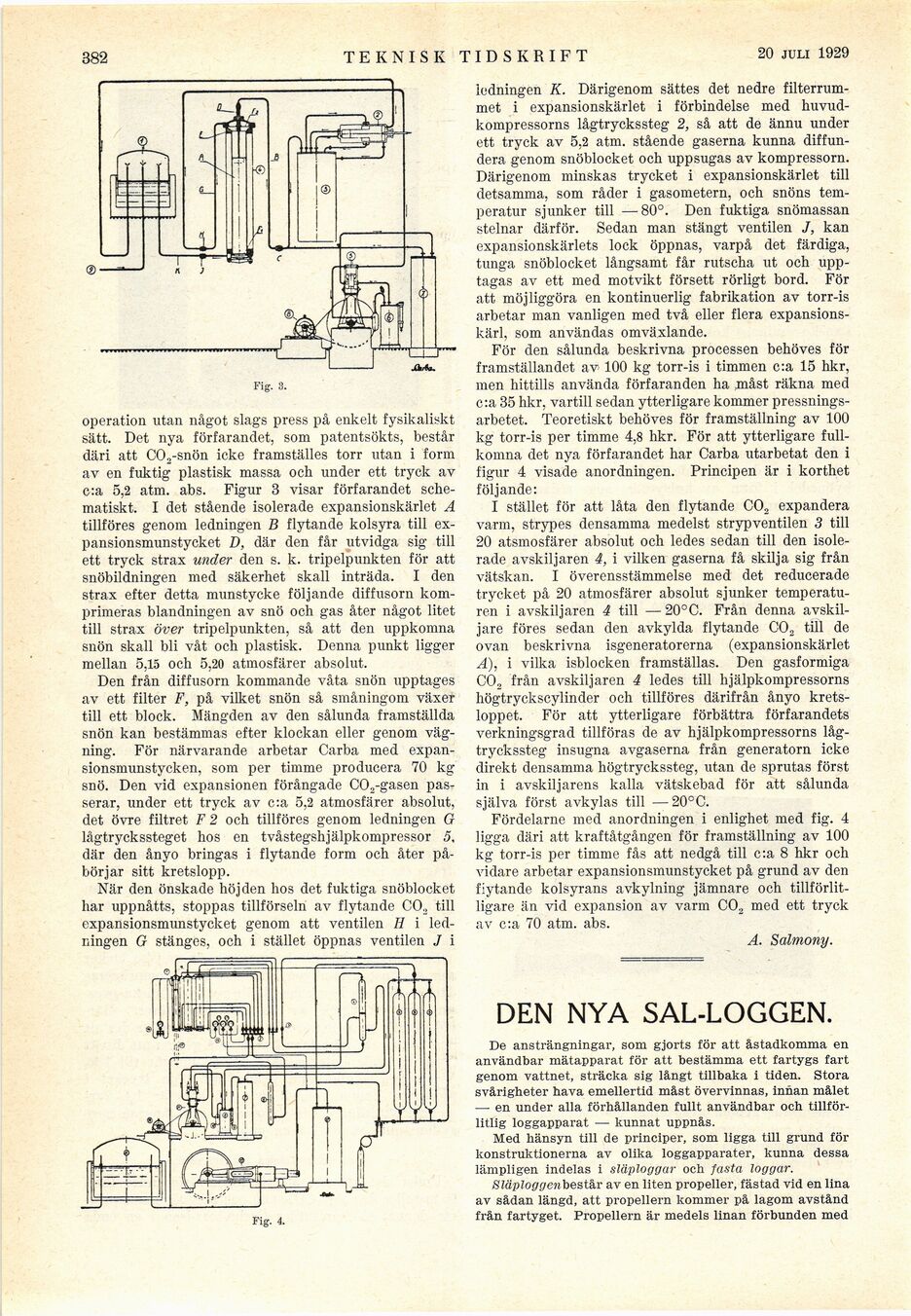

382
TEKNISK TIDSKRIFT
20 juli 1929
Fig. 3.
operation utan något slags press på enkelt fysikaliskt
sätt. Det nya förfarandet, som patentsökts, består
däri att C02-snön icke framställes torr utan i form
av en fuktig plastisk massa och under ett tryck av
c:a 5,2 atm. abs. Figur 3 visar förfarandet
schematiskt. I det stående isolerade expansionskärlet A
tillföres genom ledningen B flytande kolsyra till
expansionsmunstycket D, där den får utvidga sig till
ett tryck strax under den s. k. tripelpunkten för att
snöbildningen med säkerhet skall inträda. I den
strax efter detta munstycke följande diffusorn
komprimeras blandningen av snö och gas åter något litet
till strax över tripelpunkten, så att den uppkomna
snön skall bli våt och plastisk. Denna punkt ligger
mellan 5,15 och 5,20 atmosfärer absolut.
Den från diffusorn kommande våta snön upptages
av ett filter F, på vilket snön så småningom växer
till ett block. Mängden av den sålunda framställda
snön kan bestämmas efter klockan eller genom
vägning. För närvarande arbetar Carba med
expansionsmunstycken, som per timme producera 70 kg
snö. Den vid expansionen förångade C02-gasen
passerar, under ett tryck av c:a 5,2 atmosfärer absolut,
det övre filtret F 2 och tillföres genom ledningen G
lågtryckssteget hos en tvåstegshjälpkompressor 5,
där den ånyo bringas i flytande form och åter
påbörjar sitt kretslopp.
När den önskade höjden hos det fuktiga snöblocket
har uppnåtts, stoppas tillförseln av flytande C02 till
expansionsmunstycket genom att ventilen H i
ledningen G stänges, och i stället öppnas ventilen J i
ledningen K. Därigenom sättes det nedre
filterrum-met i expansionskärlet i förbindelse med
huvudkompressorns lågtryckssteg 2, så att de ännu under
ett tryck av 5,2 atm. stående gaserna kunna
diffundera genom snöblocket och uppsugas av kompressorn.
Därigenom minskas trycket i expansionskärlet till
detsamma, som råder i gasometern, och snöns
temperatur sjunker till —80°. Den fuktiga snömassan
stelnar därför. Sedan man stängt ventilen J, kan
expansionskärlets lock öppnas, varpå det färdiga,
tunga snöblocket långsamt får rutscha ut och
upptagas av ett med motvikt försett rörligt bord. För
att möjliggöra en kontinuerlig fabrikation av torr-is
arbetar man vanligen med två eller flera
expansionskärl, som användas omväxlande.
För den sålunda beskrivna processen behöves för
framställandet av 100 kg torr-is i timmen c:a 15 hkr,
men hittills använda förfaranden ha måst räkna med
c:a 35 hkr, vartill sedan ytterligare kommer
pressningsarbetet. Teoretiskt behöves för framställning av 100
kg torr-is per timme 4,8 hkr. För att ytterligare
fullkomna det nya förfarandet har Carba utarbetat den i
figur 4 visade anordningen. Principen är i korthet
följande:
I stället för att låta den flytande C02 expandera
varm, strypes densamma medelst strypventilen 3 till
20 atsmosfärer absolut och ledes sedan till den
isolerade avskiljaren 4, i vilken gaserna få skilja sig från
vätskan. I överensstämmelse med det reducerade
trycket på 20 atmosfärer absolut sjunker
temperaturen i avskiljaren 4 till — 20°C. Från denna
avskiljare föres sedan den avkylda flytande C02 till de
ovan beskrivna isgeneratorerna (expansionskärlet
A), i vilka isblocken framställas. Den gasformiga
C02 från avskiljaren 4 ledes till hjäipkompressorns
högtryckscylinder och tillföres därifrån ånyo
kretsloppet. För att ytterligare förbättra förfarandets
verkningsgrad tillföras de av hjäipkompressorns
lågtryckssteg insugna avgaserna från generatorn icke
direkt densamma högtryckssteg, utan de sprutas först
in i avskiljarens kalla vätskebad för att sålunda
själva först avkylas till —20°C.
Fördelarne med anordningen i enlighet med fig. 4
ligga däri att kraftåtgången för framställning av 100
kg torr-is per timme fås att nedgå till c:a 8 hkr och
vidare arbetar expansionsmunstycket på grund av den
fiytande kolsyrans avkylning jämnare och
tillförlitligare än vid expansion av varm C02 med ett tryck
av c:a 70 atm. abs.
A. Salmony.
DEN NYA SAL-LOGGEN.
De ansträngningar, som gjorts för att åstadkomma en
användbar mätapparat för att bestämma ett fartygs fart
genom vattnet, sträcka sig långt tillbaka i tiden. Stora
svårigheter hava emellertid måst övervinnas, innan målet
— en under alla förhållanden fullt användbar och
tillförlitlig loggapparat — kunnat uppnås.
Med hänsyn till de principer, som ligga till grund för
konstruktionerna av olika loggapparater, kunna dessa
lämpligen indelas i släploggar och fasta loggar.
Släploggenbestär av en liten propeller, fästad vid en lina
av sådan längd, att propellern kommer på lagom avstånd
från fartyget. Propellern är medels linan förbunden med
Fig. 14.
