17 aug. 1929
TEKNISK TIDSKRIFT

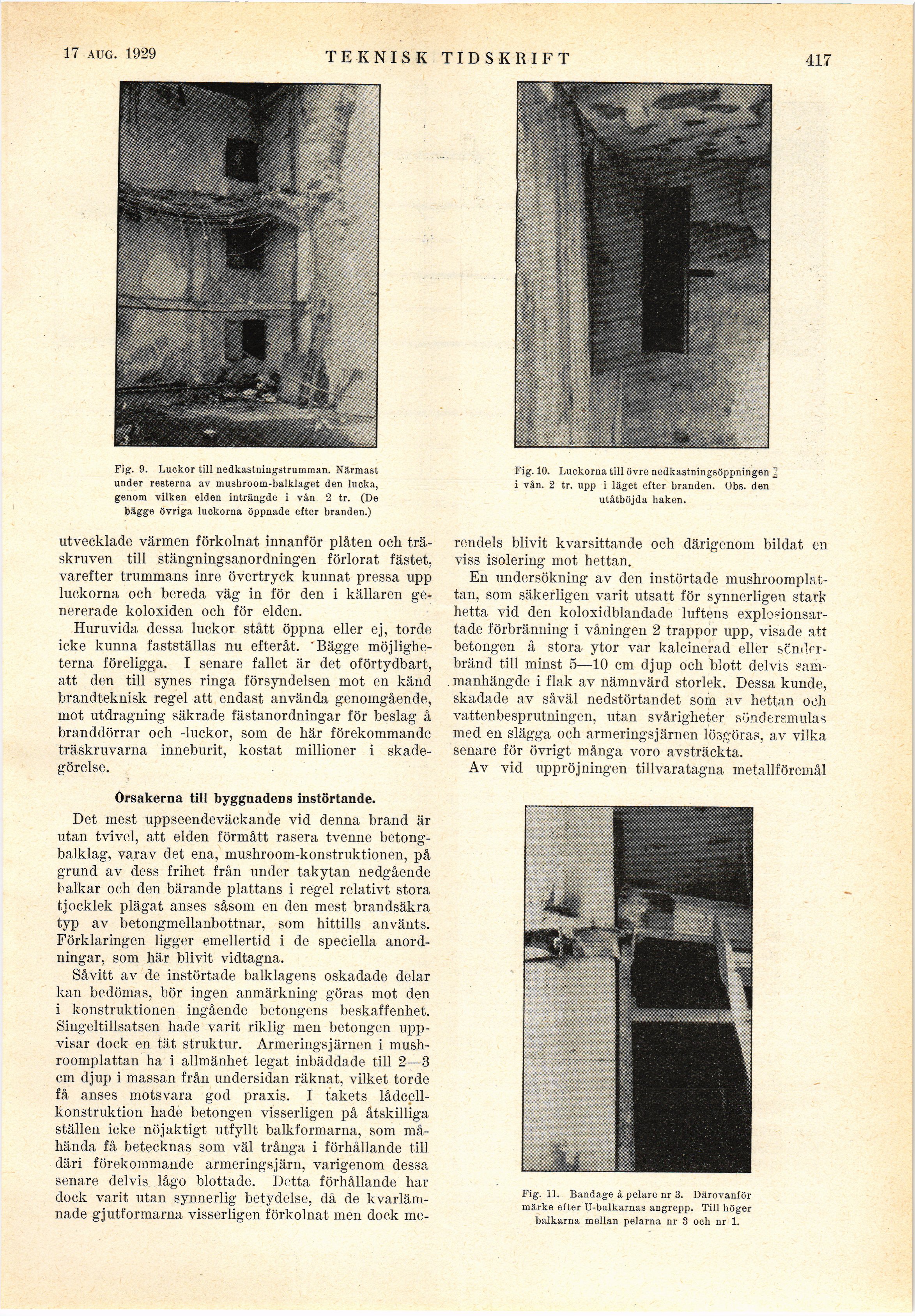

Fig. 9. Luckor till nedkastningstrumman. Närmast
under resterna av mushroom-balklaget den lucka,
genom vilken elden inträngde i vån 2 tr. (De
bägge övriga luckorna öppnade efter branden.)
Fig. 10. Luckorna till övre nedkastningsöppningen 2
i vån. 2 tr. upp i läget efter branden. Obs. den
utåtböjda haken.
utvecklade värmen förkolnat innanför plåten och
träskruven till stängningsanordningen förlorat fästet,
varefter trummans inre övertryck kunnat pressa upp
luckorna och bereda väg in för den i källaren
genererade koloxiden och för elden.
Huruvida dessa luckor stått öppna eller ej, torde
icke kunna fastställas nu efteråt. ’Bägge
möjligheterna föreligga. I senare fallet är det oförtydbart,
att den till synes ringa försyndelsen mot en känd
brandteknisk regel att endast använda genomgående,
mot utdragning säkrade fästanordningar för beslag å
branddörrar och -luckor, som de här förekommande
träskruvarna inneburit, kostat millioner i
skadegörelse.
Orsakerna till byggnadens instörtande.
Det mest uppseendeväckande vid denna brand är
utan tvivel, att elden förmått rasera tvenne
betong-balklag, varav det ena, mushroom-konstruktionen, på
grund av dess frihet från under takytan nedgående
balkar och den bärande plattans i regel relativt stora
tjocklek plägat anses såsom en den mest brandsäkra
typ av betongmellanbottnar, som hittills använts.
Förklaringen ligger emellertid i de speciella
anordningar, som här blivit vidtagna.
Såvitt av de instörtade balklagens oskadade delar
kan bedömas, bör ingen anmärkning göras mot den
i konstruktionen ingående betongens beskaffenhet.
Singeltillsatsen hade varit riklig men betongen
uppvisar dock en tät struktur. Armerings järnen i
mush-roomplattan ha i allmänhet legat inbäddade till 2—3
cm djup i massan från undersidan räknat, vilket torde
få anses motsvara god praxis. I takets
lådcell-konstruktion hade betongen visserligen på åtskilliga
ställen icke nöjaktigt utfyllt balkformarna, som
måhända få betecknas som väl trånga i förhållande till
däri förekommande armerings järn, varigenom dessa
senare delvis lågo blottade. Detta förhållande har
dock varit utan synnerlig betydelse, då de
kvarlämnade gjutformarna visserligen förkolnat men dock me-
rendels blivit kvarsittande och därigenom bildat en
viss isolering mot hettan.
En undersökning av den instörtade
mushroomplal-tan, som säkerligen varit utsatt för synnerligen stark
hetta vid den koloxidblandade luftens
explosionsartade förbränning i våningen 2 trappor upp, visade att
betongen å stora ytor var kalcinerad eller
sönderbränd till minst 5—10 cm djup och blott delvis
sam-. manhängde i flak av nämnvärd storlek. Dessa kunde,
skadade av såväl nedstörtandet som av hettan och
vattenbesprutningen, utan svårigheter söndersmulas
med en slägga och armerings järnen lösgöras, av vilka
senare för övrigt många voro avsträckta.
Av vid uppröjningen tillvaratagna metallföremål
Fig. 11. Bandage å pelare nr 3. Därovanför
märke efter U-balkarnas angrepp. Till höger
balkarna mellan pelarna nr 3 och nr 1.
