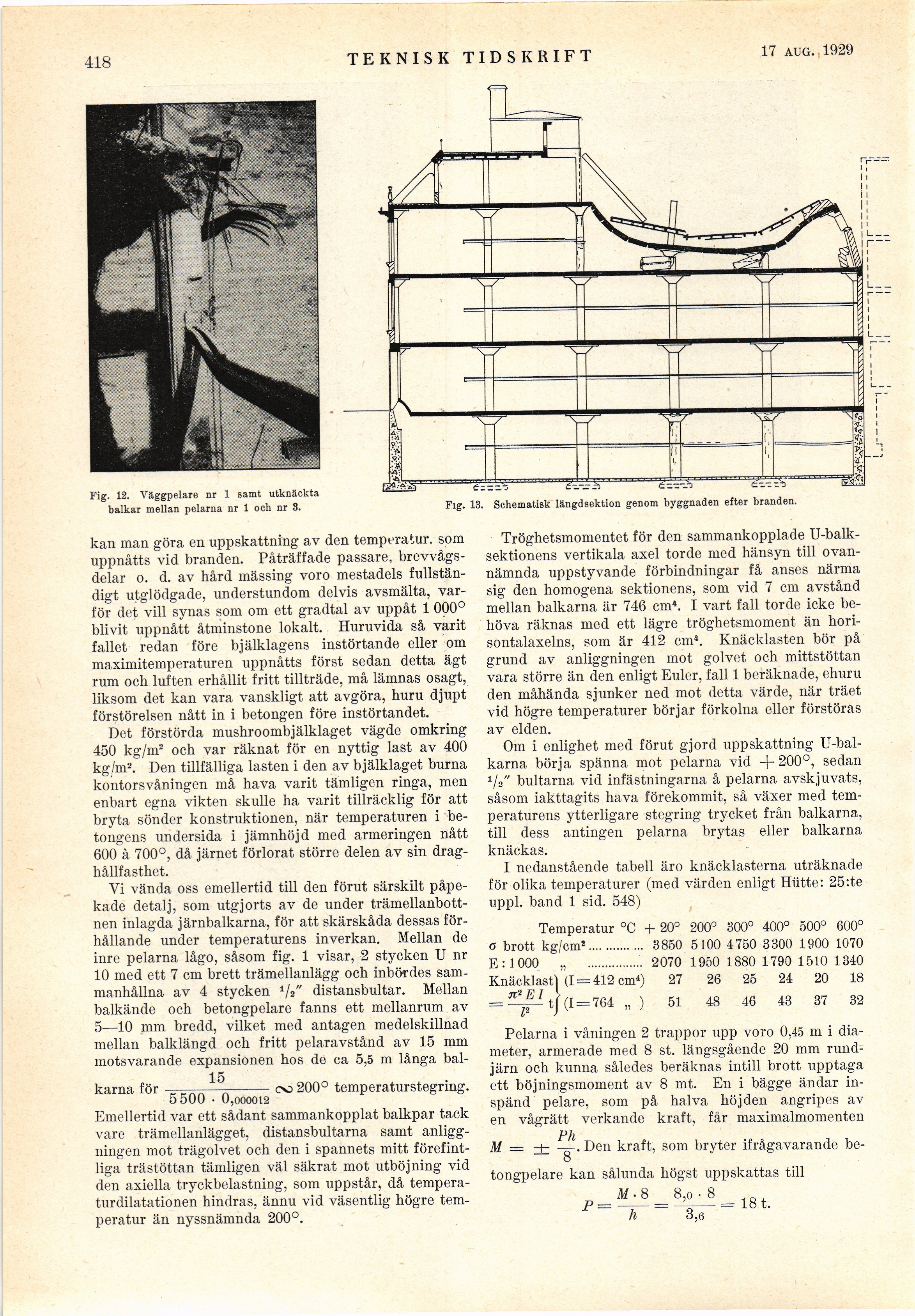

Full resolution (JPEG) - On this page / på denna sida - Häfte 33. 17 aug. 1929 - Branden i SLT:s lagerbyggnad vid Herkulesgatan, av G. Chatillon-Winbergh
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
418 b
TEKNISK TIDSKRIFT
29 juni 1929
Fig. 12. Väggpelare nr 1 samt utknäckta
balkar mellan pelarna nr 1 och nr 3.
Fig. 13. Schematisk längdsektion genom byggnaden efter branden.
kan man göra en uppskattning av den temperatur, som
uppnåtts vid branden. Påträffade passare,
brevvågs-delar o. d. av hård mässing voro mestadels
fullständigt utglödgade, understundom delvis avsmälta,
varför det vill synas som om ett gradtal av uppåt 1 000°
blivit uppnått åtminstone lokalt. Huruvida så varit
fallet redan före bjälklagens instörtande eller om
maximitemperaturen uppnåtts först sedan detta ägt
rum och luften erhållit fritt tillträde, må lämnas osagt,
liksom det kan vara vanskligt att avgöra, huru djupt
förstörelsen nått in i betongen före instörtandet.
Det förstörda mushroombjälklaget vägde omkring
450 kg/m2 och var räknat för en nyttig last av 400
kg/m2. Den tillfälliga lasten i den av bjälklaget burna
kontorsvåningen må hava varit tämligen ringa, men
enbart egna vikten skulle ha varit tillräcklig för att
bryta sönder konstruktionen, när temperaturen i
betongens undersida i jämnhöjd med armeringen nått
600 à 700°, då järnet förlorat större delen av sin
drag-hållfasthet.
Vi vända oss emellertid till den förut särskilt
påpekade detalj, som utgjorts av de under
trämellanbott-nen inlagda järnbalkarna, för att skärskåda dessas
förhållande under temperaturens inverkan. Mellan de
inre pelarna lågo, såsom fig. 1 visar, 2 stycken U nr
10 med ett 7 cm brett trämellanlägg och inbördes
sammanhållna av 4 stycken 1/2" distansbultar. Mellan
balkände och betongpelare fanns ett mellanrum av
5—10 mm bredd, vilket med antagen medelskillnad
mellan balklängd och fritt pelaravstånd av 15 mm
motsvarande expansionen hos de ca 5,5 m långa
bal-15
karna för —–oo 200° temperatur stegring.
5 500 • 0,000012
Emellertid var ett sådant sammankopplat balkpar tack
vare trämellanlägget, distansbultarna samt
anliggningen mot trägolvet och den i spännets mitt
förefintliga trästöttan tämligen väl säkrat mot utböjning vid
den axiella tryckbelastning, som uppstår, då
tempera-turdilatationen hindras, ännu vid väsentlig högre
temperatur än nyssnämnda 200°.
Tröghetsmomentet för den sammankopplade
U-balk-sektionens vertikala axel torde med hänsyn till
ovannämnda uppstyvande förbindningar få anses närma
sig den homogena sektionens, som vid 7 cm avstånd
mellan balkarna är 746 cm4. I vart fall torde icke
behöva räknas med ett lägre tröghetsmoment än
horisontalaxelns, som är 412 cm4. Knäcklasten bör på
grund av anliggningen mot golvet och mittstöttan
vara större än den enligt Euler, fall 1 beräknade, ehuru
den måhända sjunker ned mot detta värde, när träet
vid högre temperaturer börjar förkolna eller förstöras
av elden.
Om i enlighet med förut gjord uppskattning
U-bal-karna börja spänna mot pelarna vid + 200°, sedan
1/2" bultarna vid infästningarna å pelarna avskjuvats,
såsom iakttagits hava förekommit, så växer med
temperaturens ytterligare stegring trycket från balkarna,
till dess antingen pelarna brytas eller balkarna
knäckas.
I nedanstående tabell äro knäcklasterna uträknade
för olika temperaturer (med värden enligt Hütte: 25:te
uppl. band 1 sid. 548)
Temperatur °C + 20° 200° 300° 400° 500° 600°
o brott kg/cm!.............. 3850 5100 4750 3300 1900 1070
E: 1000 „ ................ 2070 1950 1880 1790 1510 1340
Knäcklastl (1 = 412 cm4) 27 26 25 24 20 18
TT2 P 7 >
= —=- tj (1 = 764 „) 51 48 46 43 37 32
Pelarna i våningen 2 trappor upp voro 0,45 m i
diameter, armerade med 8 st. längsgående 20 mm
rund-järn och kunna således beräknas intill brott upptaga
ett böjningsmoment av 8 mt. En i bägge ändar
inspänd pelare, som på halva höjden angripes av
en vågrätt verkande kraft, får maximalmomenten
Ph
M = -—.Den kraft, som bryter ifrågavarande
be-o
tongpelare kan sålunda högst uppskattas till
M ■ 8 8,o "
P —
3,6
= 18 t.
