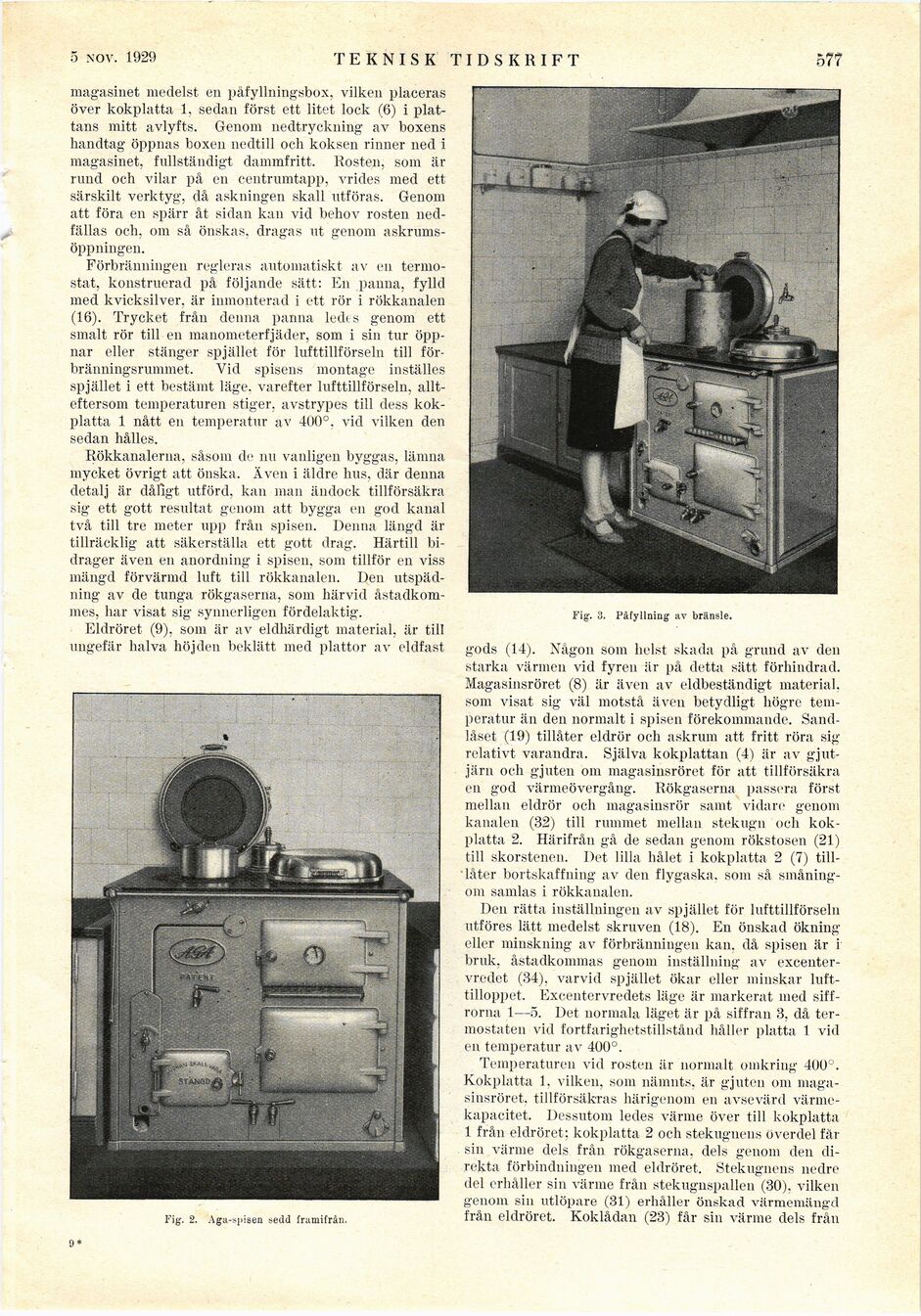

5 nov. 1929
TEKNISK TIDSKRIFT
Fig. 3. Påfyllning av bränsle.
gods (14). Någon som helst skada på grund av den
starka värmen vid fyren är på detta sätt förhindrad.
Magasinsröret (8) är även av eldbeständigt material,
som visat sig väl motstå även betydligt högre
temperatur än den normalt i spisen förekommande.
Sandlåset (19) tillåter eldrör och askrum att fritt röra sig
relativt varandra. Själva kokplattan (4) är av
gjutjärn och gjuten om magasinsröret för att tillförsäkra
en god värmeövergång. Rökgaserna passera först
mellan eldrör och magasinsrör samt vidare genom
kanalen (32) till rummet mellan stekugn och
kokplatta 2. Härifrån gå de sedan genom rökstosen (21)
till skorstenen. Det lilla hålet i kokplatta 2 (7)
tilllåter bortskaffning av den flygaska, som så
småningom samlas i rökkanalen.
Den rätta inställningen av spjället för 1 ufttillförseln
utföres lätt medelst skruven (18). En önskad ökning
eller minskning av förbränningen kan. då spisen är i
bruk, åstadkommas genom inställning av
excenter-vredet (34), varvid spjället ökar eller minskar
luft-tilloppet. Excentervredets läge är markerat med
siffrorna 1—5. Det normala läget är på siffran 3, då
termostaten vid fortfarighetstillstånd håller platta 1 vid
en temperatur av 400°.
Temperaturen vid rosten är normalt omkring 400°.
Kokplatta 1, vilken, som nämnts, är gjuten om
magasinsröret. tillförsäkras härigenom en avsevärd
värme-kapacitet. Dessutom ledes värme över till kokplatta
1 från eldröret; kokplatta 2 och stekugnens överdel får
sin värme dels från rökgaserna, dels genom den
direkta förbindningen med eldröret. Stekugnens nedre
del erhåller sin vänne från stekugnspallen (30), vilken
genom sin utlöpare (31) erhåller önskad värmemängd
från eldröret. Koklådan (23) får sin värme dels från
magasinet medelst en påfyllningsbox, vilken placeras
över kokplatta 1. sedan först ett litet lock (6) i
plattans mitt avlyfts. Genom nedtryckning av boxens
handtag öppnas boxen nedtill och koksen rinner ned i
magasinet, fullständigt dammfritt. Rosten, som är
rund och vilar på en centrumtapp, vrides med ett
särskilt verktyg, då askningen skall utföras. Genom
att föra en spärr åt sidan kan vid behov rosten
nedfällas och. om så önskas, dragas ut genom
askrums-öppningen.
Förbränningen regleras automatiskt av en
termostat, konstruerad på följande sätt: En panna, fylld
med kvicksilver, är inmonterad i ett rör i rökkanalen
(16). Trycket från denna panna ledts genom ett
smalt rör till en manometerfjäder, som i sin tur
öppnar eller stänger spjället för lufttillförseln till
förbränningsrummet. Vid spisens montage inställes
spjället i ett bestämt läge. varefter lufttillförseln,
allteftersom temperaturen stiger, avstrypes till dess
kok-platta 1 nått en temperatur av 400°. vid vilken den
sedan hålles.
Rökkanalerna, såsom de nu vanligen byggas, lämna
mycket övrigt att önska. Även i äldre hus, där denna
detalj är dåligt utförd, kan man ändock tillförsäkra
sig ett gott resultat genom att bygga en god kanal
två till tre meter upp från spisen. Denna längd är
tillräcklig att säkerställa ett gott drag. Härtill
bidrager även en anordning i spisen, som tillför en viss
mängd förvärmd luft till rökkanalen. Den
utspädning av de tunga rökgaserna, som härvid
åstadkommes, har visat sig synnerligen fördelaktig.
Eldröret (9), som är av eldhärdigt material, är till
ungefär halva höjden beklätt med plattor av eldfast
Fig. 2. Aga-spisen sedd framifrån.
9*
