Full resolution (JPEG) - On this page / på denna sida - Häfte 52. 28 dec. 1929 - Notiser - Kuggväxlade ångturbiner för träsliperier - Armcojärnet - Reseunderstöd från kommerskollegium
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.

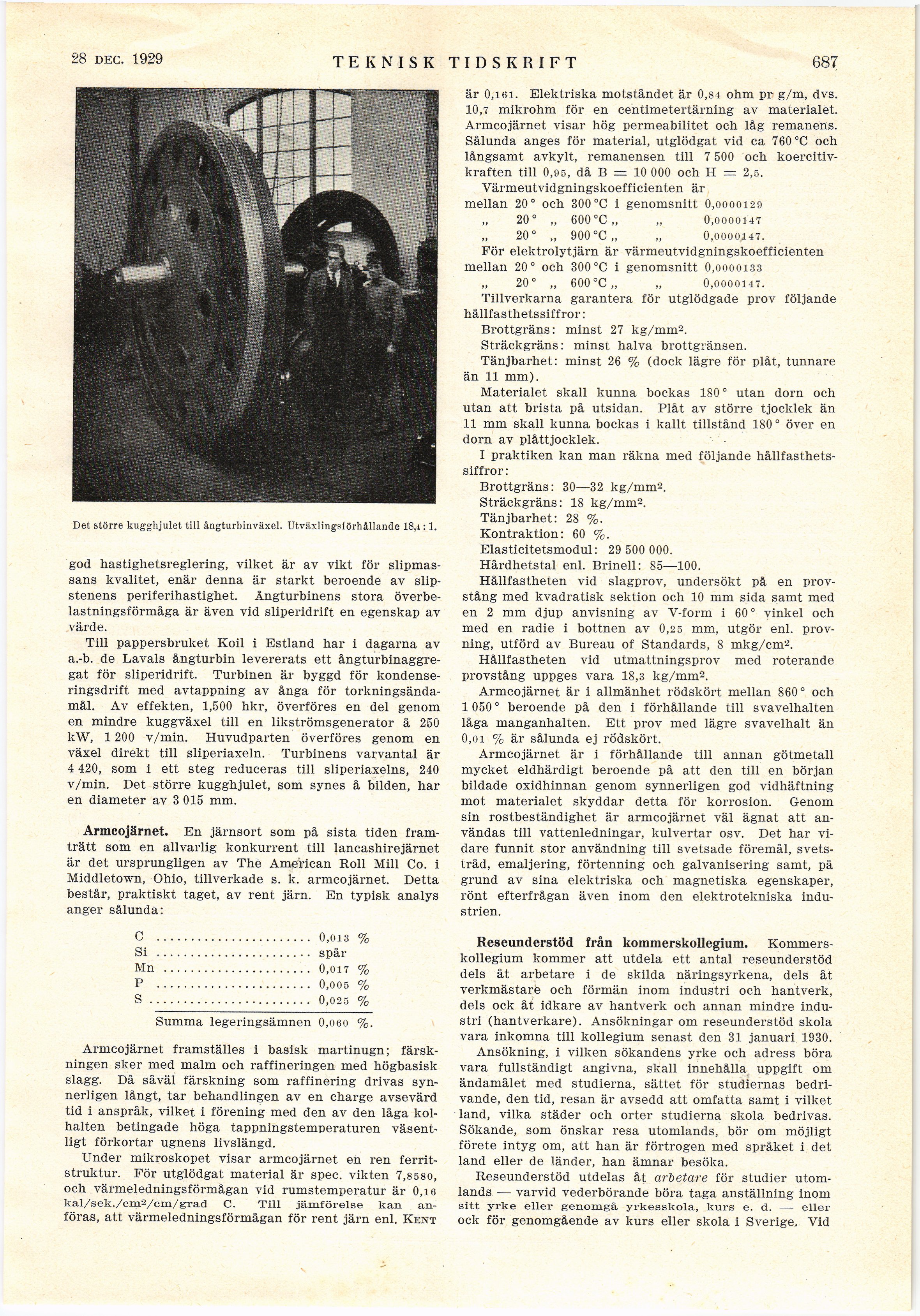

1(5 Nov. 1929
TEKNISK TIDSKRIFT
687
Det större kugghjulet till ångturbinväxel. Utväxlingsiörhållande 18,4 :1.
god hastighetsreglering, vilket är av vikt för
slipmassans kvalitet, enär denna är starkt beroende av
slipstenens periferihastighet. Ångturbinens stora
överbelastningsförmåga är även vid sliperidrift en egenskap av
värde.
Till pappersbruket Koil i Estland har i dagarna av
a.-b. de Lavals ångturbin levererats ett
ångturbinaggregat för sliperidrift. Turbinen är byggd för
kondense-ringsdrift med avtappning av ånga för
torkningsändamål. Av effekten, 1,500 hkr, överföres en del genom
en mindre kuggväxel till en likströmsgenerator å 250
kW, 1 200 v/min. Huvudparten överföres genom en
växel direkt till sliperiaxeln. Turbinens varvantal är
4 420, som i ett steg reduceras till sliperiaxelns, 240
v/min. Det större kugghjulet, som synes å bilden, har
en diameter av 3 015 mm.
Armcojärnet. En järnsort som på sista tiden
framträtt som en allvarlig konkurrent till lancashirejärnet
är det ursprungligen av The American Roll Mill Co. i
Middletown, Ohio, tillverkade s. k. armcojärnet. Detta
består, praktiskt taget, av rent järn. En typisk analys
anger sålunda:
C ..............................................0,013 %
Si ..............................................spår
Mn ............................................0,017 %
P ..............................................0,005 %
S ................................................0,025 %
Summa legeringsämnen 0,060 %.
Armcojärnet framställes i basisk martinugn;
färsk-ningen sker med malm och raffineringen med högbasisk
slagg. Då såväl färskning som raffinering drivas
synnerligen långt, tar behandlingen av en charge avsevärd
tid i anspråk, vilket i förening med den av den låga
kolhalten betingade höga tappningstemneraturen
väsentligt förkortar ugnens livslängd.
Under mikroskopet visar armcojärnet en ren
ferrit-struktur. För utglödgat material är spec. vikten 7,8580,
och värmeledningsförmågan vid rumstemperatur är 0,18
kal/sek./cm2/cm/grad C. Till jämförelse kan
anföras, att värmeledningsförmågan för rent järn enl. Kent
är 0,161. Elektriska motståndet är 0,84 ohm pr g/m, dvs.
10,7 mikrohm för en centimetertärning av materialet.
Armcojärnet visar hög permeabilitet och låg remanens.
Sålunda anges för material, utglödgat vid ca 760 °C och
långsamt avkylt, remanensen till 7 500 och
koercitiv-kraften till 0,95, då B = 10 000 och H = 2,5.
Värmeutvidgningskoefficienten är
mellan 20° och 300 °C i genomsnitt 0,0000129
20° „ 600°C „ „ 0,ooooi47
20° „ 900 °C„ „ 0,0000,147.
För elektrolytjärn är värmeutvidgningskoefficienten
mellan 20° och 300 °C i genomsnitt 0,0000133
20° „ 600 °C„ „ 0,ooooi47.
Tillverkarna garantera för utglödgade prov följande
hållfasthetssiffror:
Brottgräns: minst 27 kg/mm2.
Sträckgräns: minst halva brottgränsen.
Tänjbarhet: minst 26 % (dock lägre för plåt, tunnare
än 11 mm).
Materialet skall kunna bockas 180° utan dorn och
utan att brista på utsidan. Plåt av större tjocklek än
11 mm skall kunna bockas i kallt tillstånd 180 ° över en
dorn av plåttjocklek.
I praktiken kan man räkna med följande
hållfasthetssiffror:
Brottgräns: 30—32 kg/mm2.
Sträckgräns: 18 kg/mm2.
Tänjbarhet: 28 %.
Kontraktion: 60 %.
Elasticitetsmodul: 29 500 000.
Hårdhetstal enl. Brinell: 85—100.
Hållfastheten vid slagprov, undersökt på en
provstång med kvadratisk sektion och 10 mm sida samt med
en 2 mm djup anvisning av Y-form i 60° vinkel och
med en radie i bottnen av 0,25 mm, utgör enl.
provning, utförd av Bureau of Standards, 8 mkg/cm2.
Hållfastheten vid utmattningsprov med roterande
provstång uppges vara 18,3 kg/mm2.
Armcojärnet är i allmänhet rödskört mellan 860 ° och
1 050 ° beroende på den i förhållande till svavelhalten
låga manganhalten. Ett prov med lägre svavelhalt än
0,oi % är sålunda ej rödskört.
Armcojärnet är i förhållande till annan götmetall
mycket eldhärdigt beroende på att den till en början
bildade oxidhinnan genom synnerligen god vidhäftning
mot materialet skyddar detta för korrosion. Genom
sin rostbeständighet är armcojärnet väl ägnat att
användas till vattenledningar, kulvertar osv. Det har
vidare funnit stor användning till svetsade föremål,
svets-tråd, emaljering, förtenning och galvanisering samt, på
grund av sina elektriska och magnetiska egenskaper,
rönt efterfrågan även inom den elektrotekniska
industrien.
Reseunderstöd från kommerskollegium.
Kommerskollegium kommer att utdela ett antal reseunderstöd
dels åt arbetare i de skilda näringsyrkena, dels åt
verkmästare och förmän inom industri och hantverk,
dels ock åt idkare av hantverk och annan mindre
industri (hantverkare). Ansökningar om reseunderstöd skola
vara inkomna till kollegium senast den 31 januari 1930.
Ansökning, i vilken sökandens yrke och adress böra
vara fullständigt angivna, skall innehålla uppgift om
ändamålet med studierna, sättet för studiernas
bedrivande, den tid, resan är avsedd att omfatta samt i vilket
land, vilka städer och orter studierna skola bedrivas.
Sökande, som önskar resa utomlands, bör om möjligt
förete intyg om, att han är förtrogen med språket i det
land eller de länder, han ämnar besöka.
Reseunderstöd utdelas åt arbetare för studier
utomlands — varvid vederbörande böra taga anställning inom
sitt yrke eller genomgå yrkesskola, kurs e. d. — eller
ock för genomgående av kurs eller skola i Sverige. "Vid
<< prev. page << föreg. sida << >> nästa sida >> next page >>
